Замена переключателя громкости Nintendo 3DS

Используйте крестовую отвертку Phillips PH00, чтобы ослабить четыре винта вдоль верхней части задней крышки.

Все винты в этом устройстве — JIS-винты. Официальные крестовые отвертки iFixit PH000–PH1 спроектированы так, чтобы быть совместимыми с JIS-винтами, поэтому их безопасно использовать. Использование отвертки, кроме официальной отвертки iFixit или JIS-отвертки, может привести к срыву шлица винтов.

Винты удерживаются фиксирующими шайбами и не выйдут из задней крышки.

Держите устройство в одной руке и переверните его.

Схватите верхний край задней крышки другой рукой, чтобы крышка не опала обратно на место.

Снова переверните 3DS так, чтобы задняя крышка была обращена вверх.

Поднимите заднюю крышку вверх и отведите от остальной части устройства, чтобы снять её.

Вставьте пластиковый инструмент для вскрытия в выемку в нижнем корпусе над батареей.

Подденьте батарею пластиковым инструментом для вскрытия.

Схватите верхний край батареи и вытащите её из нижнего корпуса.

Используйте JIS-отвертку #00, чтобы выкрутить девять чёрных винтов 6,3 мм из нижнего корпуса.

JIS (японские промышленные стандарты) винты — это не то же самое, что Phillips. Чтобы избежать срыва шлица этих винтов, убедитесь, что вы используете JIS-отвертку #00, а не PHILLIPS #00. Вы можете использовать PHILLIPS #00 с большим нажимом, но будьте осторожны: это деформирует головку винта и вы рискуете сорвать её.

Крестовая отвертка iFixit разработана так, чтобы уменьшать повреждения у винтов с JIS-головкой, поэтому её использование допустимо, но всё же требуется большее усилие. Убедитесь, что это официальная крестовая отвертка iFixit, так как нам не известны другие производители с такой функцией.

Используйте JIS-отвертку #00, чтобы выкрутить серебристый винт 2,4 мм над слотом для картриджа.

Поднимите нижний край нижнего корпуса от остальной части 3DS.

По-прежнему есть два шлейфа, соединяющих материнскую плату с корпусом, поэтому не тяните нижний корпус полностью.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть шлейфы плечевых кнопок и отсоединить их от разъёмов на материнской плате.

Снимите нижний корпус с устройства.

Удалите два крестовых винта 7,7 мм, фиксирующие заднюю часть аналога (Circle Pad) к материнской плате.

Используйте плоский конец лопатки, чтобы поддеть заднюю часть аналога и оторвать её от материнской платы.

Поднимите джойстик аналога с материнской платы и положите его на спину так, чтобы был доступен разъём шлейфа.

Используйте плоский конец лопатки или ноготь, чтобы поднять фиксирующий язычок в ZIF-разъёме шлейфа аналога.

Убедитесь, что вы поддеваете подвижный фиксирующий язычок, а не сам разъём.

Снимите джойстик аналога с материнской платы.

Чтобы уменьшить вероятность их утери во время ремонта, вы можете снять две тонкие прокладки под джойстиком аналога.

Используйте лопатку или отвертку, чтобы поддеть прокладки и снять их с устройства.

Удалите два крестовых винта 4,5 мм, фиксирующие плату SD к материнской плате.

Используйте плоский конец лопатки, чтобы поддеть разъём шлейфа платы SD и отсоединить его от разъёма на материнской плате.

Вставьте плоский конец лопатки между платой SD и материнской платой.

Поддёргивайте медленно, чтобы ослабить плату SD от экрана радиочастотного экрана под ней. Если поддёргивать слишком быстро, вы можете порвать экран или сломать его точки пайки.

Проведите лопаткой вдоль сторон платы SD, чтобы освободить её от клея, удерживающего на месте.

Когда плата полностью освобождена, поднимите её прямо вверх и снимите с материнской платы.

Подденьте плоским концом лопатки угол платы Wi‑Fi и оторвите её от материнской платы.

Антенна Wi‑Fi по-прежнему подключена к плате Wi‑Fi, поэтому полностью снять плату пока нельзя.

Поднимите плату Wi‑Fi с материнской платы и поверните её так, чтобы нижняя сторона была обращена вверх.

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля антенны Wi‑Fi и отсоединить его от разъёма на плате Wi‑Fi.

Снимите плату Wi‑Fi с устройства.

Схватите ленточный кабель микрофона возле самого микрофона пинцетом.

Поднимите микрофон прямо вверх и извлеките из верхней крышки.

Используйте плоский конец лопатки или ноготь, чтобы оттянуть вверх закрепляющую защелку на ZIF-разъеме ленточного кабеля динамика.

Убедитесь, что Вы поднимаете шарнирную закрепляющую защелку, а НЕ сам разъем. Повреждение разъёма или кабеля приведёт к тому, что 3DS будет мигать светодиодом питания при нажатии кнопки питания — и больше ничего не делать.

Отсоедините ленточный кабель динамика пинцетом.

Используйте плоский конец лопатки или ноготь, чтобы оттянуть вверх закрепляющую защелку на ZIF-разъеме ленточного кабеля камеры.

Убедитесь, что Вы поднимаете шарнирную закрепляющую защелку, не сам разъем.

При сборке обратите внимание, что золотые контакты обращены в сторону материнской платы (в отличие от золотых контактов кабеля камеры, обращённых в противоположную сторону).

Удалите семь винтов с крестообразной шлицевой головкой, крепящих материнскую плату к верхней крышке:

Четыре золотых винта 2,5 мм

Два чёрных винта 3,5 мм

Один серебряный винт 2,5 мм

При удалении этого винта ползунок регулировки громкости может выпасть.

Поднимите ту сторону материнской платы, которая расположена вдоль нижнего края 3DS.

Продолжайте поднимать узел материнской платы и поворачивайте его, пока он не окажется рядом с остальной частью устройства.

Используйте плоский конец лопатки или ноготь, чтобы оттянуть вверх закрепляющую защелку на ZIF-разъеме ленточного кабеля ЖК-экрана.

Убедитесь, что Вы поднимаете шарнирную закрепляющую защелку, не сам разъем. Повреждение разъёма или кабеля приведёт к тому, что верхний экран 3DS не будет работать.

Снимите узел материнской платы с остальной части устройства.

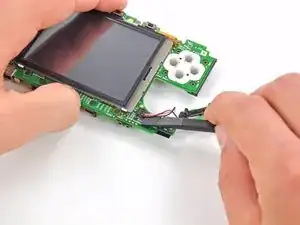

Используйте плоский конец лопатки, чтобы вывести разъём переключателя громкости из его гнезда на материнской плате.

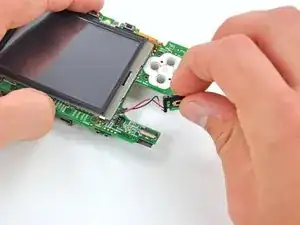

Снимите переключатель громкости с материнской платы.
