Замена вибромоторов контроллера DualSense v2

Следуйте этому руководству, чтобы заменить вибромоторы в вашем контроллере Sony DualSense.

Примечание: Это руководство предназначено для современных контроллеров DualSense с идентификаторами FCC, заканчивающимися на A. Проверьте заднюю часть контроллера, чтобы убедиться в модели. Если в конце указан символ 1, это ранняя модель, у которой будут внутренние отличия. Следуйте этим руководствам для ранней версии.

Шаг 1

Отключите и выключите контроллер перед началом работы.

Вставьте медиатор для разборки под среднюю накладку в нижнем правом углу контроллера, чтобы освободить защёлки, крепящие её к корпусу.

Шаг 2

Проведите медиатором вдоль нижнего правого края средней накладки, чтобы освободить защёлки, крепящие её к корпусу.

Шаг 3

Вставьте медиатор для разборки под среднюю накладку в нижнем левом углу контроллера, чтобы освободить защёлки, крепящие её к корпусу.

Шаг 4

Проведите медиатором вдоль нижнего левого края средней накладки, чтобы освободить защёлки, крепящие её к корпусу.

Шаг 5

Используйте пальцы, чтобы приподнять нижний край средней накладки и освободить оставшиеся защёлки.

Поднимите среднюю накладку над джойстиками и снимите её.

При сборке установите среднюю накладку на место и прижмите по всем краям, чтобы защёлки закрепили её на контроллере.

Шаг 6

Вставьте плоский конец лопатки в зазор над кнопкой L1.

Прижмите кнопку большим пальцем, чтобы она не вылетела по комнате.

Подденьте лопаткой вверх, чтобы снять кнопку L1.

Шаг 7

Вставьте плоский конец лопатки в зазор над кнопкой R1.

Прижмите кнопку большим пальцем, чтобы она не вылетела по комнате.

Подденьте лопаткой вверх, чтобы снять кнопку R1.

Шаг 8

Отверткой Phillips выкрутите два винта 6,5 мм, крепящих нижние углы нижней крышки.

Шаг 9

Отверткой Phillips выкрутите два винта 6,5 мм за кнопками L1 и R1.

Шаг 10

Используйте заострённый край лопатки, чтобы отщёлкнуть две защёлки по обе стороны разъёма для гарнитуры.

Шаг 11

Аккуратно снимите заднюю крышку корпуса контроллера руками.

При сборке убедитесь, что красный и чёрный провода вибромоторов не зажаты между передней и задней крышкой.

Шаг 12

Выньте аккумулятор из его скобы и сдвиньте его вправо для лучшего доступа к разъёму аккумулятора.

Не натягивайте кабели аккумулятора.

Шаг 13

Используйте пинцет или пальцы, чтобы отключить аккумулятор от материнской платы.

Не тяните за провода при отключении аккумулятора.

Шаг 14

Снимите аккумулятор.

Шаг 15

Используйте заострённый конец лопатки, чтобы вынуть нижний микрофон из его скобы рядом с аккумулятором.

При сборке убедитесь, что конец ленточного кабеля микрофона вставлен в скобу.

Шаг 16

Возьмите за язычок ленточного кабеля нижнего микрофона пальцами или пинцетом и отсоедините его от материнской платы.

Шаг 17

Отверткой Phillips выкрутите винт 6,5 мм, крепящий скобу аккумулятора.

Шаг 18

Снимите скобу аккумулятора с материнской платы.

Шаг 19

Возьмите кабель правого узла триггера пинцетом или пальцами и отключите его от материнской платы.

Используйте язычок для отсоединения кабеля. Не тяните за сам кабель.

Пока не вытаскивайте ленточный кабель полностью.

Шаг 20

Возьмите кабель правого узла триггера пинцетом или пальцами и отсоедините его от узла триггера.

Используйте язычок для отсоединения кабеля. Не тяните за сам кабель.

В зависимости от модели контроллера ленточный кабель может препятствовать вытаскиванию материнской платы. В таком случае извлеките кабель из узла триггера.

Шаг 21

Возьмите кабель левого узла триггера пинцетом или пальцами и отключите его от материнской платы.

Используйте язычок для отсоединения кабеля. Не тяните за сам кабель.

Пока не вытаскивайте ленточный кабель полностью.

Шаг 22

Возьмите кабель левого узла триггера пинцетом или пальцами и отсоедините его от узла триггера.

Используйте язычок для отсоединения кабеля. Не тяните за сам кабель.

В зависимости от модели контроллера ленточный кабель может препятствовать вытаскиванию материнской платы. В таком случае извлеките кабель из узла триггера.

Шаг 23

Пинцетом или пальцами отсоедините верхний микрофон от материнской платы.

Используйте язычок для отсоединения кабеля. Не тяните за сам кабель.

Если вы не заменяете этот микрофон, не извлекайте его из рамы.

Шаг 24

Пинцетом или пальцами отсоедините кабель тачпада от материнской платы.

Используйте язычок для отсоединения кабеля. Не тяните за сам кабель.

Шаг 25

Аккуратно проведите джойстики через переднюю крышку и поднимите материнскую плату.

Не натягивайте четыре припаянные провода, соединяющие материнскую плату с моторчиками вибрации.

Шаг 26

Переверните материнскую плату и среднюю рамку, чтобы получить доступ к красному и черному проводам моторчиков вибрации.

Используйте паяльник, чтобы отсоединить провода моторчиков вибрации от материнской платы.

Чтобы узнать, как паять, или получить полезные советы и приёмы, ознакомьтесь с нашим руководством по пайке.

При сборке ориентируйтесь на это фото, чтобы правильно припаять провода обратно на их места.

Шаг 27

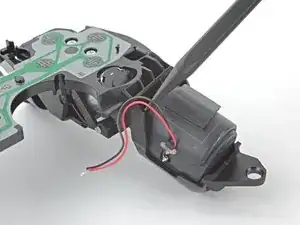

Используйте лопаточку, чтобы выдвинуть провода левого моторчика вибрации из средней рамки.

Шаг 28

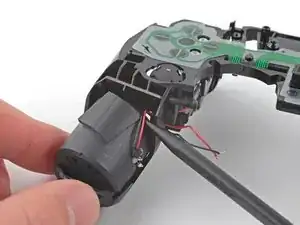

Используйте лопаточку, чтобы выдвинуть провода правого моторчика вибрации из средней рамки.

Шаг 29

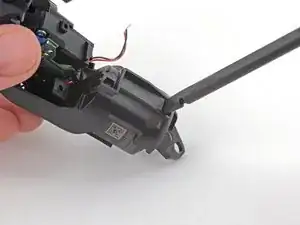

Держите среднюю рамку так, чтобы моторчик вибрации не опирался на рабочую поверхность.

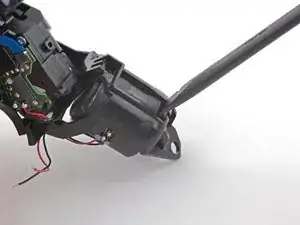

Вставьте плоский конец лопаточки в отверстие средней рамки напротив левого моторчика вибрации.

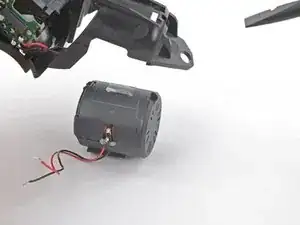

Нажмите, чтобы освободить клей, удерживающий моторчик вибрации на средней рамке.

Если клей слишком прочный, нагрейте или нанесите 90% изопропиловый спирт на заднюю часть средней рамки, чтобы размягчить его.

При сборке нанесите на новый моторчик немного преднарезанного клея, чтобы прикрепить его к средней рамке.

Шаг 30

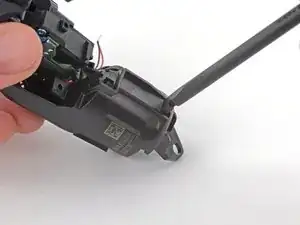

Держите среднюю рамку так, чтобы моторчик вибрации не опирался на рабочую поверхность.

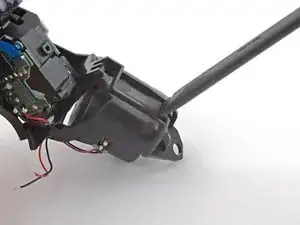

Вставьте плоский конец лопаточки в отверстие средней рамки напротив правого моторчика вибрации.

Нажмите, чтобы освободить клей, удерживающий моторчик вибрации на средней рамке.

Если клей слишком прочный, нагрейте или нанесите 90% изопропиловый спирт на заднюю часть средней рамки, чтобы размягчить его.

При сборке нанесите на новый моторчик немного преднарезанного клея, чтобы прикрепить его к средней рамке.

Заключение

Чтобы собрать устройство, выполните эти инструкции в обратном порядке.

Отнесите электронные отходы к переработчику, сертифицированному по стандарту R2 или e-Stewards.

Ремонт пошёл не по плану? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.

Перевод руководства с ifixit.com
