Как использовать насос для откачки припоя

Разное

Насос для откачки припоя (или откачивающий насос) — это полезный инструмент, который высасывает расплавленный припой. Его можно использовать для удаления припоя с компонентов через отверстия на печатной плате или для доработки плохих соединений.

В этом руководстве показано, как использовать и чистить насос для откачки припоя от iFixit. Возможно, вам придется использовать немного оптоволокна для очистки остатков припоя — следуйте этому руководству, чтобы узнать, как использовать оптоволокно.

Шаг 1

Если вы впервые используете насос для откачки припоя, попробуйте активировать насос несколько раз перед его использованием для удаления припоя.

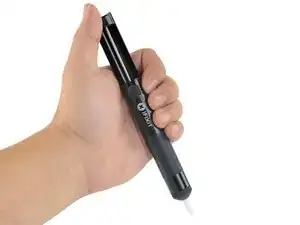

Крепко удерживайте насос для откачки припоя в руке.

Нажмите на поршень, пока он не зафиксируется на месте.

Это подготавливает поршень с пружинным механизмом для всасывания.

Шаг 2

Чтобы активировать насос, нажмите на черную боковую кнопку.

Это освобождает поршень с пружинным механизмом, создавая импульс всасывания в насадке.

Освобождение поршня создает значительный откат. Удерживайте руку, когда используете насос, чтобы поддерживать насадку в стабильном положении.

Шаг 3

Не используйте насос для откачки припоя для соединений рядом с небольшими поверхностными монтированными (SMT) компонентами. Тепло и всасывание могут сместить SMT-компоненты.

Подготовьте насос для откачки припоя, нажав на поршень.

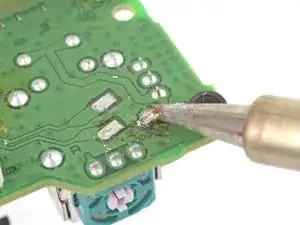

Нагрейте соединение припоя, пока припой не расплавится. Для улучшения теплопередачи добавьте немного припоя на наконечник паяльника.

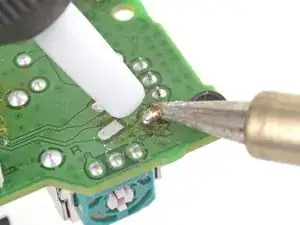

Удерживайте насадку насоса как можно ближе к расплавленному припою.

Насадка сделана из термостойкого пластика, поэтому не беспокойтесь, если вы иногда коснетесь ее кончиком паяльника.

Нажмите боковую кнопку, чтобы активировать насос.

Повторяйте процесс, пока соединение не будет очищено. Вы также можете использовать оптоволокно, чтобы помочь впитать любые остатки припоя.

Шаг 4

Чтобы очистить насос, активируйте насос несколько раз. Это продвинет шток через насадку и предотвратит ее засорение припоем.

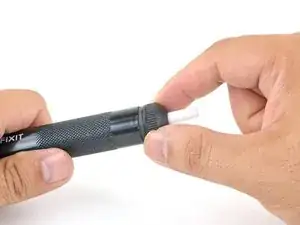

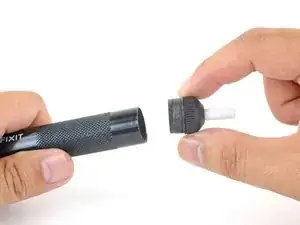

В редких случаях, когда насос нуждается в более тщательной очист

Перевод руководства с ifixit.com
