Замена динамика контроллера DualSense v2
Следуйте этому руководству, чтобы заменить динамик в контроллере Sony DualSense.
Примечание: Это руководство предназначено для современных контроллеров DualSense с идентификаторами FCC, заканчивающимися на A. Проверьте заднюю часть контроллера, чтобы определить модель. Если у вашей модели в конце стоит 1, это ранняя версия и внутри имеются отличия. Следуйте этим руководствам для ранней версии.
Шаг 1

Перед началом отключите контроллер и выключите питание.
Вставьте медиатор под среднюю накладку в нижнем правом углу контроллера, чтобы освободить защёлки, фиксирующие её к корпусу.
Шаг 2


Проведите медиатором вдоль нижнего правого края средней накладки, чтобы освободить защёлки, фиксирующие её к корпусу.
Шаг 3

Вставьте медиатор под среднюю накладку в нижнем левом углу контроллера, чтобы освободить защёлки, фиксирующие её к корпусу.
Шаг 4


Проведите медиатором вдоль нижнего левого края средней накладки, чтобы освободить защёлки, фиксирующие её к корпусу.
Шаг 5


Используйте пальцы, чтобы приподнять нижний край средней накладки и освободить оставшиеся защёлки.
Снимите среднюю накладку, поднимая её над джойстиками.
При сборке установите среднюю накладку на место и надавите по всем краям, чтобы защёлки вошли на место.
Шаг 6


Вставьте плоский конец лопатки в зазор над кнопкой L1.
Закройте кнопку большим пальцем, чтобы она не вылетела.
Подденьте лопаткой вверх, чтобы снять кнопку L1.
Шаг 7


Вставьте плоский конец лопатки в зазор над кнопкой R1.
Закройте кнопку большим пальцем, чтобы она не вылетела.
Подденьте лопаткой вверх, чтобы снять кнопку R1.
Шаг 8

Отвинтите крестовой отвёрткой два винта 6,5 мм, фиксирующие нижние углы задней части корпуса.
Шаг 9

Отвинтите крестовой отвёрткой два винта 6,5 мм за кнопками L1 и R1.
Шаг 10


Используйте заострённый конец лопатки, чтобы отщёлкнуть два фиксатора по обе стороны от гнезда для наушников.
Шаг 11

Осторожно снимите заднюю крышку контроллера руками.
При сборке убедитесь, что провода вибромоторов (красный и чёрный) не зажаты между передней и задней частями корпуса.
Шаг 12

Поднимите аккумулятор из крепления и сдвиньте его вправо для лучшего доступа к разъёму аккумулятора.
Не натягивайте кабели аккумулятора.
Шаг 13

Используйте пинцет или пальцы, чтобы отключить аккумулятор от платы.
Не тяните за провода при отключении аккумулятора.
Шаг 14

Извлеките аккумулятор.
Шаг 15

Используйте заострённый конец лопатки, чтобы вынуть нижний микрофон из его держателя рядом с аккумулятором.
При сборке убедитесь, что конец шлейфа микрофона установлен в паз держателя.
Шаг 16

Возьмитесь за язычок шлейфа нижнего микрофона пальцами или пинцетом и отключите его от платы.
Шаг 17

Отвинтите крестовой отвёрткой винт 6,5 мм, фиксирующий кронштейн аккумулятора.
Шаг 18

Снимите кронштейн аккумулятора с платы.
Шаг 19

Возьмите кабель правого триггера пинцетом или пальцами и отключите его от платы.
Отключайте кабель за язычок. Не тяните за сам кабель.
Пока не снимайте шлейф полностью.
Шаг 20

Возьмите кабель правого триггера пинцетом или пальцами и отсоедините его от узла триггера.
Используйте язычок для отсоединения кабеля. Не тяните за сам кабель.
В зависимости от модели контроллера ленточный кабель может мешать извлечению материнской платы. В этом случае снимите кабель с узла триггера.
Шаг 21

Возьмите кабель левого триггера пинцетом или пальцами и отсоедините его от материнской платы.
Используйте язычок для отсоединения кабеля. Не тяните за сам кабель.
Пока не удаляйте ленточный кабель полностью.
Шаг 22

Возьмите кабель левого триггера пинцетом или пальцами и отсоедините его от узла триггера.
Используйте язычок для отсоединения кабеля. Не тяните за сам кабель.
В зависимости от модели контроллера ленточный кабель может мешать извлечению материнской платы. В этом случае снимите кабель с узла триггера.
Шаг 23

Пинцетом или пальцами отсоедините верхний микрофон от материнской платы.
Используйте язычок для отсоединения кабеля. Не тяните за сам кабель.
Если вы не заменяете этот микрофон, не удаляйте его с рамки.
Шаг 24

Пинцетом или пальцами отсоедините кабель тачпада от материнской платы.
Используйте язычок для отсоединения кабеля. Не тяните за сам кабель.
Шаг 25


Осторожно проведите аналоговые стики через переднюю панель и поднимите материнскую плату наружу.
Не натягивайте четыре припаянных провода, соединяющих материнскую плату с вибромоторами.
Шаг 26

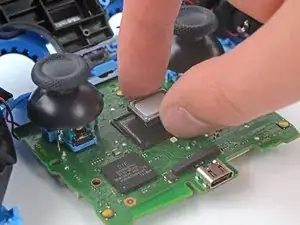

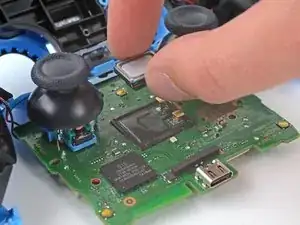

Аккуратно отведите динамик от материнской платы.
Динамик прикреплён к материнской плате лёгким слоем пенного клея. Не удаляйте эту пену.

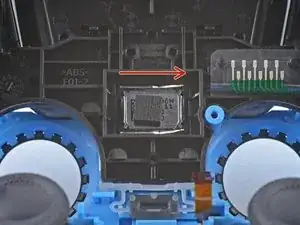

При сборке поместите динамик в среднюю рамку контактами из золочёной фольги, обращёнными в сторону левого стика.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Сдайте электронные отходы в сертифицированный на R2 или e-Stewards пункт переработки.
Ремонт не удался? Попробуйте простую диагностику или обратитесь за помощью к сообществу Answers.
