Ремонт Xbox 360 E, который не включается

Консоли

Xbox 360 E не включается. Иногда проблема в блоке питания... иногда — нет.

Симптом: Свет на блоке питания оранжевый, горит постоянно. Консоль не включается никаким способом.

Шаг 1

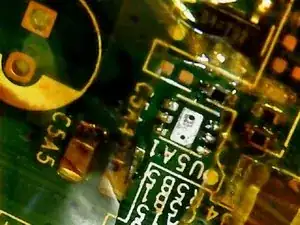

Откройте консоль, снимите отсек для hdd/dvd, отключите (но не снимайте) вентилятор. Найдите mosfet на U5A1.

Шаг 2

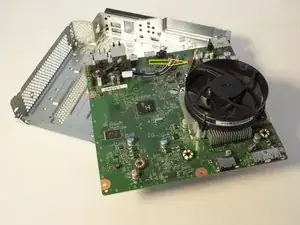

Используйте каптонную ленту, чтобы зафиксировать окружающие компоненты.

Шаг 3

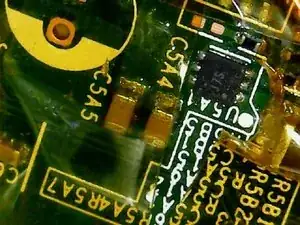

Нанесите флюс, используйте горячий воздух (среднее низкое давление), удалите. Я обнаружил, что мне пришлось настроить мою станцию горячего воздуха на 375 градусов, при более низких температурах компонент просто не поддавался.

Шаг 4

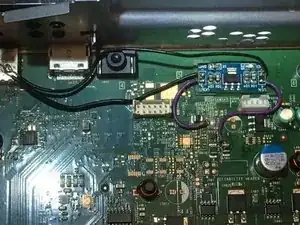

Пайка была следующей: от материнки L3B1 (северная сторона) 5v, на вход конвертера. На выходе конвертера 3.3v, на L5A1 (восточная сторона). От заземления конвертера подключите как вход, так и выход к корпусу аналогового a/v модуля.

Я снял пин-headers с платы конвертера. Я прикрепил конвертер к пустому месту, используя двусторонний скотч Gorilla (более толстый). Вы можете использовать горячий клей или любой другой способ, который решите.

Заключение

Худшая часть этого проекта заключалась в том, что я потратил часы на просмотр множества нерелевантных постов в интернете, которые не предлагали ничего, кроме «блок питания плохой, купите новый». Проверка напряжения на блоке питания показала 5v в режиме ожидания, и при подключении 12v показало 12v, а свет на блоке питания загорелся зеленым. Блок питания можно исключить. Существуют другие обучающие материалы о том, как выполнить этот тест.

Я начал проверять наличие питания в режиме ожидания от платы клавиши питания обратно через материнскую плату, пока не нашел 5v, который был около L3B1. Я заметил, что на U5A1 у меня было 5v на входе, но 0v на выходе.

Я решил поискать проблемы, связанные именно с U5A1. Я нашел несколько видео на иностранных языках без английских субтитров. Мне было достаточно узнать, что U5A1 должен показывать 3.3v на выходе.

В одном видео парень использовал регулируемый преобразователь напряжения, чтобы обойти mosfet U5A1, в другом видео парень использовал, как я думаю, часть платы dvd, которую он отрезал. Я решил не использовать регулируемый контроллер напряжения, потому что если эта часть дочерней платы когда-либо выйдет из строя, компонент-получатель будет получать полные 5v (или больше), не уверен, будет ли это катастрофическим. Я выбрал простой преобразователь 5v на 3.3v. Нашел несколько на Amazon: 10 штук за 10.00 долларов.

Консоль теперь включается и выключается нормально.
