Замена RF-модуля Xbox 360 E

Вставьте лопатку в щель между перфорированной верхней панелью Xbox и нижним корпусом с резиновыми ножками.

Пододвиньте лопатку как рычаг, удерживая её плотно в щели.

Проведите лопаткой вдоль образовавшегося разделения между перфорированной панелью и нижним корпусом Xbox.

Периодически пододвигайте лопатку как рычаг, удерживая её плотно в щели.

Продолжайте проводить лопаткой по периметру левой перфорированной стороны Xbox.

Снимите верхнюю панель.

Вставьте лопатку в щель между правой перфорированной стороной и верхней частью корпуса Xbox. Проще начинать в стороне, противоположной вентиляции.

Поднимите лопатку как рычаг, удерживая её плотно в щели.

Проведите лопаткой вдоль щели, чтобы отделить перфорированную панель от верхней части корпуса.

Пошевеливайте лопатку в щели, пока проводите её, чтобы ослабить нижнюю панель.

Проведите лопаткой по щели полностью по периметру нижней панели.

Снимите нижнюю панель.

Перед дисковым приводом Вы найдёте логотип Xbox. Нажмите на участок слева от логотипа Xbox, и панель лотка диска отщёлкнется.

Начиная с левой стороны без перфорации, проведите лопаткой вдоль щели до перфорированной части, удерживая отделяемую деталь по мере продвижения.

Продолжайте удерживать частично отделённую панель открытой. Проще всего зафиксировать её, зажав лопатку в открытии, но можно удерживать и руками.

Поверните Xbox влево, чтобы найти защёлку, соединяющую переднюю панель с корпусом. Вставьте лопатку в зазор, чтобы освободить защёлку. Возможно, потребуется пошевелить лопаткой. Защёлка отщёлкнется, сделав переднюю панель менее плотно зафиксированной.

Переверните Xbox так, чтобы противоположная сторона была обращена к Вам. Убедитесь, что зазор остаётся открытым.

Найдите другую защёлку и вставьте лопатку, чтобы снять её.

Продолжайте проводить лопаткой вдоль шва, чтобы освободить все оставшиеся защёлки.

Не тяните панель слишком быстро, чтобы не повредить ленточный кабель. Медленно оттяните панель.

Теперь, когда передняя панель освобождена от защёлок, Вы можете снять переднюю панель.

Найдите коричневую часть, где ленточный кабель входит в зелёную плату. Поднимите коричневую часть вверх и вытяните пластиковую защёлку на конце ленты.

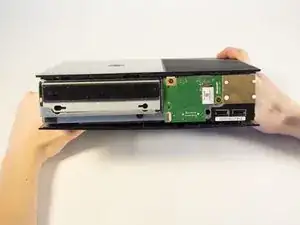

Смотря на корпус устройства, найдите зелёную плату справа от дискового привода.

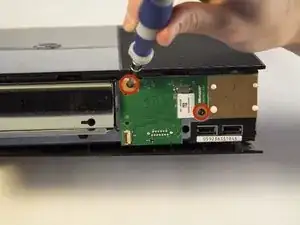

Удалите два винта 6 мм, расположенные в верхнем левом и среднем правом положениях, с помощью отвертки Torx T8.

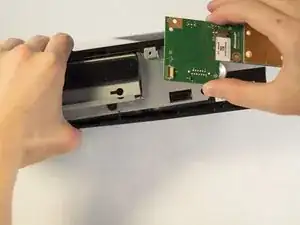

Схватите середину зелёной платы и аккуратно извлеките её.
