Разборка верхней части корпуса Xbox 360 E

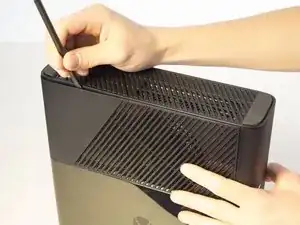

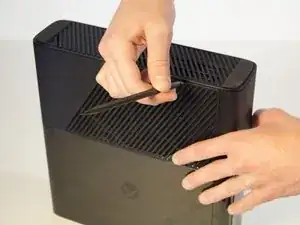

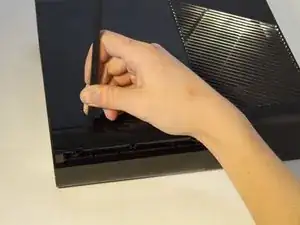

Вставьте лопатку в щель между перфорированной верхней панелью Xbox и нижней частью корпуса с резиновыми ножками.

Оттяните лопатку как рычаг, удерживая её плотно в щели.

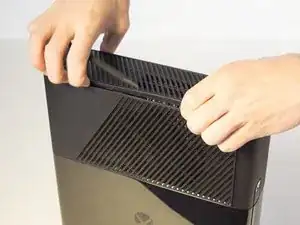

Проведите лопаткой вдоль образовавшегося зазора между перфорированной панелью и нижней частью корпуса Xbox.

Периодически оттягивайте лопатку как рычаг, удерживая её плотно в щели.

Продолжайте проводить лопаткой по периметру левой перфорированной стороны Xbox.

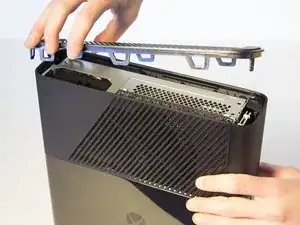

Снимите верхнюю панель.

Удалите винт 11 мм слева от зелёной Wi‑Fi платы с помощью биты Torx T9.

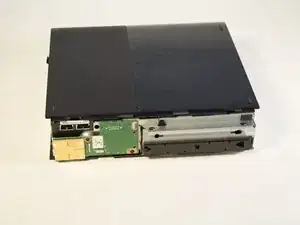

Крепко захватите зелёную Wi‑Fi плату и выньте её из Xbox.

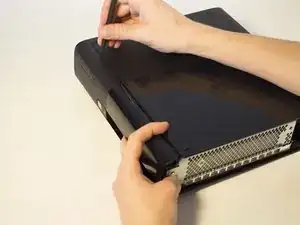

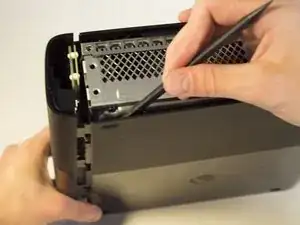

Вставьте лопатку в щель между правой перфорированной стороной и верхней частью корпуса Xbox. Проще начинать вдали от вентиляционной решётки.

Поднимайте лопатку как рычаг, удерживая её плотно в щели.

Проведите лопаткой вдоль щели, чтобы отделить перфорированную сторону от верхней части корпуса.

Пошевеливайте лопатку в щели, пока проводите её, чтобы ослабить нижнюю панель.

Проведите лопаткой по щели, полностью обойдя периметр нижней панели.

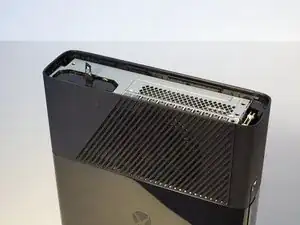

Снимите нижнюю панель.

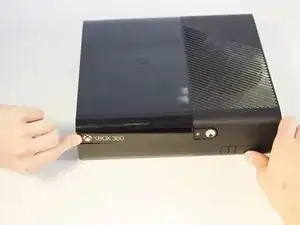

Перед CD‑приводом вы найдёте логотип Xbox. Нажмите на область слева от логотипа — панель дискового отсека отщёлкнется.

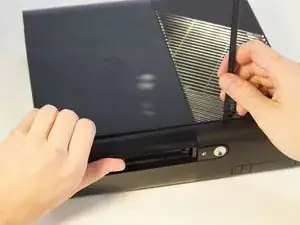

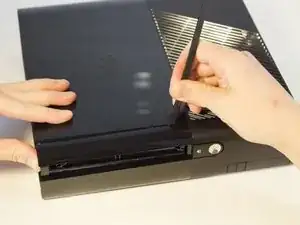

Начиная с левой стороны без перфорации, проведите лопаткой вдоль щели до перфорированной части, удерживая отделяемую деталь по ходу работы.

Продолжайте держать частично отделённую панель приоткрытой. Проще всего это сделать, зажав лопатку в образовавшемся разрыве, но можно держать панель и руками.

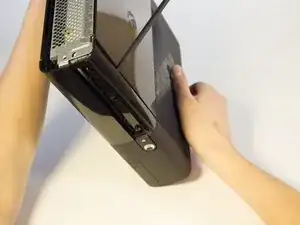

Поверните Xbox влево, чтобы найти защёлку, крепящую переднюю панель к корпусу. Вставьте лопатку в зазор, чтобы освободить защёлку. Может потребоваться пошевелить лопатку. Защёлка отщёлкнется, сделав переднюю панель менее тугой.

Переверните Xbox так, чтобы противоположная сторона была обращена к вам. Убедитесь, что разрыв остаётся открытым.

Найдите другую защёлку и вставьте лопатку, чтобы снять её.

Продолжайте проводить лопаткой по шву, чтобы освободить все оставшиеся защёлки.

Не снимайте панель слишком резко — вы не хотите повредить ленточный кабель. Медленно оттяните панель.

Теперь, когда передняя панель освобождена от защёлок, вы можете снять её.

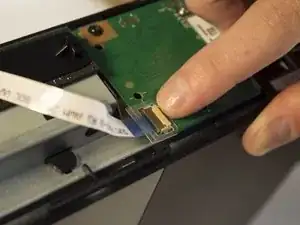

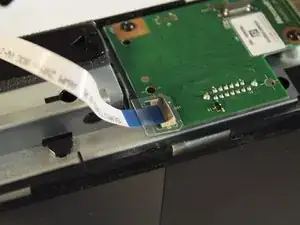

Найдите коричневую часть, где ленточный кабель входит в зелёную плату. Поднимите коричневую защёлку вверх и вытяните пластиковую вкладку на конце ленты.

Ориентируйте Xbox так, чтобы нижняя часть корпуса была сверху. Убедитесь, что видны резиновые ножки, чтобы знать, что вы взяли правильную сторону устройства.

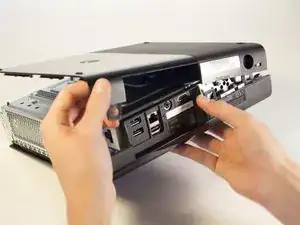

Приподнимите нижнюю часть корпуса под углом 45 градусов от центральной части.

Поверните Xbox так, чтобы вы смотрели на заднюю часть устройства.

На этом этапе разборки требуется удалить гарантийную наклейку. Это аннулирует гарантию. Проверьте основную страницу на предмет ссылки с информацией о гарантии от Microsoft.

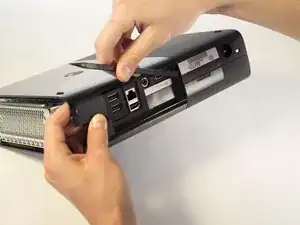

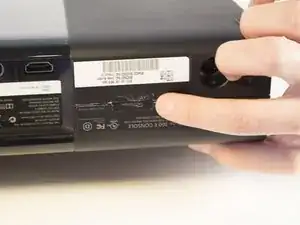

Снимите наклейку с задней части Xbox.

Наклейка не нужна для повторной сборки.

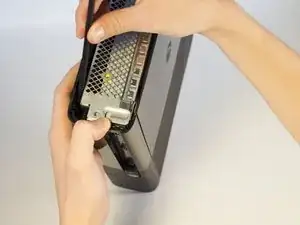

Поверните Xbox влево, чтобы найти защёлку, удерживающую корпус вместе.

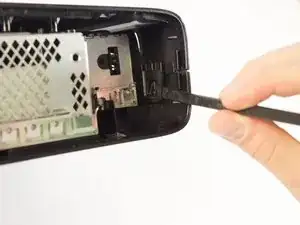

С помощью лопатки нажмите на защёлку вверх, как на задвижку. Переместитесь к дальнему концу и таким же образом освободите другую защёлку.

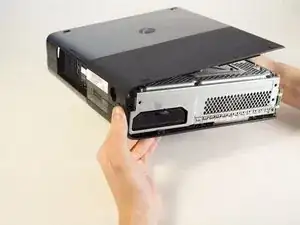

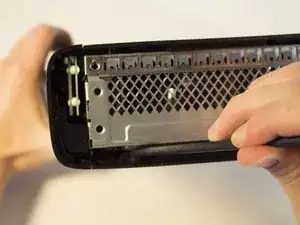

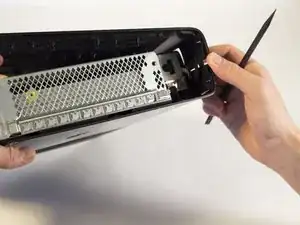

Вставьте лопатку в щель. Проведите лопаткой вдоль вертикальной щели, чтобы отсоединить последний защёлкивающий элемент. После этого нижняя часть корпуса должна сдвинуться и сняться.

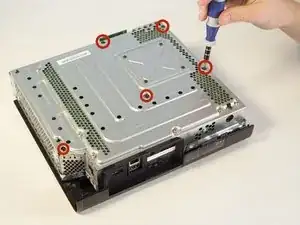

Удалите пять длинных чёрных винтов 55 мм, маркированных C2–5 и C7, используя отвёртку Torx T9.

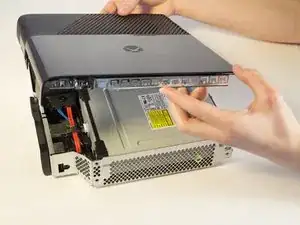

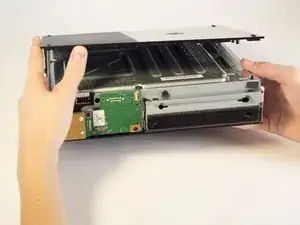

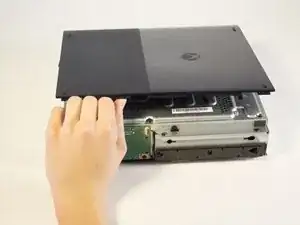

Осторожно переверните устройство и снимите корпус, поддев его за металлическую часть, прикреплённую к пластиковому наружному панелю.
