Разбор блока питания Xbox One (Day One Edition)
Я разобрал свой блок питания, чтобы очистить его. Настройки питания моей Xbox были установлены в режим «Мгновенное включение» с дня запуска до начала этого года. В режиме «Мгновенное включение» вентилятор работает постоянно, потребляя 0,16 А/19 Вт. В режиме энергосбережения консоль потребляет только 0,03 А/4 Вт. Количество грязи внутри блока питания зависит от нескольких факторов, например от выбранного режима энергопотребления. Если вентилятор не работает, очевидно, он не втягивает пыль/соответствующие загрязнения так интенсивно, как при работе. В последнем шаге показаны фотографии, демонстрирующие, насколько грязной может стать электроника со временем и насколько важно её чистить, чтобы сохранить работоспособность.
Шаг 1

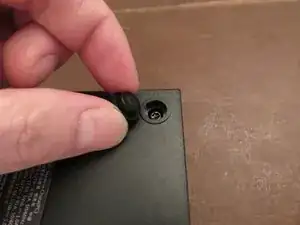

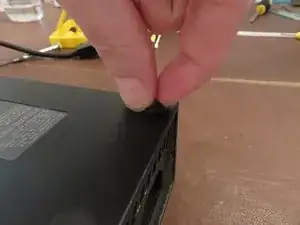

В отличие от блока питания X360, эти резиновые накладки можно отвести без инструментов. Просто подденьте их ногтями и осторожно потяните вверх.
Несколько человек отметили, что у них эти накладки снимались значительно труднее, чем у меня.

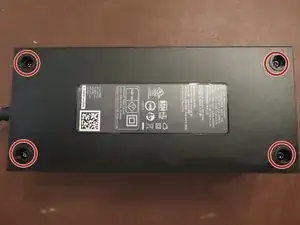

Удалите 4 винта с помощью отвертки с битой T10 security.
Шаг 2
Внимание: Будьте осторожны, чтобы не касаться проводов конденсаторов во время работы. По возможности используйте пробник для разряда конденсаторов, чтобы безопасно снять опасные заряды с конденсаторов.

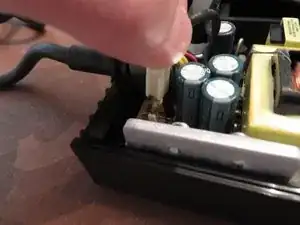

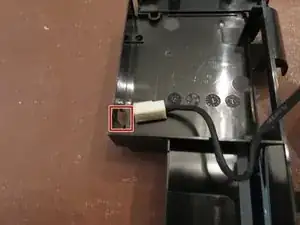

Используя острый конец пластиковой лопатки или пальцы, аккуратно отведите защёлку, удерживающую провод питания вентилятора.
Осторожно оттяните кабель вверх и подальше от печатной платы.

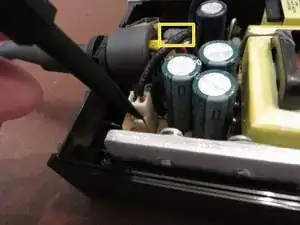

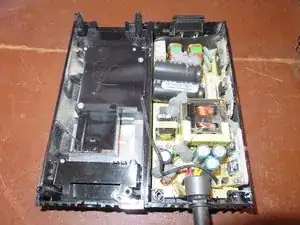

Если заглянуть в жёлтый блок в верхнем левом углу, вы заметите серую субстанцию на верхушке конденсатора. Я не совсем уверен, что это за вещество, но оно по консистенции напоминает клей-пластилин, если вы помните, чем играли в детстве. Когда я впервые открыл блок питания, провод питания вентилятора был вдавлен в эту субстанцию и застрял. Осторожно потяните кабель вверх
Шаг 3

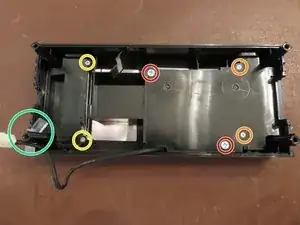

Используйте крестовую отвертку, чтобы удалить два больших винта.
Два меньших винта (оранжевые) оказались немного коварными. Они затянуты очень туго. Я начал с крестовой отвертки #0 и немного сорвал шлиц. Не до разрушения. Рекомендую использовать крестовую отвертку #1 для этих винтов. Я также использовал небольшую резиновую накладку, чтобы лучше удерживать отвертку. Это значительно облегчило работу.
После снятия винтов поднимите пластиковую рамку с левой стороны, снимите её с верхней части блока питания и переверните.

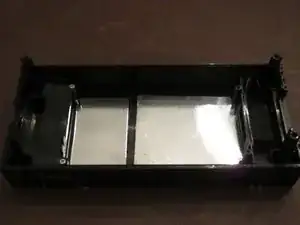

В отличие от блока питания X360, рассеивающую панель подсветки (диффузор) не нужно снимать из блока питания. Если вы всё же хотите её снять, просто схватите пальцами и вытащите.
Когда я использовал баллончик со сжатым воздухом для очистки внутренностей, меньший металлический лист (с левой стороны) сразу вылетел. Если это произошло, не паникуйте. На нижней стороне есть лента. Просто верните его на место с небольшим нажимом, чтобы удержать, и всё будет в порядке.
Эти винты не выполняют никакой функции. Под ними ничего не было. Если у вас такая же версия, как у меня, нет необходимости их снимать.
Шаг 4
Подденьте вентилятор со стороны, наиболее удалённой от кабеля.

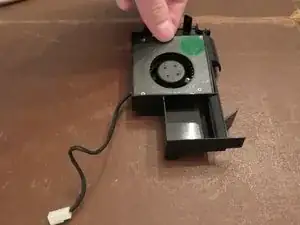

Протяните кабель через отверстие в раме и отложите вентилятор в сторону.
Шаг 5

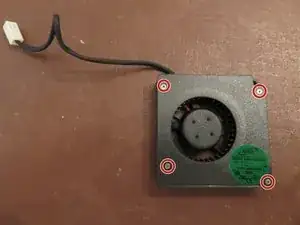

Удалите 4 винта с помощью крестовой отвертки #0 и снимите верхнюю часть корпуса вентилятора.

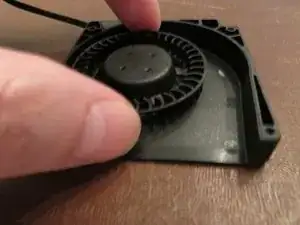

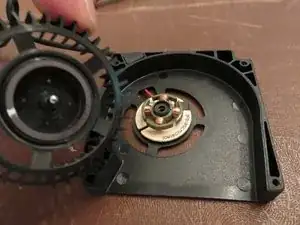

Аккуратно возьмитесь за вентилятор и поднимите его.
Шаг 6

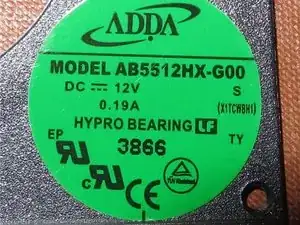

Вот информация с этикетки вентилятора на случай, если кому-то она понадобится для справки.
Шаг 7

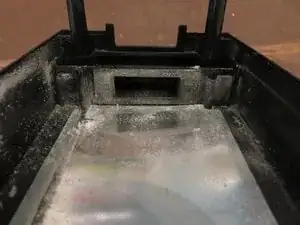

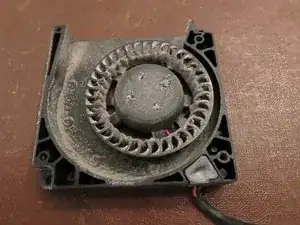

Чуть меньше чем через 3 года с момента покупки (22 ноя 2013) и теперь (12 авг 2016) вот сколько грязи накопилось в моём блоке питания. Я только недавно занялся ремонтом электроники, поэтому это не было сделано раньше.
После года гарантия на вашу Xbox/PS аннулируется, если вы не приобрели расширенную гарантию. Чистите консоли до того, как грязь и пыль их уничтожат!
Перевод руководства с ifixit.com
