Замена приводa CD в Xbox 360 E

Вставьте лопатка в щель между гранёной верхней панелью Xbox и нижним корпусом с резиновыми ножками.

Оттяните лопаткой назад, как рычагом, плотно прижимая её к щели.

Проведите лопаткой вдоль образовавшегося зазора между гранёной панелью и нижним корпусом Xbox.

Периодически оттягивайте лопаткой назад, как рычагом, плотно прижимая её к щели.

Продолжайте проводить лопаткой по периметру левой гранёной стороны Xbox.

Снимите верхнюю панель.

Удалите винт 11 мм слева от зелёной Wi‑Fi платы с помощью биты Torx T9.

Крепко возьмитесь за зелёную Wi‑Fi плату и выньте её из Xbox.

Вставьте лопатку в щель между правой гранёной стороны и верхним корпусом Xbox. Проще начинать подальше от вентиляционной решётки.

Поднимите лопаткой вверх, как рычагом, плотно прижимая её к щели.

Проведите лопаткой вдоль щели, чтобы отделить гранёную сторону от верхнего корпуса.

Покачивайте лопаткой в щели, пока проводите её, чтобы ослабить нижнюю панель.

Проведите лопаткой вдоль щели, полностью обходя периметр нижней панели.

Снимите нижнюю панель.

Удалите пять длинных чёрных винтов 55 мм, маркированных C2–5 и C7, с помощью отвёртки Torx T9.

Осторожно переверните устройство и снимите корпус, поднимая за металлическую часть, прикреплённую к пластиковому наружному корпусу.

Ориентируйте Xbox так, чтобы нижний корпус был направлен вверх. Убедитесь, что вы видите резиновые ножки, чтобы знать, что у вас правильная сторона устройства.

Поднимите нижний корпус немного от ядра под углом 45 градусов.

Поверните Xbox так, чтобы вы теперь смотрели на заднюю часть устройства.

На этом этапе разборки требуется удаление гарантийной наклейки. Это аннулирует вашу гарантию. Проверьте основную страницу на предмет ссылки на информацию о гарантии от Microsoft.

Снимите наклейку с задней части Xbox.

Наклейка не нужна для сборки.

Поверните Xbox влево, чтобы найти защёлку, удерживающую корпус вместе.

С помощью лопатки нажмите вверх на защёлку, как на задвижку. Перейдите к дальнему концу и освободите другую защёлку тем же способом.

Вставьте лопатку в щель. Проведите лопаткой по вертикальной щели, чтобы отсоединить последнюю защёлку. После этого нижний корпус должен сойти.

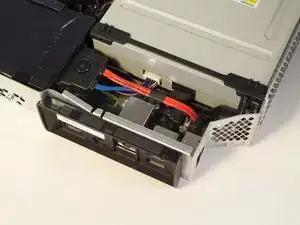

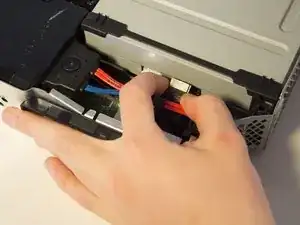

Отключите синий ленточный кабель от привода CD пальцами.

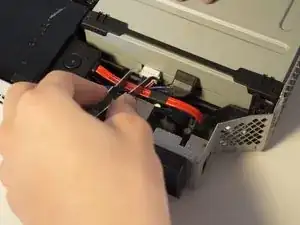

С помощью пинцета отключите синие и розовые провода.

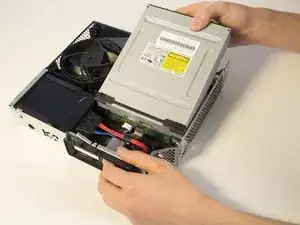

Поднимите переднюю часть привода CD и извлеките его.
