Замена платы кнопок Xbox 360 E

Вставьте лопаточку в щель между перфорированной верхней панелью Xbox и нижней частью корпуса с резиновыми ножками.

Действуйте лопаточкой как рычагом, нажимая её плотно в щель и отводя назад.

Проводите лопаточкой вдоль образованного зазора между перфорированной панелью и нижней частью корпуса Xbox.

Периодически отводите лопаточку назад как рычаг, удерживая её плотно в щели.

Продолжайте проводить лопаточкой по периметру левой перфорированной стороны Xbox.

Снимите верхнюю панель.

Вставьте лопаточку в щель между правой перфорированной стороной и верхней частью корпуса Xbox. Проще начинать в стороне, удалённой от вентиляции.

Подденьте лопаткой вверх как рычаг, удерживая её плотно в щели.

Проводите лопаточкой вдоль щели, чтобы отделить перфорированную панель от верхней части корпуса.

Покачивайте лопаточку в щели, проводя её, чтобы ослабить нижнюю панель.

Проводите лопаточкой по щели, обходя полностью периметр нижней панели.

Снимите нижнюю панель.

Перед приводом компакт-дисков вы найдёте логотип Xbox. Нажмите на область слева от логотипа Xbox — панель дискового лотка отщёлкнется.

Начиная с левой стороны без перфорации, проводите лопаточкой по щели до перфорированной части, одновременно удерживая отсоединяемую деталь.

Держите частично отделённую панель приоткрытой. Самое удобное — закрепить лопаточку в образовавшемся проёме, но можно держать панель и руками.

Поворачивайте Xbox влево, чтобы найти защёлку, соединяющую переднюю панель с корпусом. Вставьте лопаточку в зазор, чтобы освободить защёлку. Возможно, потребуется покачивать лопаточку. Защёлка отщёлкнется, делая переднюю панель более подвижной.

Переверните Xbox так, чтобы противоположная сторона оказалась перед вами. Следите за тем, чтобы зазор оставался открытым.

Найдите другую защёлку и вставьте лопаточку, чтобы снять её.

Продолжайте проводить лопаточкой по шву, чтобы освободить возможные оставшиеся защёлки.

Не снимайте панель слишком быстро, чтобы не повредить шлейф. Медленно отводите панель.

Теперь, когда передняя панель освобождена от защёлок, вы можете снять переднюю панель.

Найдите коричневую деталь, где шлейф входит в зеленую плату. Поднимите коричневую часть вверх и вытяните пластиковую вкладку на конце шлейфа.

Поверните переднюю панель так, чтобы смотреть на внутреннюю сторону детали.

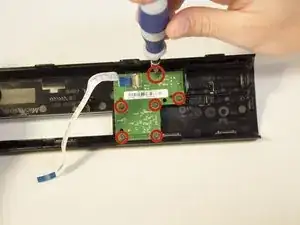

Отвинтите шесть винтов 6 мм отверткой Torx T6.

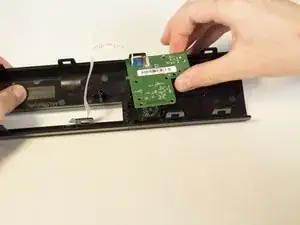

Осторожно поднимите зелёную плату вверх и снимите её.
