Замена нижней панели Xbox 360 S

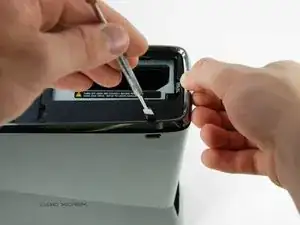

Разместите Xbox 360 S так, чтобы нижняя часть консоли была обращена к Вам.

Сдвиньте защёлку, удерживающую крышку жёсткого диска, влево.

Оттяните крышку жёсткого диска от консоли.

Крепко возьмитесь за тканевую петлю с маркировкой размера жёсткого диска (например, «250 GB»), прикреплённую к жёсткому диску.

Потяните жёсткий диск прямо наружу из консоли.

Тканевая петля прикреплена к защёлке внутри отсека для жёсткого диска. Для извлечения жёсткого диска потребуется некоторое усилие.

В следующих шагах вы снимете нижнюю решётку вентиляции.

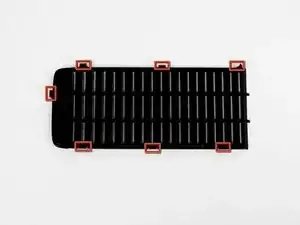

Она прикреплена к нижней панели семью показанными защёлками.

Разместите Xbox 360 S так, чтобы порт жёсткого диска был сверху, а лицевая панель — слева.

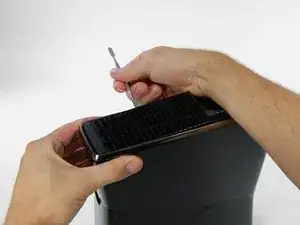

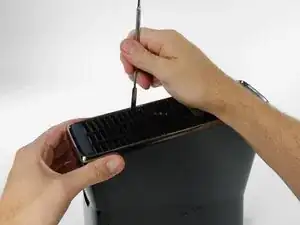

Вставьте металлическую лопатку между чёрной нижней решёткой и серебристым ободом нижней рамки в заднем правом углу решётки.

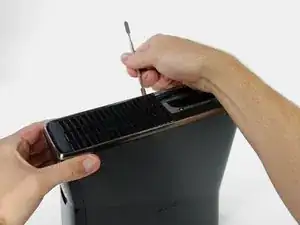

Поверните лопатку от консоли, поддёвывая решётку вверх от нижней рамки.

Поверните лопатку достаточно сильно, чтобы защёлки на решётке поднялись выше серебристого обода нижней рамки.

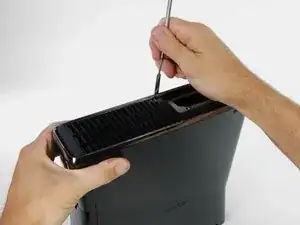

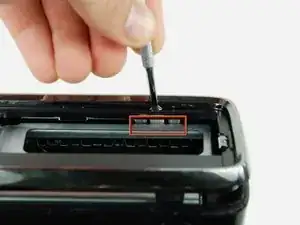

Аналогичным образом, как описано выше, отожмите два оставшихся защёлки на нижнем правом краю.

Все защёлки вдоль правого и переднего краёв теперь должны быть освобождены. Если были освобождены и другие защёлки, это допустимо.

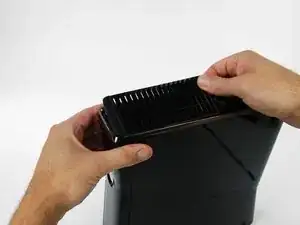

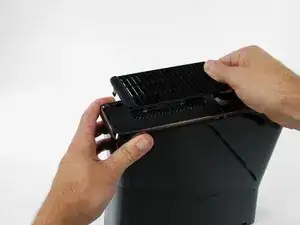

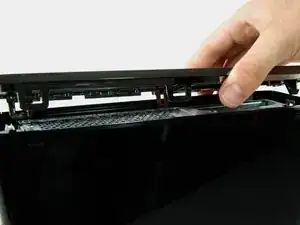

Снимите нижнюю решётку, подняв её от нижней рамки.

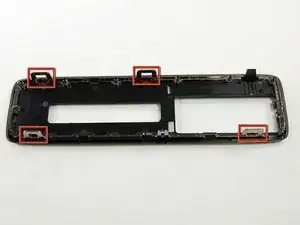

В следующих шагах вы снимете нижнюю рамку, которая прикреплена к остальной части консоли четырьмя показанными защёлками.

Защёлки, показанные красным, можно отжать, вставив металлическую лопатку под нижний край защёлки. Оказавшись под нижним краем, просто подденьте от консоли, чтобы освободить защёлку.

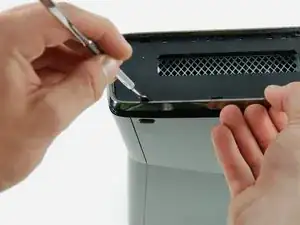

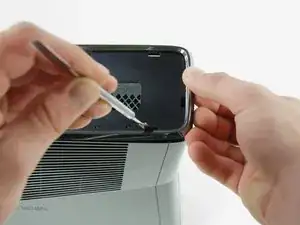

Вставьте металлическую лопатку через щель возле заднего левого угла нижней рамки.

Поверните лопатку от устройства, одновременно поднимая заднюю рамку другой рукой.

Вы можете услышать «щёлчок», означающий, что защёлка освободилась из фиксатора.

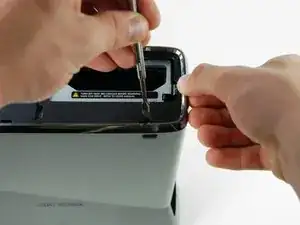

Вставьте металлическую лопатку через среднюю левую щель нижней рамки, между нижним краем защёлки и левой стенкой корпуса.

Одновременно потяните нижнюю рамку вверх и поверните лопатку от консоли, чтобы освободить защёлку.

Аналогичным образом освободите защёлку у переднего левого края нижней рамки.

Вся левая сторона нижней рамки теперь должна быть освобождена.

Поверните консоль так, чтобы лицевая панель была справа, а правая часть корпуса была обращена к Вам.

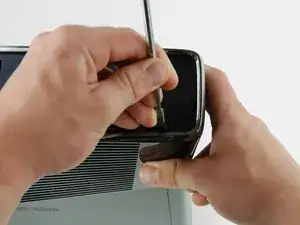

Вставьте лопатку в самую заднюю щель на правом краю нижней рамки и подденьте защёлку, надавив лопаткой вниз и упирая её наконечник в правую стенку корпуса.

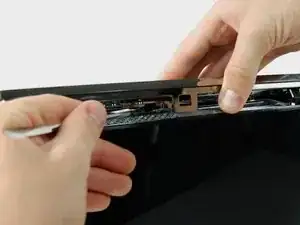

Одновременно освободите защёлку и потяните нижнюю рамку вверх.

Эту защёлку особенно трудно снять. Потребуется некоторое усилие, чтобы правильно вставить лопатку.

У этой защёлки нет направляющей щели в рамке. Вы можете найти защёлку, заглянув под рамку вблизи слота для жёсткого диска.

Вставьте лопатку между серебристым ободом и нижней рамкой прямо над показанной защёлкой.

Освободите защёлку, потянув нижнюю рамку вверх.

Эта защёлка меньше остальных и не должна устанавливаться сверху, как остальные.

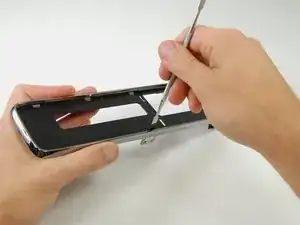

Поднимите левый край нижней рамки достаточно, чтобы получить доступ.

Вставьте металлическую лопатку за левый край последней защёлки и оттолкните защёлку от правой стенки корпуса.
