Ремонт платы RF Xbox 360 S

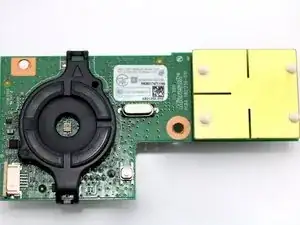

Удалите два винта T8 Torx длиной 5.6 мм, крепящих модуль RF к металлическому корпусу.

Модуль RF все еще подключен к Xbox с помощью большого разъема типа USB.

Тяните плату прямо от Xbox, чтобы снять ее.

Сначала проверьте блок питания. Когда он подключен к сети, но не подключен к устройству, он должен излучать оранжевый свет (показывающий, что он в режиме ожидания). Этот свет должен оставаться оранжевым при подключении к устройству. Если он становится красным, у вас вероятно неисправность блока питания.

Чтобы получить доступ к плате RF, следуйте руководству по замене модуля RF для данного устройства, ссылка здесь.

Сначала попробуйте отключить и снова подключитьRibbon-кабель для лицевой панели. Если это не решает проблему, продолжайте следовать руководству.

Самое безопасное решение - приобрести новую плату RF, но есть и более быстрая альтернатива.

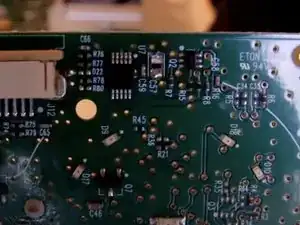

Конденсатор C57 на плате RF часто замыкает, что вызывает полное отключение платы, но он не является строго необходимым для функционирования платы. Вы можете либо выпаять конденсатор, либо аккуратно вытащить его с помощью отвертки. Будьте осторожны, чтобы не повредить другие конденсаторы.

Обратите внимание: кнопки на плате всё еще могут не работать, консоль может время от времени издавать звуки извлечения или питания, но она будет работать с беспроводным контроллером и включаться/выключаться соответственно.

EMBEDONIX имеет видео, более подробно описывающее этот процесс, ссылка здесь.
