Замена материнской платы TomTom ONE
Со временем провода материнской платы могут отсоединяться, что приведет к неисправности устройства. Этот руководств покажет, как заменить материнскую плату на новую.
Шаг 1

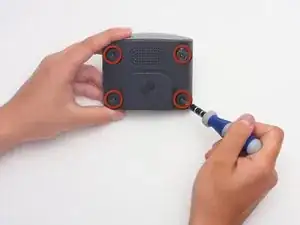

Используйте отвертку Torx T-9, чтобы открутить четыре винта на задней крышке.
Шаг 2

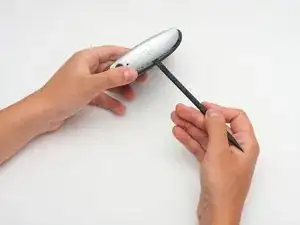

С помощью лопатки аккуратно отделите заднюю часть от передней. Легче начинать с одного из краев и двигаться вокруг устройства.
Шаг 3

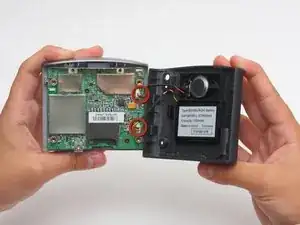

Осторожно потяните заднюю крышку от передней. Будьте внимательны, чтобы не тянуть слишком сильно, так как есть две группы проводов, соединяющих устройство.
Шаг 4

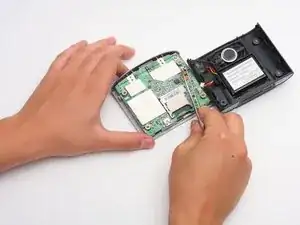

После разделения двух крышек используйте пинцет или даже пальцы, чтобы аккуратно отключить две группы проводов, подключенные к материнской плате от задней крышки.
Шаг 5

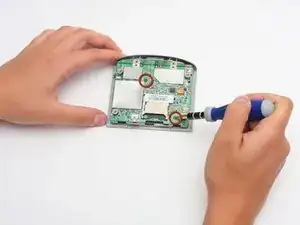

Далее необходимо удалить материнскую плату с переднего экрана.
Используйте отвертку Torx T-7, чтобы открутить два винта.
Шаг 6

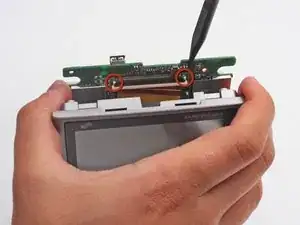

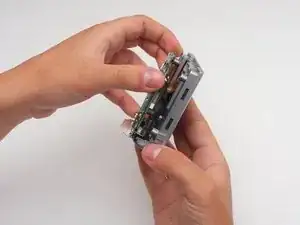

Перед тем как отделить материнскую плату от передней крышки, необходимо отключить провод, соединяющий их.
Для этого используйте заднюю часть лопатки, чтобы выдавить две белые вкладки, соединенные с проводом, которые удерживают материнскую плату и переднюю крышку вместе.
Шаг 7

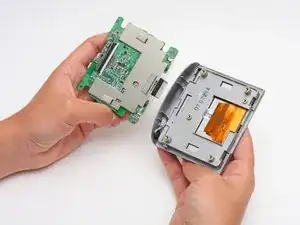

Материнская плата теперь отключена от передней сборки
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
