Замена экрана TomTom ONE
Экран TomTom ONE, вероятно, будет поцарапан и/или расколот в результате износа. Это руководство проведет вас шаг за шагом через процесс его замены.
Шаг 1

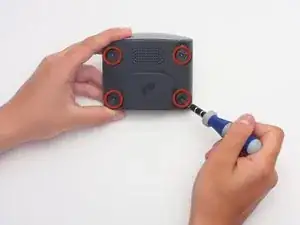

Используйте отвертку Torx T-9 для откручивания четырех винтов на крышке задней части.
Шаг 2

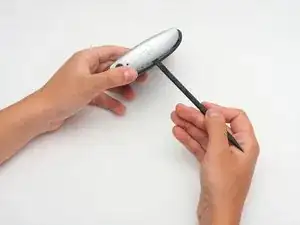

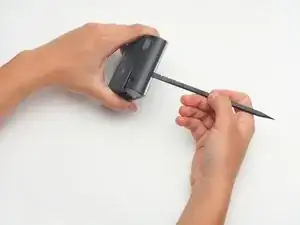

С помощью лопатки осторожно приподнимите заднюю крышку от передней. Проще начать с одного из боков и двигаться вокруг устройства.
Шаг 3
Осторожно отделите заднюю крышку от передней. Будьте внимательны, чтобы не тянуть слишком сильно, так как есть два набора проводов, соединяющих устройство.
Шаг 4

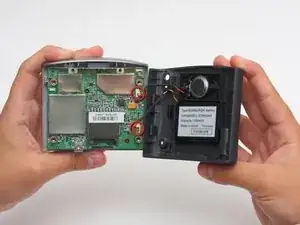

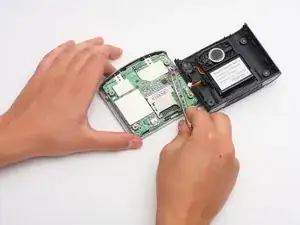

После разделения двух крышек используйте пинцет или даже пальцы, чтобы аккуратно отключить два набора проводов, соединенных с материнской платой и задней крышкой. Возможно, вам придется немного покачать провода, чтобы их отключить.
Шаг 5
Затем вам необходимо удалить материнскую плату с переднего экрана.

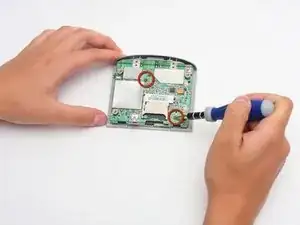

Используйте отвертку Torx T-7 для откручивания двух винтов.
Шаг 6
Перед тем как отделить материнскую плату от передней крышки, вы должны отключить провод, соединяющий их.

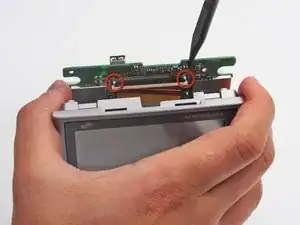

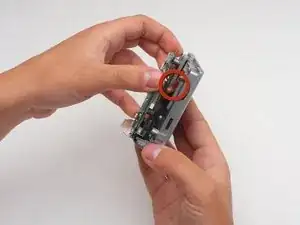

Для этого используйте заднюю часть лопатки, чтобы выдвинуть два белых язычка, соединенных с проводом, которые удерживают материнскую плату и переднюю крышку вместе.
Шаг 7

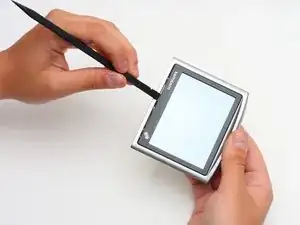

После разделения используйте лопатку, чтобы приподнять края внешнего корпуса.
Шаг 8

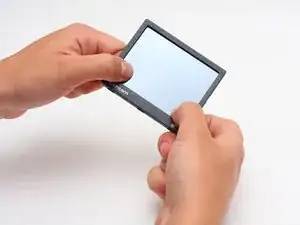

Примените давление большим пальцем, чтобы снять экран с внутреннего корпуса.

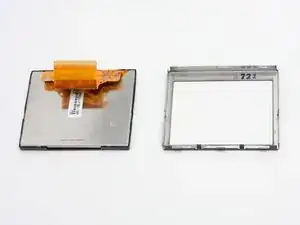

Экран и передняя крышка теперь отсоединены.
Перевод руководства с ifixit.com
