Замена выключателя блока питания DBPOWER RD-810

Убедитесь, что проектор отключён от сети перед началом работ

Положите проектор вверх дном, чтобы получить доступ к винтам на нижней части корпуса.

Удалите пять винтов длиной 7 мм, используя отвертку Phillips #3 длиной не менее 2 дюймов.

Переверните проектор и снимите крышку, поддев её и подняв вверх.

Удалите три винта PH2 с крестообразной головкой длиной 6 мм.

Отключите ленточный кабель, откинув защёлку на разъёме и вытянув ленту.

Отключите трёхконтактные провода. Захватите обе стороны разъёма и разъедините их.

Держите разъём параллельно материнской плате, чтобы избежать повреждения пайки.

Поднимите материнскую плату и отложите в сторону.

Удалите пять винтов PH2 длиной 7 мм на чёрной пластине и поднимите пластину.

Поднимите алюминиевый радиатор, чтобы вынуть его из проектора.

На этом этапе материнская плата уже снята.

Удалите два винта PH2 длиной 9 мм.

Поднимите зеркало за блоком питания, чтобы получить доступ к печатной плате.

Выньте плату блока питания из проектора.

Отключите кабельный разъём, разъединив его стороны друг от друга.

Держите разъём параллельно печатной плате, чтобы избежать повреждения пайки.

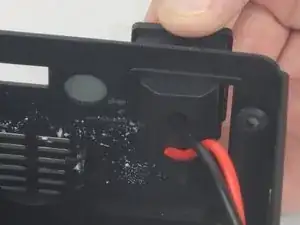

Используя маленький пластиковый толкатель, нажмите на две защёлки по бокам выключателя блока питания, затем выдавите его из корпуса.
