Замена объектива DBPOWER T20

Переверните устройство и положите его на плоскую поверхность.

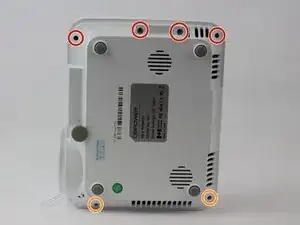

Удалите четыре винта (9 мм) с помощью отвертки PH2.

Удалите два винта (7 мм), расположенные рядом, с помощью отвертки PH2.

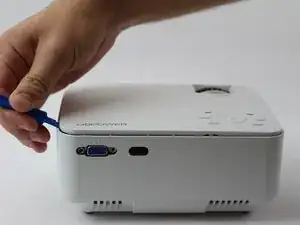

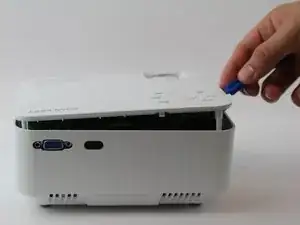

Переверните устройство и подденьте верхнюю крышку пластиковой лопаткой для вскрытия.

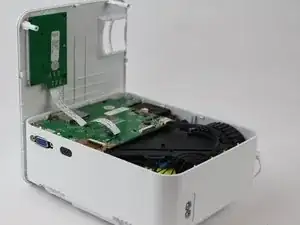

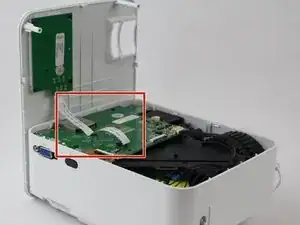

Отсоедините ленточный кабель, соединяющий материнскую плату с платой управления кнопками, аккуратно потянув его из разъема.

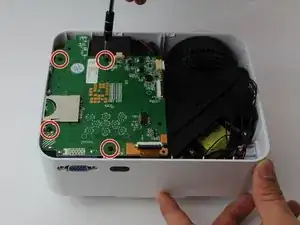

Удалите четыре винта (6 мм), крепящие материнскую плату, используя отвертку J0.

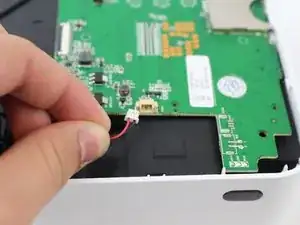

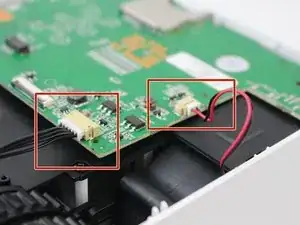

Отсоедините два кабеля, подключённых к материнской плате: чёрный кабель питания и красно-чёрный кабель вентилятора.

чёрный кабель требует большего усилия для отсоединения, чем другие кабели.

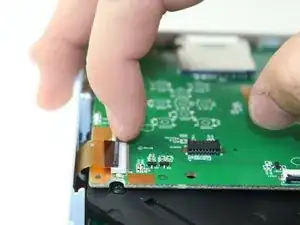

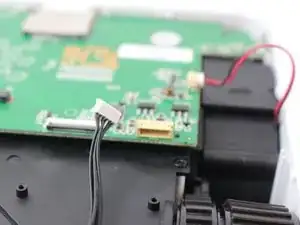

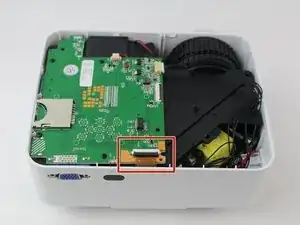

Поднимите чёрный фиксатор на ZIF-разъёме и извлеките ленточный кабель, который соединяет дигитайзер с материнской платой.

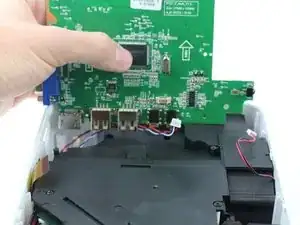

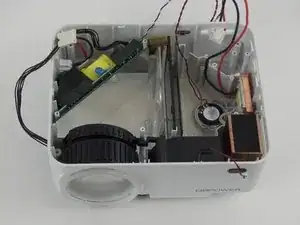

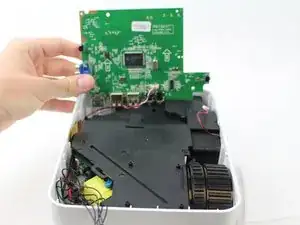

Поднимите материнскую плату, сначала сдвинув вбок, а затем вверх, чтобы избежать портов.

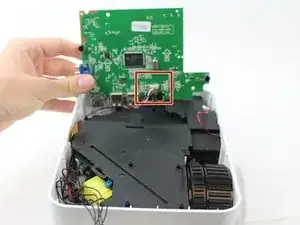

Удалите провода, присоединяющие пьезоэлектрические динамики к материнской плате.

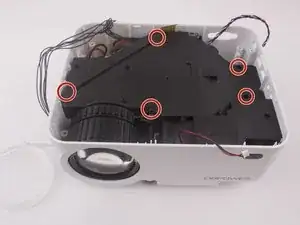

Удалите пять винтов, закрепляющих чёрную пластмассовую крышку, с помощью отвертки J0.

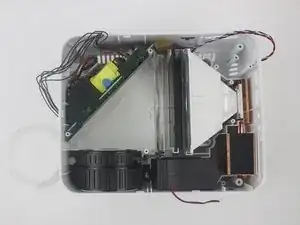

Поднимите вверх и выньте крышку.

Лампа не требуется для снятия на этом шаге.

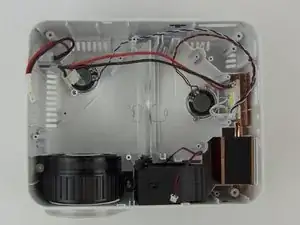

Отсоедините рычаг коррекции кейстоуна от корпуса объектива.

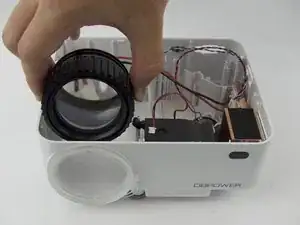

Объектив находится на петле, поэтому он должен легко сниматься; если этого не происходит, покачайте его вперёд или назад для регулировки.

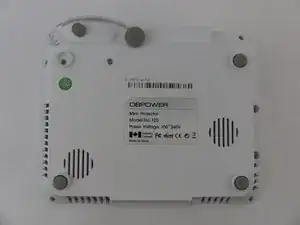

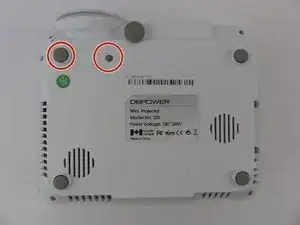

Снимите резиновую ножку и гарантийную наклейку, находящиеся под устройством.

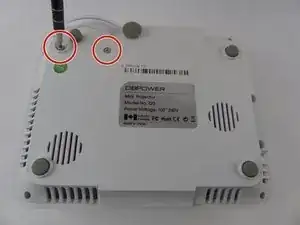

Удалите два винта на нижней стороне устройства с помощью отвертки J0.

Снимите кольцо регулировки фокуса с корпуса объектива.
