Замена динамика DBPOWER T20
Следуйте оставшимся шагам этого руководства, чтобы найти и заменить динамики, расположенные на внутренней нижней части корпуса устройства. Будьте осторожны, чтобы не перепутать динамики с батареями, так как они похожи по внешнему виду.
Шаг 1
Переверните устройство и положите его на ровную поверхность.
Шаг 2
Удалите четыре винта (9 мм) крестовой отверткой PH2.
Удалите два винта (7 мм) крестовой отверткой PH2.
Шаг 3
Переверните устройство и отожмите верхнюю часть корпуса пластиковой лопаткой для вскрытия.
Шаг 4
Снимите ленточный кабель, соединяющий материнскую плату с платой управления кнопками, аккуратно потянув его из разъёма.
Шаг 5
Удалите четыре винта (6 мм), крепящие материнскую плату, отверткой J0.
Шаг 6
Отсоедините два кабеля, подключённых к материнской плате: чёрный кабель питания и красно‑чёрный кабель вентилятора.
чёрный кабель требует большего усилия при отключении, чем другие кабели.
Шаг 7
Поднимите чёрный защёлк на ZIF‑разъёме и извлеките ленточный кабель, который подключает дигитайзер к материнской плате.
Шаг 8

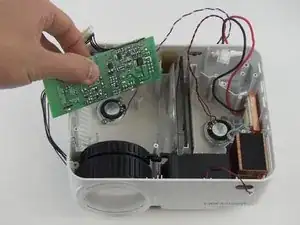

Поднимите материнскую плату, сначала сдвинув вбок, а затем вверх, чтобы не повредить разъёмы.
Шаг 9
Отсоедините провода, соединяющие пьезоэлектрические динамики с материнской платой.
Шаг 10
Удалите пять винтов, фиксирующих чёрную пластиковую крышку, отверткой J0.
Поднимите вверх и выньте крышку.
Шаг 11

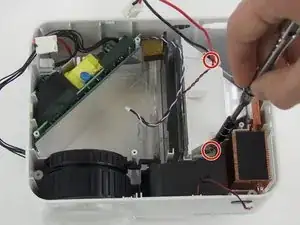

Удалите два винта (3 мм), крепящие кронштейн, и извлеките отражатель, используя крестовую отвертку J0.
Шаг 12

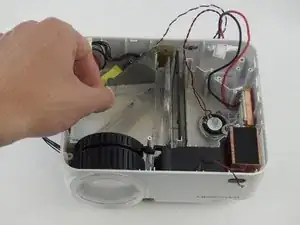

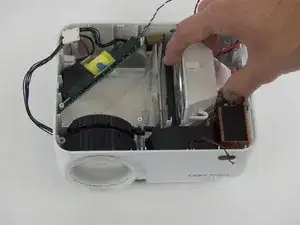

Сдвиньте зеркало прямо вверх, чтобы снять его.
Шаг 13

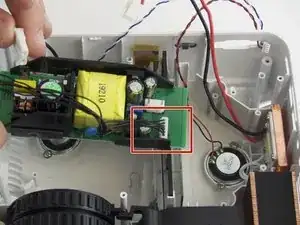

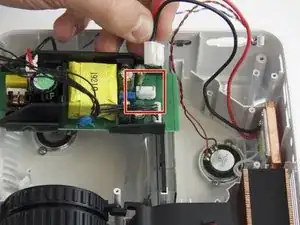

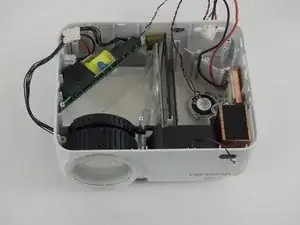

Выньте источник питания, сдвинув его, и отключите его кабели от разъёма питания и от подсветки.
Шаг 14

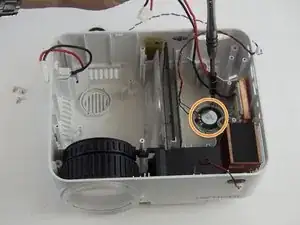

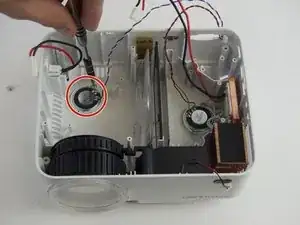

Удалите винты, удерживающие первый динамик, отверткой J0.

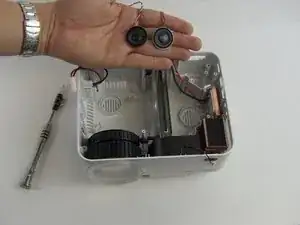

Удалите винты, фиксирующие второй динамик.
Заключение
Чтобы собрать устройство обратно, выполните указанные инструкции в обратном порядке.
