Замена объектива DBPOWER RD-810

Перед началом работы убедитесь, что проектор отключён от сети

Поместите проектор вверх дном, чтобы получить доступ к винтам на нижней панели.

Открутите пять винтов длиной 7 мм с помощью фигурной отвёртки №3, длина стержня которой составляет не менее 5 см.

Переверните проектор и снимите крышку, приподняв её вверх.

Открутите три винта с крестообразной головкой PH2 длиной 6 мм.

Отсоедините ленточный кабель, откинув защёлку на разъёме, затем извлеките кабель.

Отсоедините три проводных разъёма. Удерживайте обе части разъёма и разъедините их.

Сохраняйте параллельное положение разъёма относительно материнской платы, чтобы не повредить припаянные контакты.

Приподнимите материнскую плату и отведите её в сторону.

Открутите пять винтов с крестообразной головкой PH2 длиной 7 мм на чёрной пластине и снимите пластину.

Приподнимите алюминиевый радиатор и извлеките его из проектора.

На этом шаге материнская плата уже удалена.

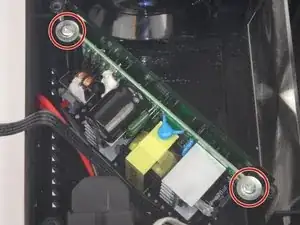

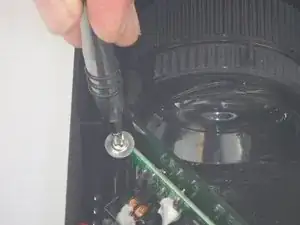

Открутите два винта с крестообразной головкой PH2 длиной 9 мм.

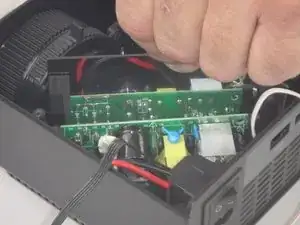

Приподнимите зеркало, расположенное за платой блока питания, чтобы получить доступ к плате.

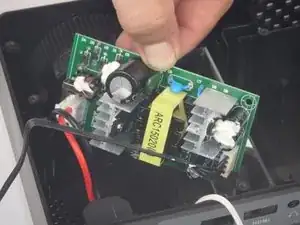

Извлеките плату блока питания из проектора.

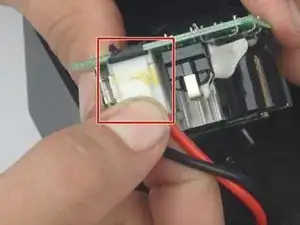

Отсоедините кабельный разъём, потянув обе стороны разъёма в противоположные стороны.

Сохраняйте параллельное положение разъёма относительно платы, чтобы не повредить припаянные контакты.

Переверните проектор и открутите два винта с крестообразной головкой PH2 длиной 6 мм.

Переверните проектор так, чтобы открытое отверстие было направлено вверх.

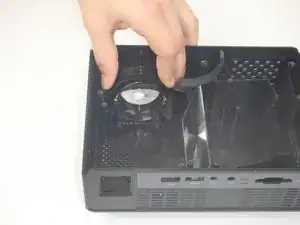

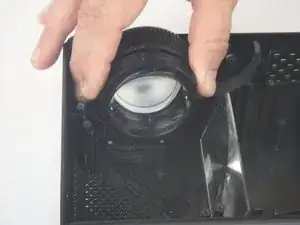

Приподнимите объектив немного вверх, затем сдвиньте его внутрь проектора, после чего полностью извлеките его вверх и отведите в сторону.
