Замена вентилятора DBPOWER T20

Переверните устройство и положите его лицевой стороной вниз.

Открутите четыре винта (9 мм) с помощью отвёртки PH2.

Открутите два винта (7 мм) с помощью отвёртки PH2.

Переверните устройство и откиньте верхнюю крышку с помощью пластиковой открывалки.

Отсоедините ленточный кабель, соединяющий материнскую плату и плату управления кнопками, аккуратно вытянув его из разъёма.

Открутите четыре винта (6 мм), крепящих материнскую плату, с помощью отвёртки J0.

Отсоедините два кабеля от материнской платы: чёрный силовой кабель и красно-чёрный кабель вентилятора.

Для отсоединения чёрного кабеля требуется больше усилия, чем для других кабелей.

Поднимите чёрную защёлку на разъёме ZIF и извлеките ленточный кабель, соединяющий цифровой преобразователь с материнской платой.

Приподнимите материнскую плату вбок, а затем вверх, чтобы не задеть разъёмы.

Отключите провода, соединяющие пьезоэлектрические динамики с материнской платой.

Открутите пять винтов, крепящих чёрную пластиковую крышку, с помощью отвёртки J0.

Приподнимите и извлеките крышку.

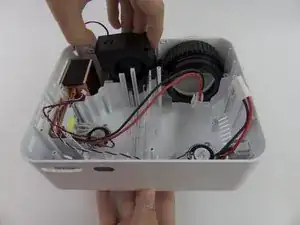

Вытяните вентилятор вверх и извлеките его из корпуса.

На этом изображении лампа и разъём питания сняты для лучшей видимости, но их не обязательно демонтировать для замены вентилятора.
