Замена блока питания Epson Home Cinema 2150
Замена блока питания необходима, если проектор не подаёт признаков жизни, несмотря на использование исправного кабеля питания. Блок питания расположен внутри проектора Epson Home Cinema 2150 примерно посередине справа, рядом с объективом. Это тяжёлая чёрная коробка.
Блок питания предназначен для подачи необходимого напряжения на проектор.
Шаг 1


Отключите устройство и дайте ему остыть до комнатной температуры. Игнорирование этого требования может привести к поражению электрическим током или незначительным ожогам.

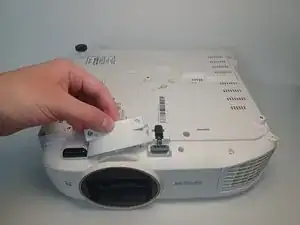

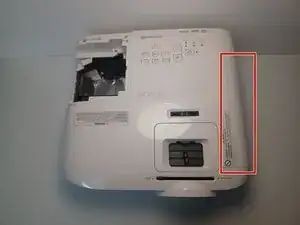

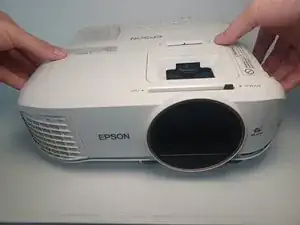

Разместите проектор Epson Home Cinema 2150 таким образом, чтобы большая углублённая панель была обращена к Вам.
Отвинтите один винт длиной 6 мм с крестообразным шлицем Phillips #2, удерживающий крышку доступа.

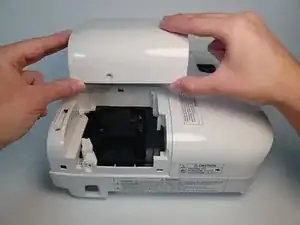

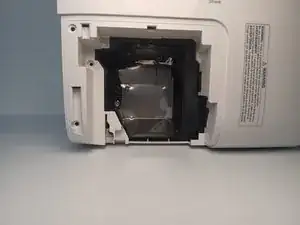

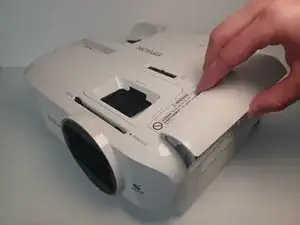

Сдвиньте панель горизонтально, затем приподнимите и снимите крышку доступа.
Шаг 2

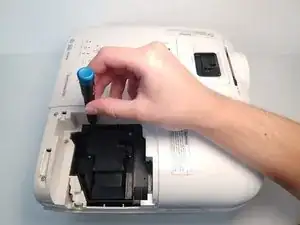

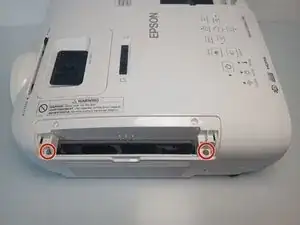

Ослабьте и снимите два винта, удерживающих лампу.
Снимите два винта длиной 9 мм с крестообразным шлицем Phillips #2.
Шаг 3

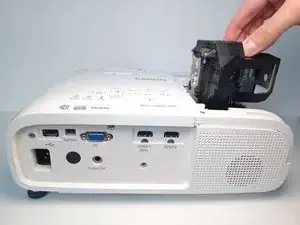

Потяните вверх за пластиковую крышку лампы четырьмя пальцами.
При извлечении лампы возможно почувствовать некоторое сопротивление.
Шаг 4

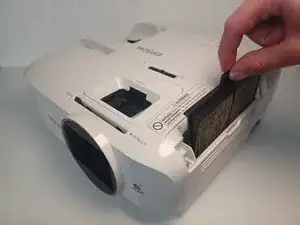

Снимите крышку воздушного фильтра. Захватите деталь двумя пальцами сверху и снизу в центре.
Возьмитесь за выступающую часть воздушного фильтра и вытяните фильтр наружу.
Шаг 5

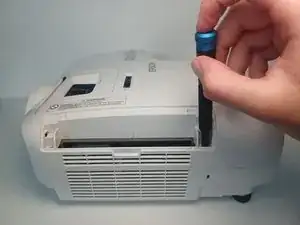

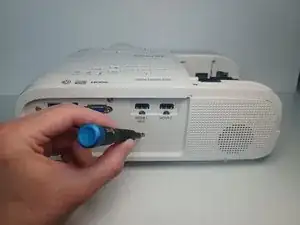

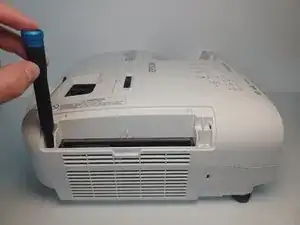

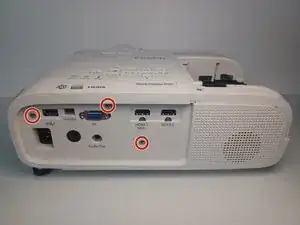

С задней стороны проектора снимите три винта длиной 6 мм с крестообразным шлицем Phillips #1.
Шаг 6


С нижней стороны устройства снимите одиннадцать винтов длиной 9,5 мм с крестообразным шлицем Phillips #1.
Снимите два винта длиной 6 мм с крестообразным шлицем Phillips #1.
Снимите оставшиеся пластиковые детали корпуса.
Шаг 7

Через отсек доступа к лампе снимите четыре винта длиной 9,5 мм с крестообразным шлицем Philips #1
Шаг 8


Через отсек фильтра отвинтите два винта длиной 9,5 мм с крестообразным шлицем #1.
Шаг 9

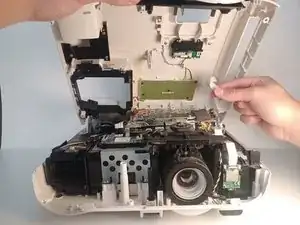

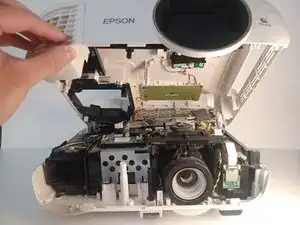

Приподнимите верхнюю часть корпуса устройства.
Чрезмерное или слишком сильное поднимание может повредить кабели, соединяющие корпус с материнской платой.
Шаг 10

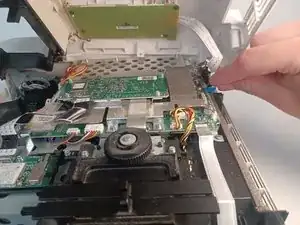

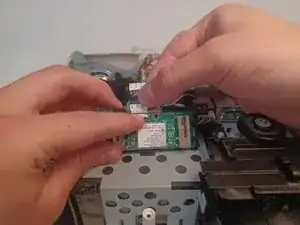

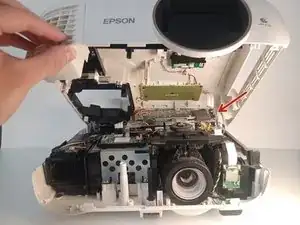

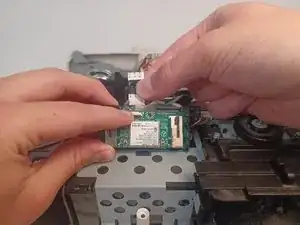

Отсоедините ленточный кабель от материнской платы.
Ленточные кабели являются хрупкими. Чтобы избежать чрезмерного напряжения, тяните кабель, используя плоские поверхности двух пальцев.
Шаг 11


Снимите три винта длиной 5 мм с крестообразным шлицем Phillips #1.
Шаг 12

Нажмите на металлический разъём и плотно потяните за оставшийся ленточный кабель.
Шаг 13

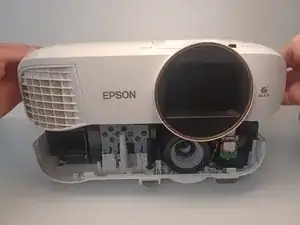

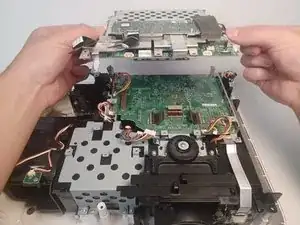

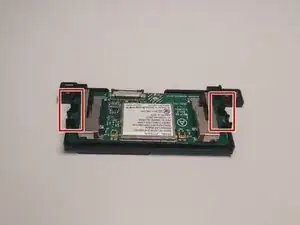

Потяните за защёлки на корпусе двумя пальцами с противоположных концов и снимите корпус.
Шаг 14

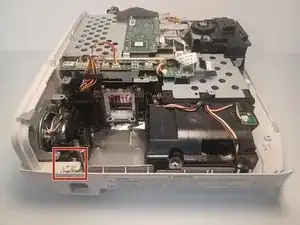

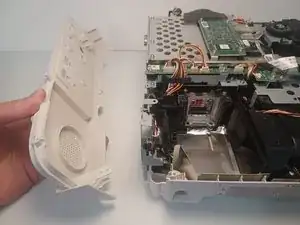

Потяните вверх на фиксирующую защёлку задней панели.
Отведите заднюю панель от устройства, чтобы снять её.
Шаг 15

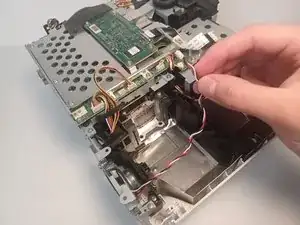

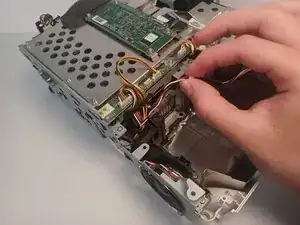

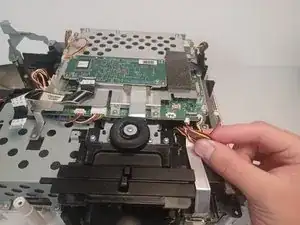

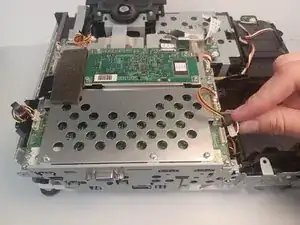

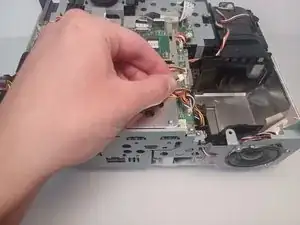

Отсоедините провод динамика от материнской платы.
Отсоединяя разъём, потяните за конец провода вверх.
Шаг 16

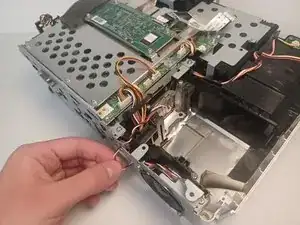

Протяните провод динамика через металлический каркас.
Шаг 17

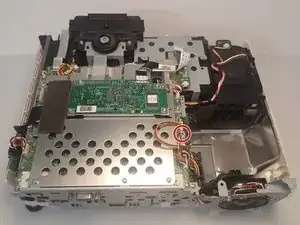

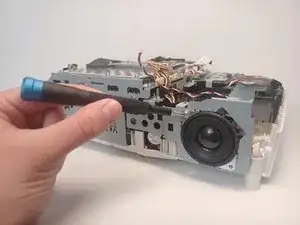

Снимите два винта длиной 6 мм с крестообразным шлицем Phillips #1.

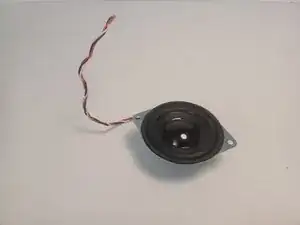

После удаления винтов динамик выпадет.
Шаг 18

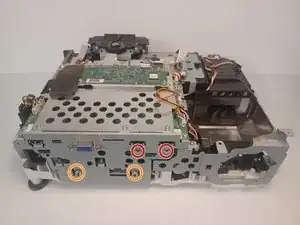

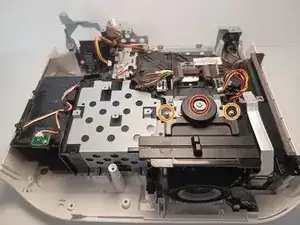

Снимите два винта длиной 6 мм с крестообразным шлицем Phillips #1.
Снимите два винта длиной 5 мм с крестообразным шлицем Phillips #1.
Шаг 19

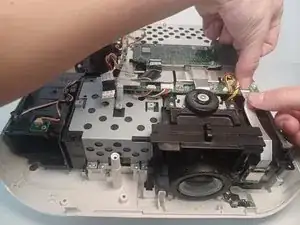

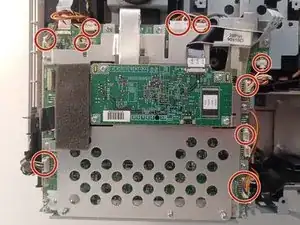

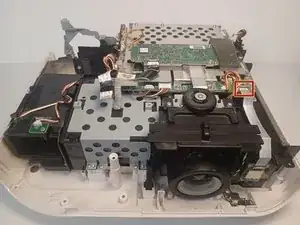

Отсоедините в общей сложности 10 соединений на материнской плате.
Отсоединяйте провода по отдельности, чтобы избежать повреждения материнской платы или самих проводов.
Шаг 20


Нажмите на металлический разъём и потяните вверх, чтобы отсоединить оставшийся ленточный кабель.
Ленточные кабели хрупкие. Чтобы избежать ненужной нагрузки на кабель, тяните за него плоской поверхностью двух пальцев.
Шаг 21

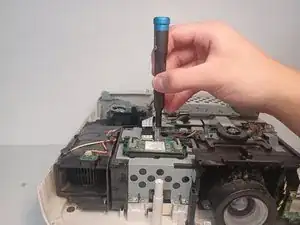

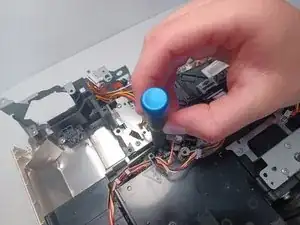

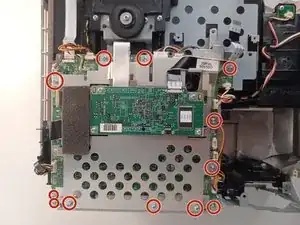

Выкрутите двенадцать винтов Phillips #1 длиной 5 мм.

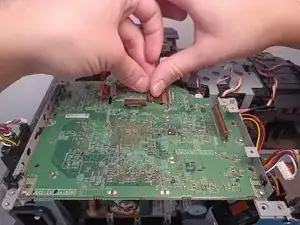

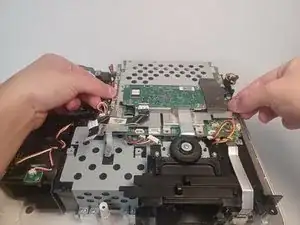

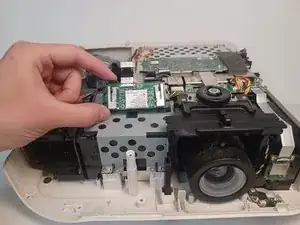

Двумя руками аккуратно приподнимите первую половину материнской платы.
Шаг 22

Отсоедините три коричневых ленточных разъёма от платы.
Ленточные кабели хрупкие. Чтобы избежать ненужной нагрузки на кабель, тяните за него плоской поверхностью пальца.
Выкрутите четыре винта Phillips #1 длиной 5 мм.
Выкрутите два винта Phillips #1 длиной 3 мм.

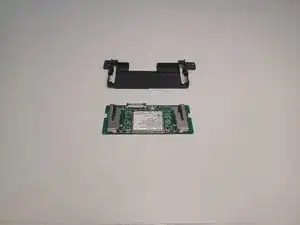

Вытяните материнскую плату вверх, чтобы удалить её из проектора.
Шаг 23

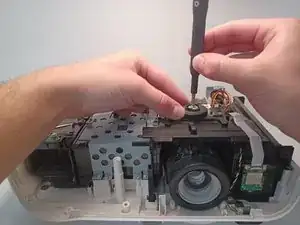

Выкрутите один винт Phillips #1 длиной 7,5 мм.
Выкрутите два винта Phillips #1 длиной 6 мм.
Отведите в сторону чёрные пластиковые слайдеры объектива.
Шаг 24


Выкрутите пять винтов Phillips #1 длиной 9,5 мм.
Выкрутите один винт Phillips #2 длиной 6,0 мм.
Этот винт расположен справа от заднего винта длиной 9,5 мм.

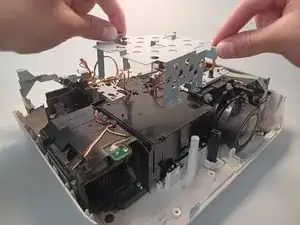

Снимите металлическую скобу, потянув её вверх за боковые стороны.
Шаг 25

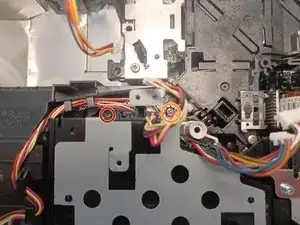

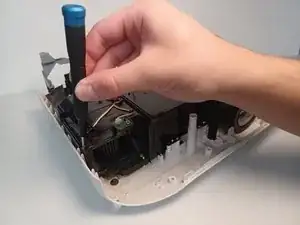

Выкрутите винт Phillips #1 длиной 9,5 мм, расположенный за блоком питания.
Освободите кабель вентилятора, размотав его от блока питания, чтобы обеспечить лучший доступ к винту.
Выкрутите винт Phillips #1 длиной 10 мм.
Шаг 26


Отведите кабель вентилятора в сторону, чтобы обеспечить свободный доступ к сенсору под ним.

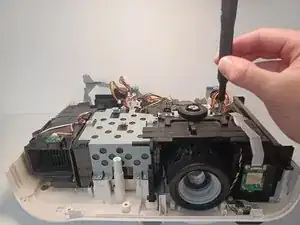

Плоскогубцами потяните сенсор вверх, чтобы извлечь его из узла вентилятора.
Шаг 27

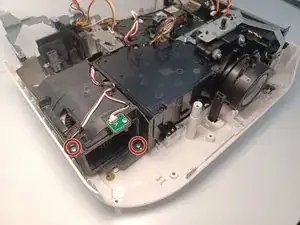

Выкрутите два винта Phillips #1 длиной 9,5 мм.
Шаг 28

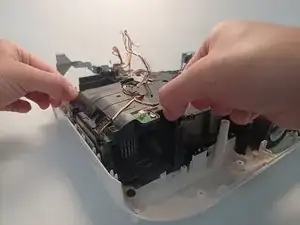

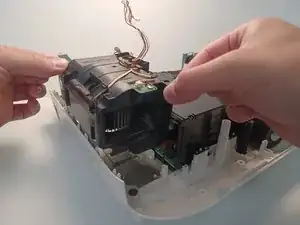

Аккуратно приподнимите узел вентилятора вверх, чтобы извлечь его из проектора.
Шаг 29

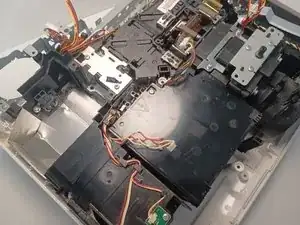

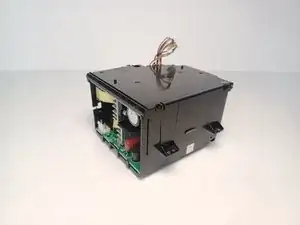

Блок питания представляет собой чёрный корпус. Внутри находятся две соединённые платы, каждая с одним разъёмом.

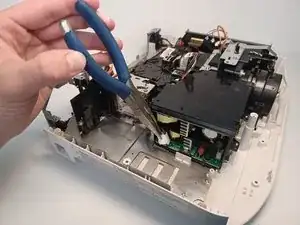

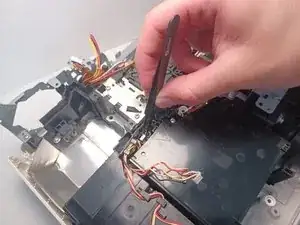

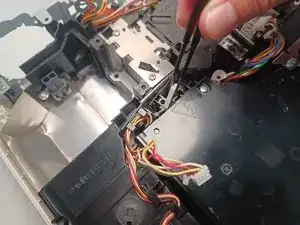

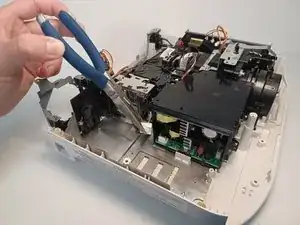

Используя плоскогубцы с тонкими губками, отсоедините первый белый кабель от платы.
Компоненты блока питания могут оставаться заряженными. Избегайте прикосновений ко всем элементам, кроме разъёма, чтобы предотвратить риск поражения электрическим током.
Шаг 30

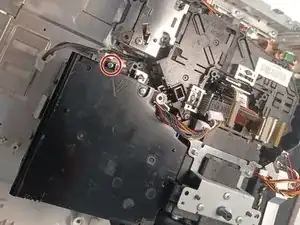

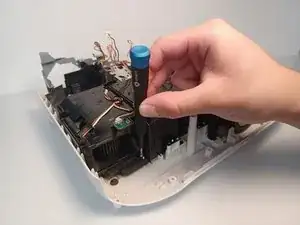

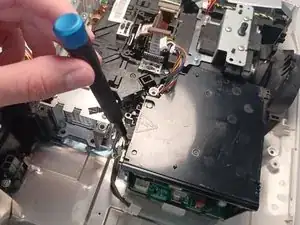

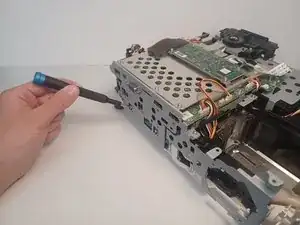

С задней стороны блока питания выкрутите один винт Phillips #1 длиной 9,5 мм.
Шаг 31

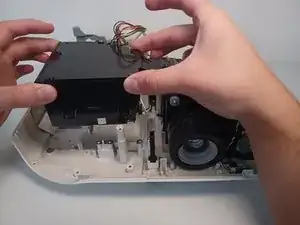

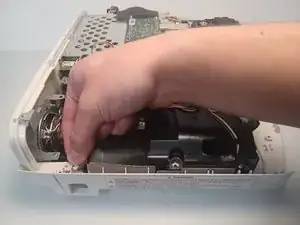

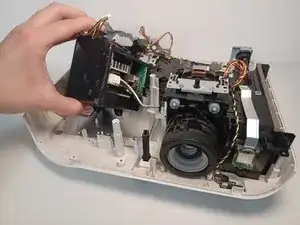

Аккуратно приподнимите блок питания вверх на 5–8 см, не создавая натяжения на оставшихся проводах.
Наклоните блок питания в сторону, чтобы обеспечить свободный доступ к оставшемуся разъёму.

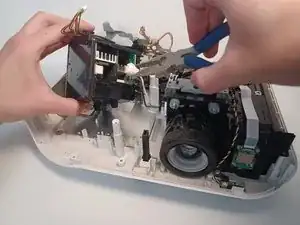

Используя плоскогубцы с тонкими губками, отсоедините оставшиеся провода от разъёма блока питания.
Шаг 32

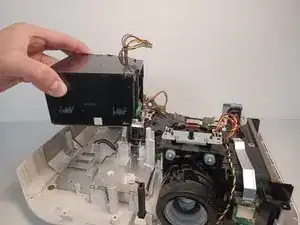

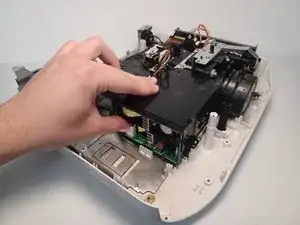

Извлеките блок питания.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
