Замена увеличителя DBPOWER RD-810
Увеличитель усиливает свет от светодиода перед тем, как он пройдет через имиджер. Его удаление обеспечивает лучший доступ к имиджеру и светодиоду.
Шаг 1
Убедитесь, что проектор отключен от сети перед началом
Положите проектор вверх дном, чтобы получить доступ к винтам на дне.
Удалите пять винтов длиной 7 мм с помощью отвертки Phillips #3 длиной не менее 5 см.
Шаг 2
Переверните проектор и затем снимите крышку, поднимая ее вверх.
Шаг 3
Удалите три винта PH2 длиной 6 мм с головкой Phillips.
Отключите шлейф, подняв защелку на разъеме и затем вытянув шлейф.
Шаг 4
Отключите три проводных разъема. Удерживайте обе стороны разъема и разъедините.
Держите разъем параллельно материнской плате, чтобы избежать повреждения паяного соединения.
Поднимите материнскую плату и уберите ее в сторону.
Шаг 5
Удалите пять винтов PH2 длиной 7 мм на черной пластине и поднимите пластину.
Поднимите алюминиевый радиатор, чтобы удалить его из проектора.
Материнская плата уже была удалена на этом шаге.
Шаг 6

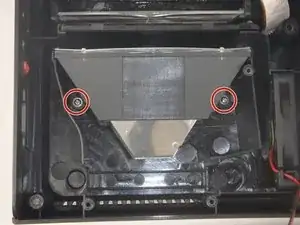

Удалите два винта PH2 длиной 9 мм с головкой Phillips.
Поднимите увеличитель из проектора.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
