DBPOWER T20 Замена лампы
Просто вытащите лампу после удаления винтов. Для этого не потребуется больших усилий, поэтому если лампа не выходит, убедитесь, что вы вынули все винты в шагах, предшествующих извлечению.
Шаг 1
Переверните устройство и положите его на ровную поверхность.
Шаг 2
Удалите четыре винта (9 мм) крестовой отверткой PH2.
Удалите два винта (7 мм) крестовой отверткой PH2.
Шаг 3
Переверните устройство и подденьте верхнюю крышку пластиковой лопаткой.
Шаг 4
Отсоедините ленточный кабель, соединяющий плату с платой управления кнопками, аккуратно вытянув его из разъема.
Шаг 5
Удалите четыре винта (6 мм), крепящие плату, отверткой J0.
Шаг 6
Отсоедините два кабеля, подключенные к плате: черный кабель питания и красно-черный кабель вентилятора.
черный кабель требует большего усилия для извлечения, чем другие кабели.
Шаг 7
Поднимите черный защелкивающий язычок на ZIF-разъеме и извлеките ленточный кабель, который подключает дигитайзер к плате.
Шаг 8
Поднимите плату, сначала сдвинув вбок, затем вверх, чтобы не повредить порты.
Шаг 9
Отсоедините провода, подключающие пьезоэлектрические динамики к плате.
Шаг 10
Удалите пять винтов, фиксирующих черную пластиковую крышку, отверткой J0.
Поднимите вверх и выньте крышку.
Шаг 11
Удалите два винта, крепящие лампу, отверткой J0.
Шаг 12

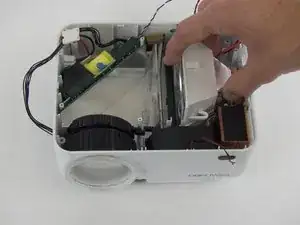

Поднимите вверх, чтобы извлечь лампу.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
