Замена матрицы DBPOWER RD-810
Матрица формирует изображение, которое отображает проектор. Поскольку пыль или грязь на матрице могут вызвать искажения, важно содержать её в чистоте. Если изображение не отображается или оно размытое либо искажённое, возможно, матрицу нужно очистить или заменить.
Шаг 1
Перед началом убедитесь, что проектор отключён от сети
Положите проектор вверх дном, чтобы получить доступ к винтам на нижней части корпуса.
Удалите пять винтов длиной 7 мм, используя отвертку Phillips #3 длиной не менее 2 дюймов.
Шаг 2
Переверните проектор и снимите крышку, поднимая её вверх.
Шаг 3
Удалите три винта с головкой Phillips PH2, длиной 6 мм.

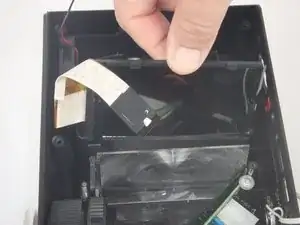

Отключите ленточный кабель, приподняв защёлку на разъёме, затем выньте ленту.
Шаг 4
Отключите три проводных разъёма. Захватите обе стороны разъёма и разъедините их.
Держите разъём параллельно материнской плате, чтобы не повредить паечное соединение.
Поднимите материнскую плату и отведите её в сторону.
Шаг 5
Удалите пять винтов PH2 длиной 7 мм на чёрной пластине и поднимите пластину.
Поднимите алюминиевый радиатор, чтобы вынуть его из проектора.
В этом шаге материнская плата уже снята.
Шаг 6
Поднимите матрицу строго вертикально вверх, чтобы вынуть её из проектора.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
