Замена центрального вентилятора проектора BenQ MP512ST

Убедитесь, что проектор выключен, прежде чем начинать разборку.

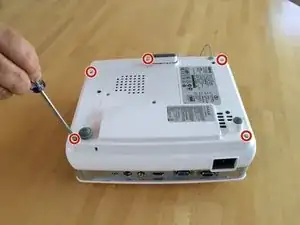

Удалите пять винтов с крестовой шлицей на нижней части проектора.

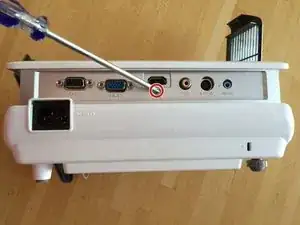

Удалите винт с крестовой шлицей на задней части проектора.

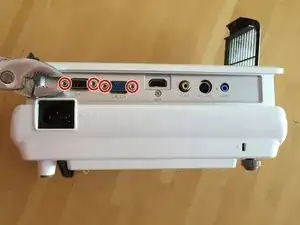

Удалите четыре фиксационных винта.

Возможно, сначала потребуется использовать плоскогубцы, если фиксирующие винты слишком тугие для закручивания пальцами.

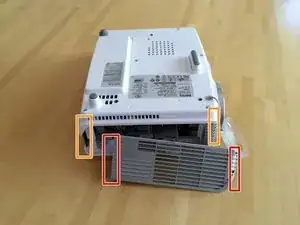

Отожмите боковые панели корпуса, используя пальцы.

Не тяните слишком сильно за боковые панели, поскольку вы можете повредить провода динамиков, прикреплённые к ним.

Отщёлкните защёлки, соединяющие остальные части корпуса, проводя пальцами под краями.

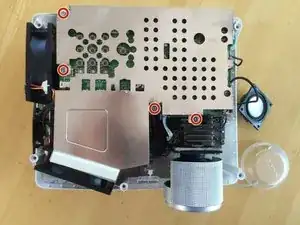

Снимите металлическую пластину, закрывающую плату, удалив четыре винта с крестовой шлицей.

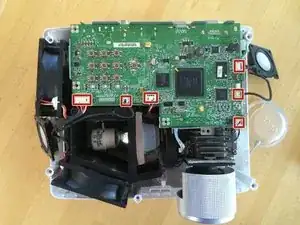

Отключите шесть кабелей, аккуратно потянув вверх за разъём кабеля.

Избегайте тянуть за часть разъёма, прикреплённую к плате, так как вы можете случайно оторвать её.

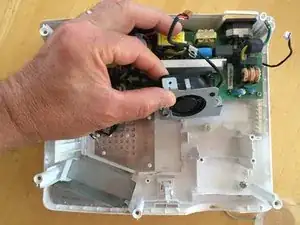

Снимите два вентилятора.

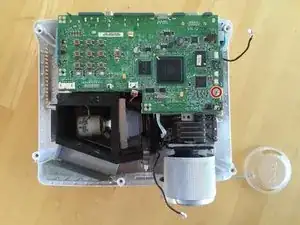

Удалите один винт с крестовой шлицей на плате.

Аккуратно приподнимите плату, чтобы вынуть её.

Плата всё ещё имеет несколько соединений с другой платой, расположенной под ней. Не беспокойтесь об этом — они отключатся по мере подъёма платы.

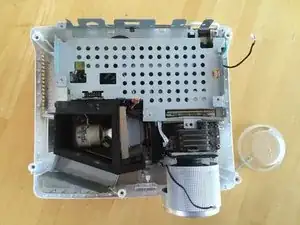

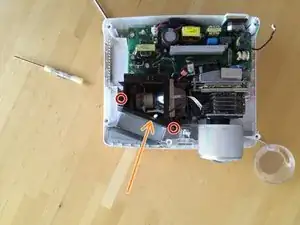

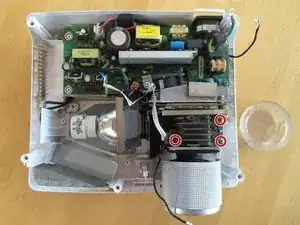

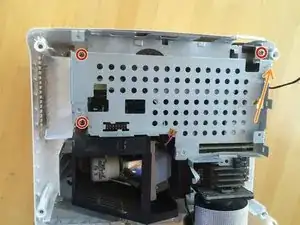

Удалите четыре винта с крестовой шлицей.

Оранжевая стрелка указывает на местоположение четвёртого винта, который видно на втором изображении.

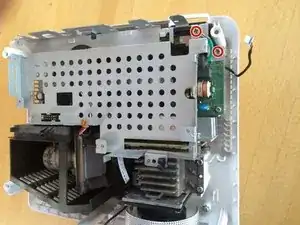

Удалите два винта с крестовой шлицей.

Винт слева находится между двумя высокими пластинами из пластика, что затрудняет его видимость.

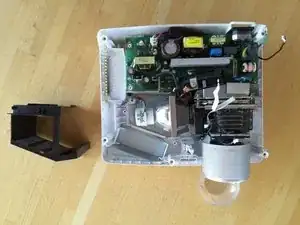

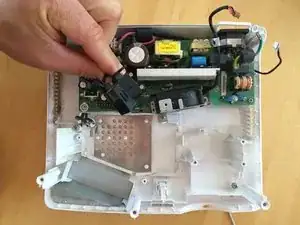

Поднимите чёрный пластиковый кожух вокруг лампы и извлеките его из проектора.

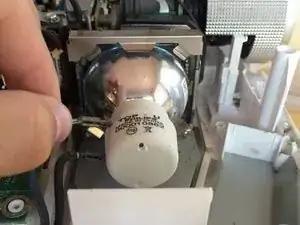

Отключите питание от лампы, аккуратно потянув за две металлические клеммы, прикреплённые к ней.

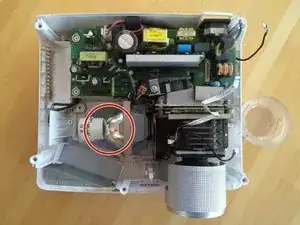

Удалите три винта, обведённые красным, которые крепят радиатор к нижней части корпуса.

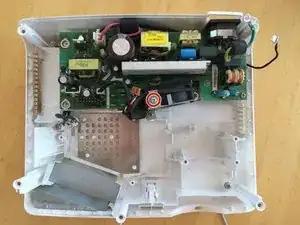

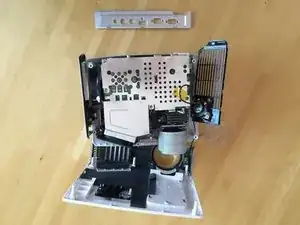

Поднимите комбинацию объектива и лампы из корпуса.

Необходимо снять комбинацию объектива и лампы, чтобы обеспечить удобный доступ к центральному вентилятору.

Удалите винт с крестовой шлицей.

Выдвиньте пластиковую деталь с левой стороны вентилятора из её положения.

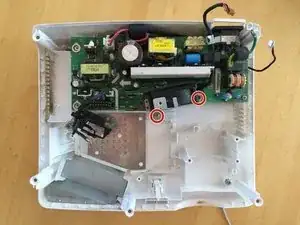

Удалите два винта.

Поднимите вентилятор и выньте его из корпуса.

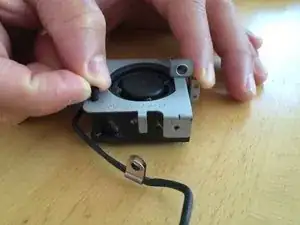

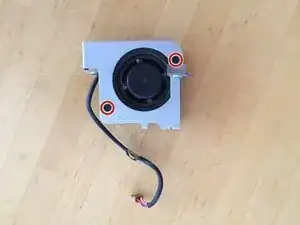

Отсоедините два разъёма, удерживающие вентилятор на металлической рамке.

Подденьте плоской отвёрткой или другим инструментом под головку разъёма и аккуратно подденьте вверх.

Установите новый вентилятор на место старого.
