Замена вентилятора Canon 7210
Этот ремонт полезно знать, если у Вашего проектора возникли проблемы с перегревом. Часто достаточно просто заменить неисправный вентилятор — относительно недорогую деталь. Это намного выгоднее, чем замена всего проектора.
Шаг 1
Открутите 4 внешних шурупа Phillips #0 длиной 9 мм. Они расположены по бокам проектора.
Шаг 2
Аккуратно приподнимите корпус двумя руками, двигаясь сзади наперёд.
Корпус всё ещё будет прикреплён небольшим проводом спереди, поэтому будьте осторожны, чтобы не оторвать его.
Шаг 3

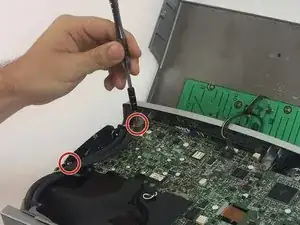

Открутите два шурупа Phillips #0 длиной 7 мм, крепящих вентилятор к материнской плате проектора.
Шаг 4

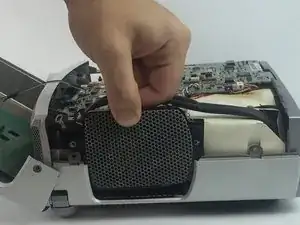

Удалите вентилятор, осторожно потянув его сверху вверх.
Не прилагайте чрезмерных усилий и не тяните резко, так как вентилятор всё ещё подключён к проектору другими проводами.
Шаг 5

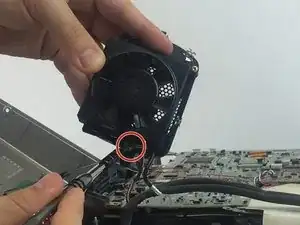

Открутите шуруп Phillips #0 длиной 7 мм, который крепит чёрный провод заземления, подключённый к вентилятору и проектору.
Шаг 6

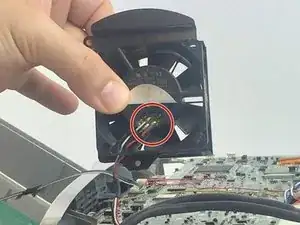

Отклейте наклейку сзади вентилятора, чтобы открыть разъём, к которому подключены красный, белый и чёрный провода.
Провода необходимо перерезать маленькими кусачками, чтобы полностью удалить вентилятор.
Завершение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
