Замена вентилятора вытяжки Epson PowerLite S4
Этот гид предназначен для того, чтобы сообщить вам, как заменить вентилятор вытяжки в проекторе Epson Powerlite S4 в случае его поломки или дефекта.
Чтобы предотвратить перегрев проектора, вентилятор вытяжки помогает рассеивать избыточное тепло, образуемое внутренними компонентами. Если не устранить неисправность, неисправный вентилятор вытяжки не сможет рассеивать тепло, что приведет к постоянной автоматической остановке проектора, а в случае дальнейшего игнорирования, лампа проектора может физически взорваться.
Прежде чем начинать, убедитесь, что проектор выключен и отключен от внешнего источника питания.
Шаг 1

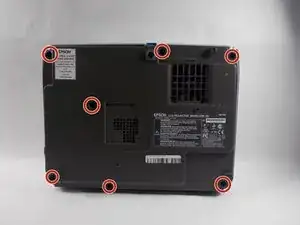

С направленной к вам нижней частью проектора используйте отвертку Phillips #00 для удаления семи винтов.
Шаг 2

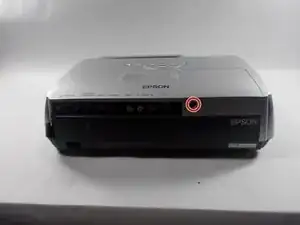

Используйте отвертку Phillips #00 для удаления одного винта на задней стороне проектора.
Сдвиньте панель в сторону.
Шаг 3

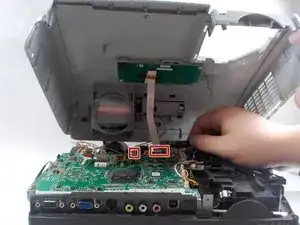

Осторожно поднимите верхнюю рамку с задней стороны проектора, стараясь не повредить соединения.
Отключите два кабеля от материнской платы.
Шаг 4

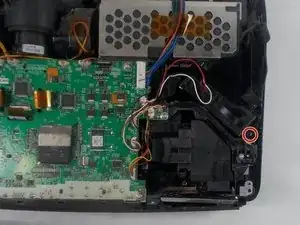

Используйте отвертку Phillips #00 для удаления одного винта.
Поднимите вентилятор и его кронштейн вверх и вытащите их из проектора.
Шаг 5

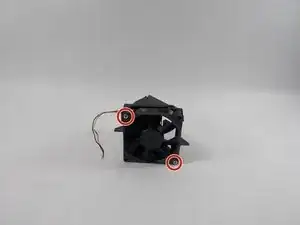

Используйте отвертку Phillips #00 для удаления двух винтов, крепящих вентилятор к его корпусу, а затем аккуратно разъедините каждую деталь.
Заключение
Для сбора устройства следуйте этим инструкциям в обратном порядке, используя новый вентилятор вытяжки.
