Замена вентилятора DBPOWER RD-810

Вентилятор удаляет теплый воздух изнутри проекторов. Если вентилятор не работает корректно, проектор может перегреться, что приведет к повреждению.

Этот руководств может помочь также держать вентилятор чистым от пыли и грязи, чтобы предотвратить перегрев.

Шаг 1

Убедитесь, что проектор отключен перед началом работы

Положите проектор вверх дном, чтобы получить доступ к винтам на дне.

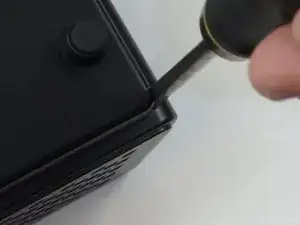

Удалите пять винтов длиной 7 мм с помощью отвертки Phillips #3 длиной не менее 5 см.

Переверните проектор и затем снимите крышку, поднимая ее вверх.

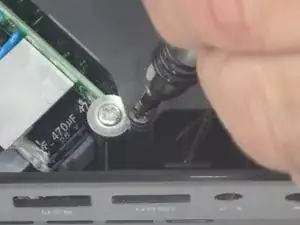

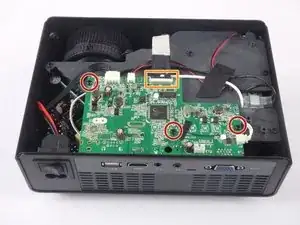

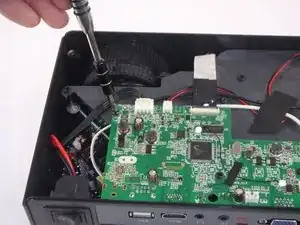

Удалите три винта PH2 длиной 6 мм с головкой типа Phillips.

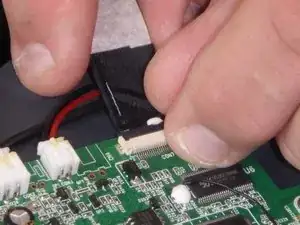

Отключите шлейф, подняв зажим на разъеме, а затем вытащите шлейф.

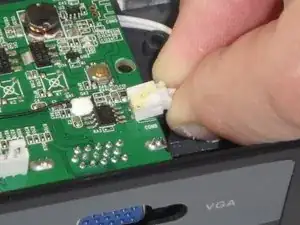

Отключите три проводных разъема. Удерживая разъем обеими сторонами, потяните его в стороны.

Держите разъем параллельно материнской плате, чтобы избежать повреждения соединения.

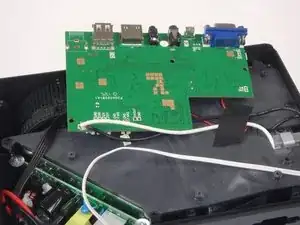

Поднимите материнскую плату и отложите в сторону.

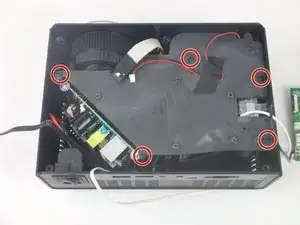

Удалите пять винтов PH2 длиной 7 мм на черной пластине и поднимите пластину.

Поднимите алюминиевый радиатор, чтобы удалить его из проектора.

Материнская плата уже удалена на этом шаге.

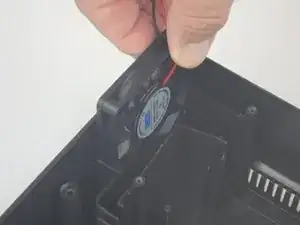

Поднимите вентилятор и извлеките его из проектора.

Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
