Замена динамика DBPOWER RD-810
Динамик создаёт звук, слышимый из проектора. Если звук искажен или отсутствует, возможно, динамик нужно заменить.
Динамик приклеен к боковой стороне проектора. Для разрушения клеевого соединения потребуется некоторое усилие. Не тяните за провод при попытке освободить динамик от клея.
Шаг 1
Перед началом убедитесь, что проектор отключён от сети
Положите проектор вверх ногами, чтобы получить доступ к винтам на дне.
Удалите пять винтов длиной 7 мм, используя крестовую отвертку #3 длиной не менее 2 дюймов.
Шаг 2
Переверните проектор и затем снимите крышку, поддев её вверх.
Шаг 3
Удалите три винта с крестообразным шлицем PH2 длиной 6 мм.
Отключите ленточный кабель, подняв защёлку на разъёме, затем вытяните ленту.
Шаг 4
Отключите трёхконтактные проводные разъёмы. Захватите разъём с обеих сторон и разъедините.
Держите разъём параллельно плате, чтобы избежать повреждения паяных соединений.
Поднимите материнскую плату и отведите её в сторону.
Шаг 5
Удалите пять винтов PH2 длиной 7 мм на чёрной пластине и снимите пластину.
Поднимите алюминиевый радиатор, чтобы извлечь его из проектора.
На этом шаге материнская плата уже снята.
Шаг 6
Удалите два винта PH2 длиной 9 мм.
Поднимите зеркало за блоком питания, чтобы получить доступ к плате.
Шаг 7
Извлеките плату блока питания из проектора.
Отключите кабельный разъём, разъединив его стороны.
Держите разъём параллельно плате, чтобы избежать повреждения паяных соединений.
Шаг 8

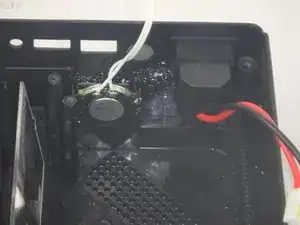

Осторожно потяните за динамик, чтобы разрушить клеевое соединение, затем отведите динамик в сторону.
Не тяните за провода при попытке разрушить клеевое соединение.
Заключение
Чтобы собрать устройство обратно, выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
