Замена USB-порта Zoom H1 Handy Recorder
Добро пожаловать в руководство по замене USB-порта Zoom H1 Handy Recorder. Иногда USB-порт корродирует, повреждается или теряет качество контакта, из‑за чего диктофон перестаёт правильно распознавать устройства или вообще не подключается. Это руководство содержит пошаговые инструкции по замене USB-порта. Несмотря на простоту руководства, требуется специальный навык: пайка.
Внимание! О пайке: существуют опасности, которые необходимо учитывать, требуемое оборудование и сами приёмы пайки. К счастью, у iFixit есть Вики по всем указанным вопросам. Перейдите туда для получения дополнительной информации. А теперь приведите ваш Zoom H1 Handy Recorder в рабочее состояние!
Шаг 1
Переверните устройство экраном вниз.
Шаг 2

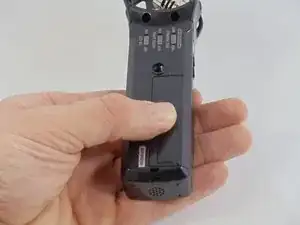

Снимите крышку батарейного отсека, нажав на защёлки и сдвинув её.
Шаг 3

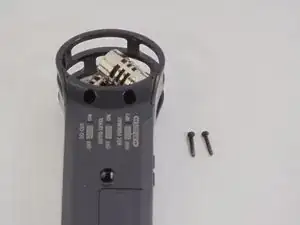

Выверните два (2) винта #00, 10 мм, расположенных под микрофоном на задней крышке.
Шаг 4
Осторожно приподнимите верхний край задней крышки одним пальцем.
Шаг 5

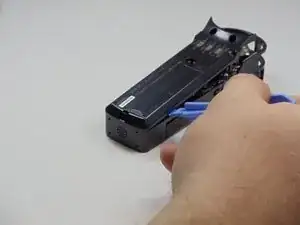

Снимите заднюю панель, используя пластиковый инструмент для съёма, чтобы поддеть крышку по краям.
Шаг 6

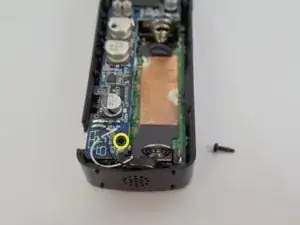

Выверните винт платы.
Этот винт расположен ближе к нижней части устройства на синей плате. Он находится сразу справа от USB-порта.
Шаг 7

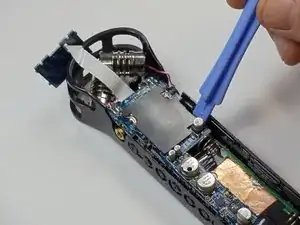

С помощью пластикового инструмента отсоедините синюю плату от зелёной платы под ней.
Шаг 8
Поверните плату на бок, чтобы открыть точки пайки USB.
Шаг 9

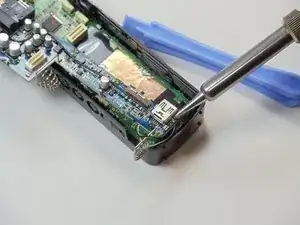

Запаяйте USB-порт, распаяв его в четырёх точках.
Будьте осторожны, чтобы не повредить провод, подключённый к USB-порту, при распайке.
Шаг 10

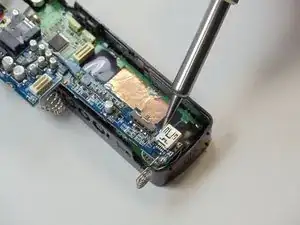

Установите новый USB-порт в то же место на плате и припаяйте его в каждой из четырёх точек.
Убедитесь, что вы припаяли провод в то же соединение, из которого его удаляли при распайке.
Шаг 11
Поверните плату обратно в исходное положение, чтобы порт оказался на нижней стороне платы.
Шаг 12
Замените винт платы.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
