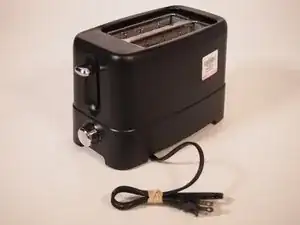

Разборка тостера Bella KitchenSmith 2 Slice Toaster 12082

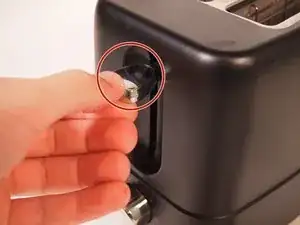

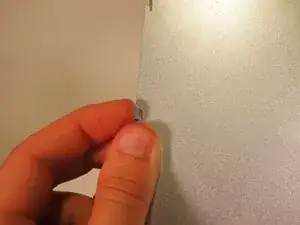

Снимите ручку тостера, крепко схватив её и потянув от корпуса.

Это может потребовать некоторого усилия — не бойтесь тянуть сильнее — вы не сломаете тостер.

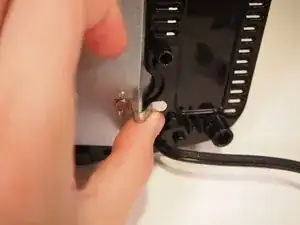

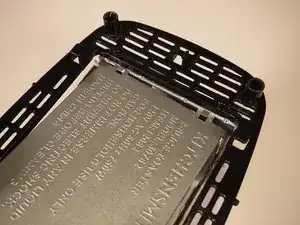

Переверните тостер. С помощью острого инструмента, например пинцета, снимите два резиновых уплотнителя с ножек тостера.

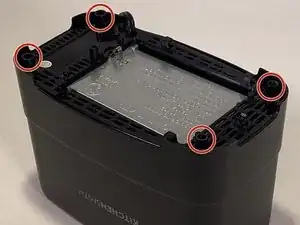

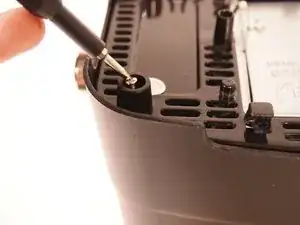

Отверткой Triangle #2 отвинтите четыре винта 100,0 мм с основания тостера.

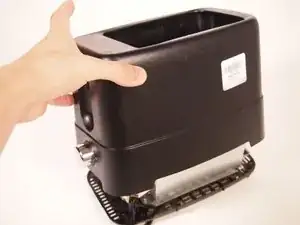

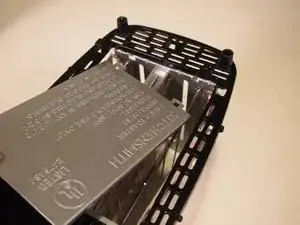

Снимите пластиковую крышку.

Вы можете почувствовать некоторое сопротивление в месте соединения ручки управления и её части на плате управления — слегка покачайте крышку и потяните вверх, крышка должна сняться.

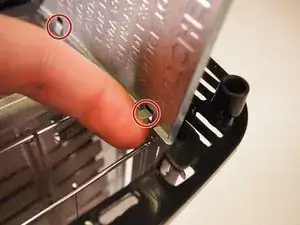

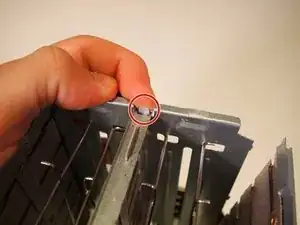

Разогните четыре защёлки, удерживающие верхнюю крышку тостера.

В следующих шагах вы будете разгибать множество металлических защёлок — вы можете использовать руки или металлическую лопатку.

Многие металлические защёлки очень хрупки — будьте очень осторожны при их разгибании, иначе они сломаются!

Разогните защёлку над ручкой тостера.

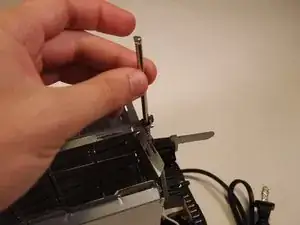

Поднимите металлический стержень, который находился под защёлкой, и вытащите его из устройства.

Вы можете почувствовать небольшое сопротивление при вытягивании стержня — слегка покачайте его при вытягивании, и стержень выйдет.

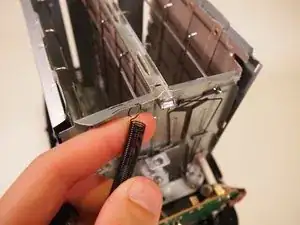

Снимите пружину спереди тостера.

Разогните две защёлки на задней части тостера.

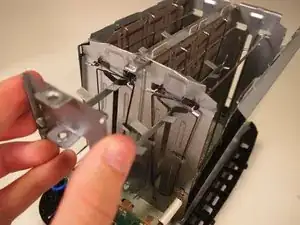

Снимите основание держателя хлеба: поднимите его вверх, затем потяните на себя.

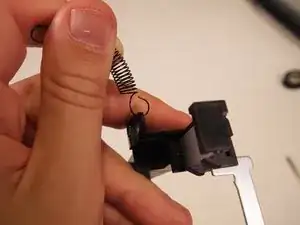

Снимите пружинную часть механизма удержания хлеба.

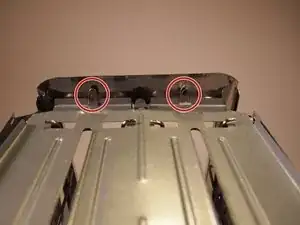

Разогните две защёлки в верхней части тостера, удерживающие центральный стержень.

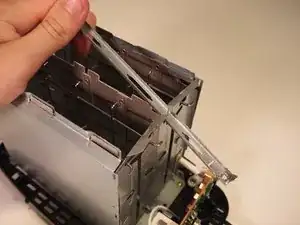

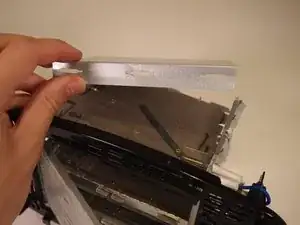

Снимите центральный стержень.

Отведите защёлку поддона для крошек и откройте поддон.

Разогните две защёлки, удерживающие поддон для крошек.

Опустите поддон в исходное положение, затем поднимите поддон и вытяните его из устройства.

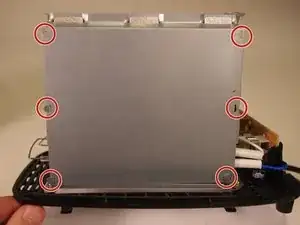

Разогните двенадцать защёлок, удерживающих обе боковые панели тостера.

Вытащите нижнюю часть боковых панелей наружу и над внутренними элементами тостера, которые их удерживают.

Затем полностью снимите обе боковые панели.

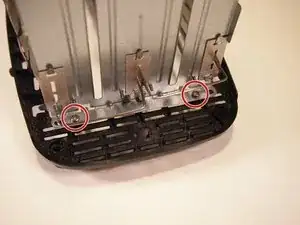

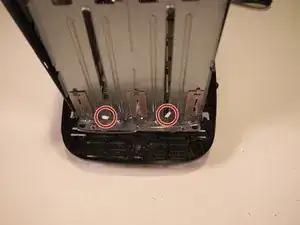

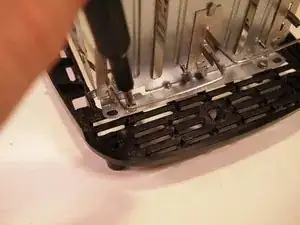

Отверткой Phillips #1 отвинтите два винта 8,0 мм на задней стороне тостера.

Отогните две защёлки на задней стороне тостера.

Немного отведите заднюю панель тостера от корпуса.

Не пытайтесь полностью снять заднюю панель — к ней подключены провода, остающиеся присоединёнными к основной части тостера; попытка полностью снять панель может повредить тостер!

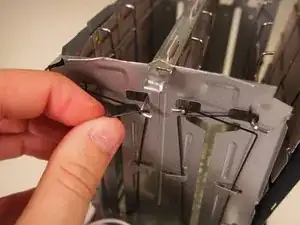

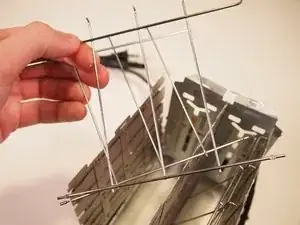

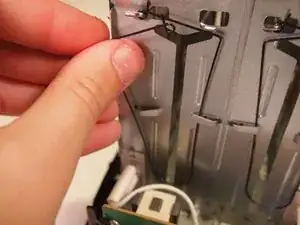

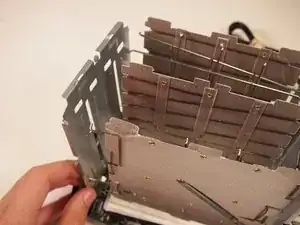

Снимите держатели хлеба с устройства.

Когда вы отведёте заднюю панель, держатели хлеба выпадут.

Держатели хлеба были расположены так, что их концы были направлены к краям пазов тостера.

После разборки тостера Вы сможете хорошо понять, как он работает. Вот основные принципы его работы:

Когда тостер подключён к сети, к нему постоянно подаётся питание, но электрическая цепь разомкнута, пока рукоятка не будет опущена. При нажатии рукоятки замыкаются два переключателя, замыкающие цепь и подающие питание на тостер.

Когда питание включается, в плате зажигается электромагнит, из-за чего магнит на рукоятке тостера притягивается к электромагниту и удерживает рукоятку внизу (и тостер включённым) до тех пор, пока цепь не будет разомкнута.

Цепь размыкается, когда в таймерный микросхему 555 на плате поступает определённое количество энергии — когда в микросхему поступает достаточное количество мощности, она посылает сигнал, из‑за которого электромагнит теряет часть своего магнитного поля, рукоятка отпускается и тост подскакивает.

Количество мощности, поступающей в микросхему, регулируется потенциометром, который связан с круговой ручкой управления.

Если выбран максимальный уровень поджаривания семь, потенциометр пропускает лишь небольшую часть мощности в микросхему, из‑за чего требуется больше времени, чтобы достигнуть порога энергии, и хлеб дольше остаётся в тостере.

С другой стороны, если выбран режим отмены, потенциометр почти не создаёт сопротивления, позволяя порогу мощности в микросхеме быстро достичь требуемого значения и, как следствие, оперативно сработать и выбросить тост.
