Разбор тостера Dualit на 2 ломтика

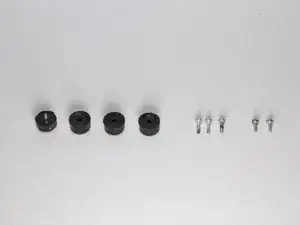

4 x резиновые ножки

5 x металлических винтов

Удалите резиновые ножки и винты с помощью крестовой отвертки.

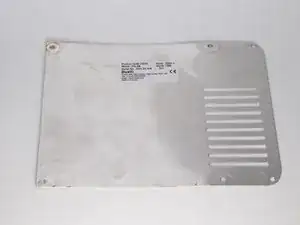

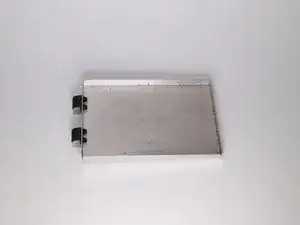

1 x Матовая алюминиевая нижняя панель

После удаления ножек и винтов нижняя панель просто поднимается.

Просто вытащите алюминиевый поддон для крошек.

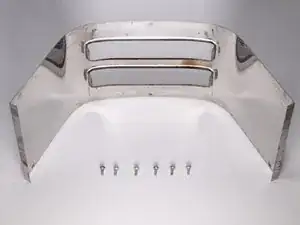

1 x Корпус из нержавеющей стали

6 x Винтов с крестовой головкой

Удалите винты с основного корпуса тостера и аккуратно снимите металлический корпус с обеих сторон.

1 x Литая алюминиевая заглушка с левой стороны тостера

После удаления винтов на шаге 4 эта заглушка просто снимается с легким усилием.

1 x Корпус таймера из литого алюминия

Чтобы снять другую крышку тостера, сначала необходимо отключить электрические провода от элементов.

После отключения всех проводов крышка просто снимется так же, как и другая сторона.

2 x Гайка

2 x Болт

2 x Уплотнительное кольцо

1 x Пластина крепления элементов из оцинкованной стали

Чтобы удалить пластину крепления элемента, используйте плоскогубцы, чтобы предотвратить вращение гайки, пока откручиваете болт с помощью крестовой отвертки.

После откручивания пластина должна легко отойти.

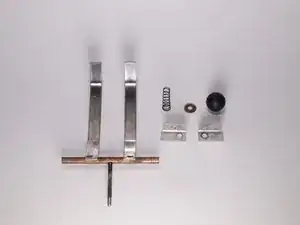

1 x Механизм рычага

1 x Пружина

1 x Уплотнительное кольцо

1 x Пластиковая ручка рычага

2 x Алюминиевые крепежные пластины

Чтобы снять механизм рычага, сначала открутите и удалите черную пластиковую ручку.

После этого две крепежные пластины могут быть удалены. Винты, держащие их на месте, уже были удалены на предыдущем шаге.

Теперь механизм рычага можно вынуть из тостера. Для этого потребуется немного маневрирования.

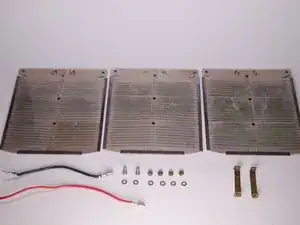

3 x Нагревательных элемента

2 x Латунные перегородки

2 x Медные провода

2 x Болта

6 x Уплотнительных колец

4 x Гайки

Чтобы удалить нагревательные элементы, открутите болты с помощью крестовой отвертки, удерживая гайки плоскогубцами.

После откручивания провода и медные перегородки можно будет удалить. Затем просто вытащите нагревательные элементы. Элементы нужно установить обратно в те же слоты, откуда они пришли, поэтому отметьте их.

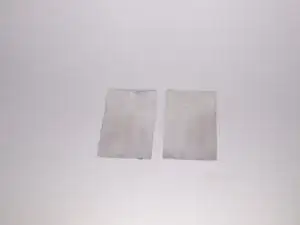

2 x Внутренние боковые панели из алюминия.

Эти тонкие алюминиевые пластины будут сняты с основной сборки. Эти листы помогают уменьшить тепло, выделяемое тостером во время использования.

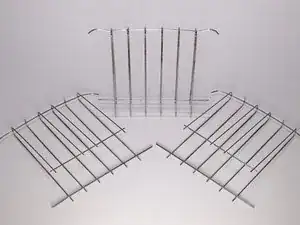

3 x Изогнутые детали из нержавеющей стали.

Эти детали удерживают хлеб в идеальном положении относительно элементов. Их нужно вытащить из основной сборки.

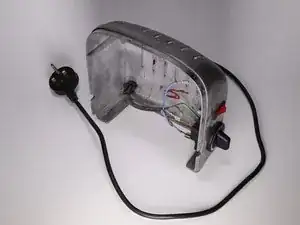

Это финальная подсборка или основная часть, которая осталась. Это тело является центральным элементом всех вышеуказанных частей.
