Замена BA-слайдера Philips DPM8000

Перед началом разборки убедитесь, что устройство выключено.

Наденьте антистатический браслет и закрепите конец ленты за непокрашенную часть радиатора.

Снимите крышку отсека батареи

Извлеките аккумулятор.

Крышка отсека батареи спроектирована так, чтобы служить инструментом для этой операции.

Открутите шесть винтов Torx #4 (5,3 мм) с обеих сторон корпуса

Соберите вынутые винты в миску или аналогичный контейнер, иначе они могут потеряться.

Снимите верхнюю декоративную часть с корпуса.

Если ваши ногти недостаточно длинные, можно использовать пластиковый инструмент для вскрытия.

При сборке убедитесь, что шесть защёлок на боковых сторонах верхней декоративной части размещены внутри рамки.

Поднимите корпус.

Дисплей и динамик соединены с платой. Поэтому будьте осторожны, чтобы не повредить эти соединения.

Разблокируйте соединение между дисплеем и платой, отжав коричневую защёлку.

Рекомендуется использовать лопатку или похожий инструмент для этого шага.

Если защёлка не будет полностью открыта, один из компонентов может легко повредиться.

Разъедините соединение, вытянув кабель дисплея.

Если кабель не выходит легко, скорее всего соединение ещё заблокировано.

При повторном подключении дисплея к плате не забудьте зафиксировать защёлку, иначе она со временем раскроется, и вам придётся повторить первые восемь шагов этого руководства.

Снимите крепёжную пружину со динамика при помощи пинцета.

Если вы заменяете только плату, рекомендуется пропустить шаги 9 и 10.

Снимите защитную прокладку с динамика.

Удалите динамик из корпуса.

Открутите восемь винтов Torx #4 (5,0 мм) с материнской платы.

Эти два винта соединяют плату с направляющей для слайдера. В этом руководстве они также удаляются. Это необязательно — вы можете решить сами, удалять их сейчас или позже.

Нажмите на SD-карту, чтобы извлечь её.

Если карта памяти останется в слоте, вы не сможете вынуть материнскую плату.

Извлеките материнскую плату.

Поднимите плату, как показано на изображении, перед её полным извлечением.

При установке платы сначала вставьте сторону с аудио-разъёмом и убедитесь, что микрофон правильно расположен под платой.

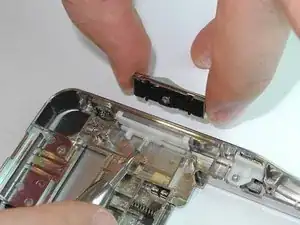

Снимите направляющую слайдера.

При обратной сборке убедитесь, что пружина в направляющей слайдера расположена на нижней стороне устройства.

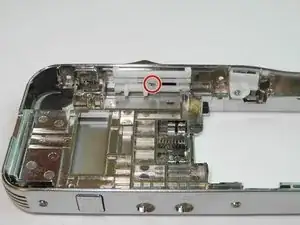

Открутите один крестовой винт PH00 (4,5 мм).

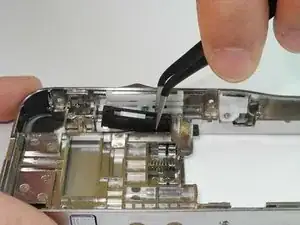

Снимите неисправный BA-слайдер и замените его на новый.
