Замена разъёма микрофона в портативном рекордере Zoom H6

Положите устройство лицевой стороной вверх и снимите четыре ручки, поддевая их плоским концом пластикового инструмента для вскрытия.

Возможно потребуется стабилизировать устройство другой рукой.

Положив устройство лицевой стороной вниз, подденьте четыре резиновые ножки с корпуса с помощью пинцета или ногтей.

При положении устройства лицевой стороной вниз открутите шесть винтов (PH #1), 9 мм; два расположены в центре задней стороны устройства прямо над крышкой батарейного отсека, и четыре — под резиновыми ножками.

Потребуется электроотвертка, достаточно узкая, чтобы поместиться в отверстие (диаметр 4 мм), но достаточно длинная, чтобы дотянуться до винтов (не менее 2 см).

Поставив нижнюю часть устройства на стол, приподнимите верхнюю часть устройства и аккуратно отложите в сторону.

Открутите три винта (PH #1), 7 мм с задней панели дисплея и аккуратно переверните панель.

Используя пластиковый инструмент для вскрытия, отщелкните зажим и аккуратно отсоедините ленточный разъём от устройства.

Отложите плату с кнопками в сторону.

Открутите четыре винта (PH #1), 8 мм с материнской платы.

Отсоедините провод от материнской платы с помощью пинцета.

Не прикасайтесь к материнской плате металлическим пинцетом. Прикасайтесь только к пластиковому участку подключённого провода.

Поворачивая устройство на 180 градусов, открутите два винта (PH #1), 8 мм с разъёма микрофона.

Аккуратно отсоедините три ленточных разъёма от устройства.

Первый подключён к разъёму микрофона.

Второй подключён к основанию устройства, а третий — к выключателю питания на боковой стороне устройства; поверните устройство на 180 градусов, и разъёмы находятся в верхней части устройства рядом с гнездом «LINE OUT» (непосредственно за дисплеем устройства).

Лучше использовать пинцет для снятия двух ленточных разъёмов за дисплеем.

Избегайте касания чем-либо, кроме ленточных разъёмов, металлическим пинцетом.

Аккуратно поднимите материнскую плату с основания устройства и отложите в сторону.

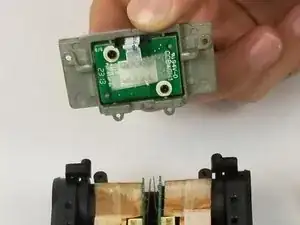

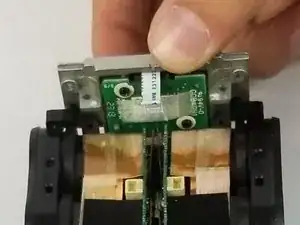

Поднимите разъём микрофона с основания устройства и замените новым компонентом.
