Замена микрофона Philips DPM8000

Перед началом разборки устройства убедитесь, что оно выключено.

Наденьте антистатический браслет и зажмите конец ремешка на непокрашенном участке радиатора.

Снимите крышку батарейного отсека

Извлеките батарею.

Крышка батарейного отсека выполнена так, чтобы служить инструментом для этой операции.

Открутите шесть винтов Torx #4 (5,3 мм) по обеим сторонам устройства

Собирайте снятые винты в миску или подобную ёмкость, иначе они могут потеряться.

Снимите верхнюю декоративную панель с корпуса.

Если Ваши ногти недостаточно длинные, можно использовать пластиковый инструмент для вскрытия.

При сборке устройства учтите, что шесть защёлок по бокам верхней декоративной панели должны быть расположены внутри рамки.

Поднимите корпус.

Дисплей и динамик подключены к плате. Будьте осторожны, чтобы не повредить эти соединения.

Разблокируйте соединение между дисплеем и платой, откинув коричневую защёлку.

Для этого шага рекомендуется использовать лопатку или аналогичный инструмент.

Если соединение не полностью открыто, один из компонентов может быть легко повреждён.

Разъедините соединение, вытащив кабель дисплея.

Если кабель не выходит легко, вероятно, соединение всё ещё заблокировано.

При повторном подключении дисплея к плате не забудьте зафиксировать соединение, иначе оно со временем раскроется, и Вам придётся повторить первые восемь шагов этого руководства.

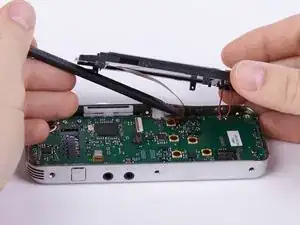

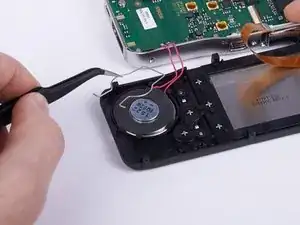

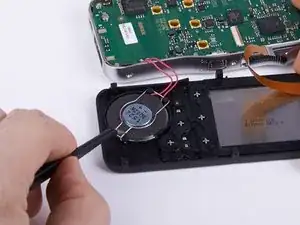

Снимите прижимную пружину крепления динамика пинцетом.

Если Вы хотите заменить только плату, рекомендуется пропустить шаги 9 и 10.

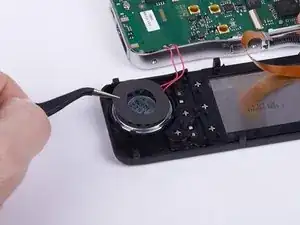

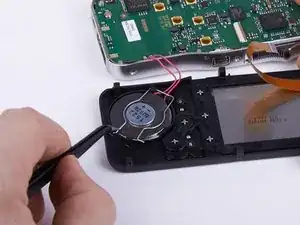

Снимите защитный коврик с динамика.

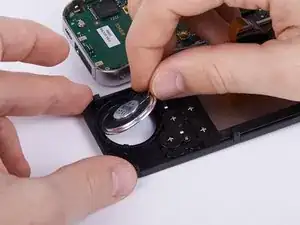

Извлеките динамик из корпуса.

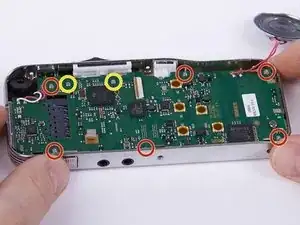

Открутите восемь винтов Torx #4 (5,0 мм) с материнской платы.

Две из этих винтов соединяют плату с подвижной клеткой. В этом руководстве они также удаляются. Это не обязательно — Вы можете решить сами, снимать их сейчас или позже.

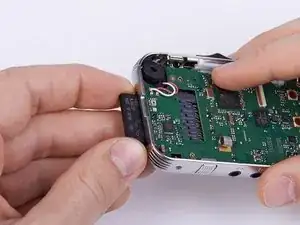

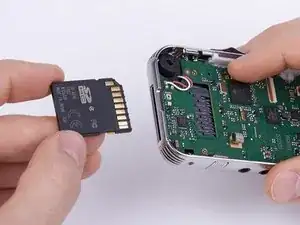

Нажмите на SD-карту, чтобы изв eject её.

Если карта памяти останется в гнезде, Вы не сможете извлечь материнскую плату.

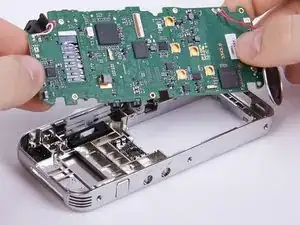

Извлеките материнскую плату.

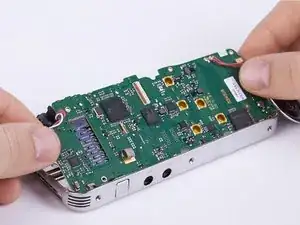

Поднимите плату, как показано на снимке, перед её полным извлечением.

При установке платы сначала вставьте сторону с разъёмом наушников и убедитесь, что микрофон правильно размещён под платой.

Разогрейте паяльное оборудование.

Размягчите пайку между платой и неисправным динамиком.

Для дополнительной информации по пайке обратитесь к этому руководству.

Запаяйте новый динамик к плате.

Для дополнительной информации по пайке обратитесь к этому руководству.
