Замена динамика Zoom H1 Handy Recorder
Добро пожаловать в руководство по замене динамика Zoom H1 Handy Recorder. Динамик может корродировать, повреждаться или терять качество, что приводит к неправильной или полному отсутствию воспроизведения звука. Это руководство предоставит пошаговые инструкции по замене динамика. Хотя следовать этому руководству легко, понадобится особое умение: паять.
Внимание! О пайке: существуют определенные опасности, с которыми нужно быть знакомым, необходимое оборудование и сам процесс пайки. К счастью, у iFixit есть вики на все вышеперечисленное! Нажмите здесь, чтобы получить доступ к вики. Теперь можете сделать так, чтобы ваш Zoom H1 Handy Recorder снова заработал как новый!
Шаг 1

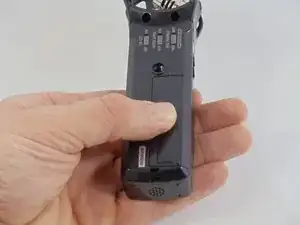

Переверните устройство экраном вниз.
Шаг 2

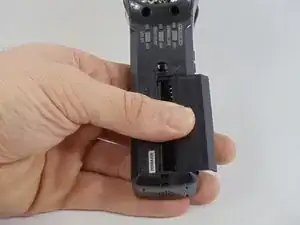

Снимите крышку батареи, надавливая на язычки и сдвигая ее.
Шаг 3

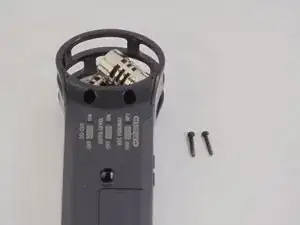

Открутите два (2) винта #00 длиной 10 мм, расположенные под микрофоном на задней крышке.
Шаг 4
Аккуратно приподнимите верхний край задней крышки, используя один палец.
Шаг 5

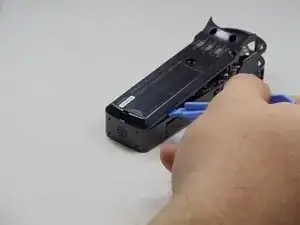

Снимите заднюю панель, используя пластиковый инструмент для снятия, чтобы приподнять заднюю крышку по краям.
Шаг 6

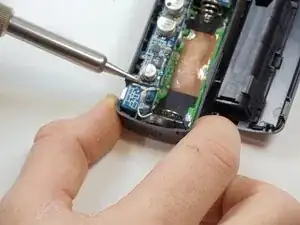

Отпаивайте белый и черный провод динамика от их точек пайки.
Точки пайки динамика находятся на тонкой секции синей печатной платы и отмечены как “SP+” и “SP-”.
Запомните, какой цвет провода был подключен к какому клемме.
Шаг 7

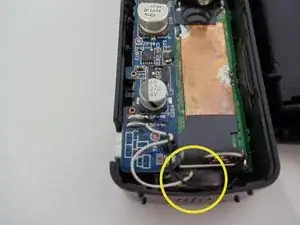

Удалите поврежденный динамик из его места в самом низу корпуса, непосредственно под входом для батареи.
Вам необходимо будет сломать клей, удерживающий динамик на месте, прежде чем удалить его.
Шаг 8
Установите новый динамик и припаивайте его к исходным точкам пайки.
Убедитесь, что отрицательный провод припаян к точке “SP-”, в то время как положительный провод припаян к точке “SP+”.
Заключение
Чтобы собрать устройство снова, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
