Замена порта линейного входа Zoom H1 Handy Recorder
Если ваш Zoom H1 Handy Recorder больше не может работать с внешним микрофоном, используйте это руководство для замены порта линейного входа. Порт линейного входа позволяет использовать внешний микрофон во время записи аудио.
Перед использованием этого руководства убедитесь, что разъем и провод, подключенные к микрофону, не повреждены и в порту нет мусора. Рекомендуется провести тест с известным рабочим микрофоном для проверки, что проблема кроется именно в порте линейного входа.
Шаги 5-8 потребуют от вас ++Отпаять и Залудить++ порт линейного входа.
Шаг 1
Переверните устройство так, чтобы дисплей был обращен вниз.

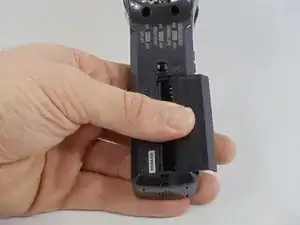

Шаг 2
Снимите крышку батареи, нажав на нее и переместив вправо.

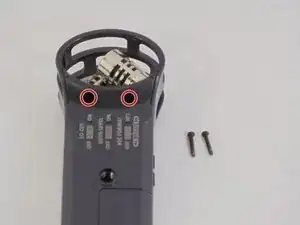

Шаг 3
Удалите два винта Phillips #00 длиной 10 мм, расположенные ниже микрофонов на задней крышке.
Шаг 4
Снимите заднюю крышку (при необходимости используя пластиковый инструмент для снятия по краям).

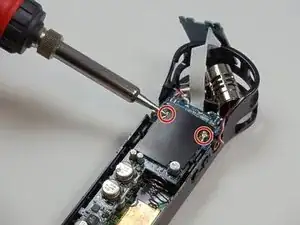

Шаг 5
Отпаять и удалить тепловой экран.
Будьте осторожны при снятии этого экрана, так как медная пластина очень легко рвется.

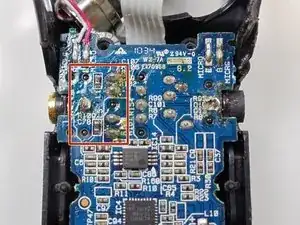

Шаг 6
Отпаять порт линейного входа от его паяных точек.
Эти точки расположены под черным экраном с левой стороны синей печатной платы.

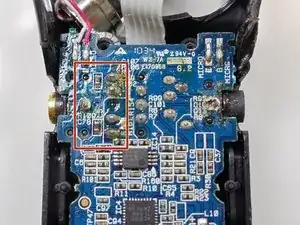

Шаг 7
Замените порт линейного входа и заново пропаяйте в точках, указанных в Шаге 6.
Шаг 8
Заново прикрепите и пропаяйте тепловой экран на место.
Снова будьте осторожны при пайке, так как очень легко расплавить тепловой экран и медную пластину под ним.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
