Замена разъёма аудиовхода Zoom H6 Handy Recorder

Положите устройство лицевой стороной вверх и снимите четыре ручки, поддев их плоским концом пластикового инструмента для вскрытия.

Возможно, потребуется зафиксировать устройство другой рукой.

Поверните устройство нижней стороной вверх и снимите четыре резиновые ножки с помощью пинцета или ногтей.

При расположении устройства нижней стороной вверх отвинтите шесть винтов (PH №1), длиной 9 мм; два расположены в центре задней стороны устройства прямо над крышкой батарейного отсека, и четыре — под резиновыми ножками.

Понадобится электронный отвёртка, достаточно маленькая, чтобы поместиться в отверстие (диаметр 4 мм), но достаточно длинная, чтобы достать до винтов (не менее 2 см).

Поставьте нижнюю часть устройства на стол, приподнимите верхнюю часть устройства и аккуратно отложите её в сторону.

Отвинтите три винта (PH №1), длиной 7 мм, с задней панели дисплея и аккуратно переверните её.

С помощью пластикового инструмента для вскрытия отогните защёлку и осторожно отсоедините ленточный коннектор от устройства.

Отложите плату с кнопками в сторону.

Отвинтите четыре винта (PH №1), длиной 8 мм, с материнской платы.

Отсоедините провод от материнской платы с помощью пинцета.

Не прикасайтесь к материнской плате металлическим пинцетом. Прикасайтесь только к пластиковой части подключённого провода.

Поверните устройство на 180 градусов и отвинтите два винта (PH №1), длиной 8 мм, с микрофонного разъёма.

Осторожно отключите три ленточных коннектора от устройства.

Первый подключён к микрофонному разъёму.

Второй подключён к основанию устройства, а третий — к переключателю питания на боковой стороне устройства; поверните устройство на 180 градусов, и коннекторы находятся у верхней части устройства рядом с разъёмом «LINE OUT» (непосредственно за дисплеем устройства).

Лучше использовать пинцет для снятия двух ленточных коннекторов за дисплеем.

Избегайте касаний чем-либо, кроме ленточных коннекторов, металлическим пинцетом.

Осторожно приподнимите материнскую плату от основания устройства и отложите её в сторону.

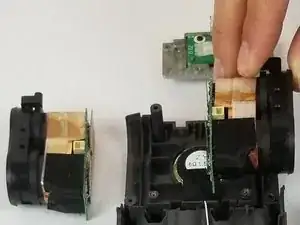

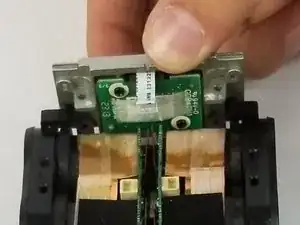

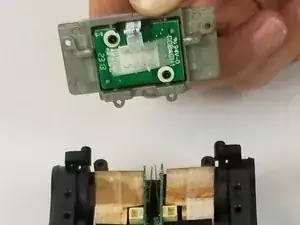

Выньте микрофонный разъём из основания устройства.

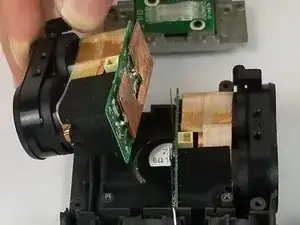

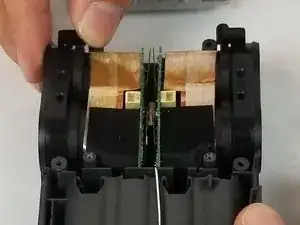

Поднимите аудиовходной разъём, чтобы извлечь его.

Повторите для второго входного разъёма.
