Замена экрана Zoom H6 Handy Recorder
Если экран сильно пикселизируется, треснул или при включении остаётся пустым, экран необходимо заменить. Для доступа к компоненту потребуется выполнить несколько шагов по снятию корпуса и платы кнопок.
Шаг 1

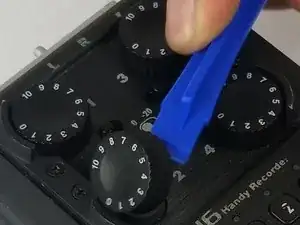

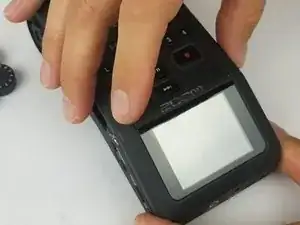

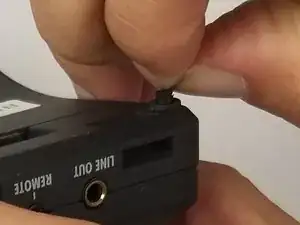

Разместите устройство экраном вверх и снимите четыре ручки, поддев плоским концом пластикового инструмента для вскрытия.
Возможно, потребуется зафиксировать устройство другой рукой.
Шаг 2

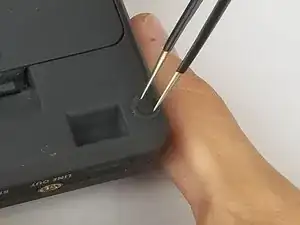

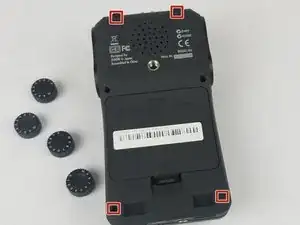

Положив устройство лицевой стороной вниз, снимите четыре резиновых ножки с помощью пинцета или ногтей.
Шаг 3

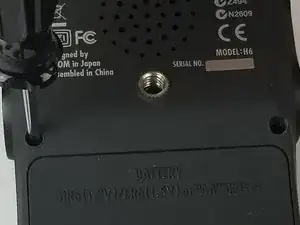

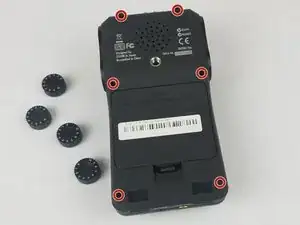

Удерживая устройство лицевой стороной вниз, отвинтите шесть винтов (PH #1), длиной 9 мм; два расположены в центре задней стороны устройства прямо над крышкой батарейного отсека, и четыре — под резиновыми ножками.
Потребуется электронная отвертка достаточно тонкая, чтобы поместиться в отверстие (диаметром 4 мм), но достаточно длинная, чтобы достичь винтов (не менее 2 см).
Шаг 4

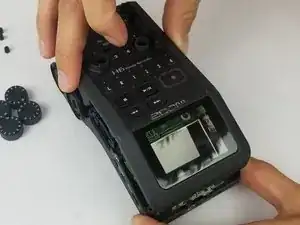

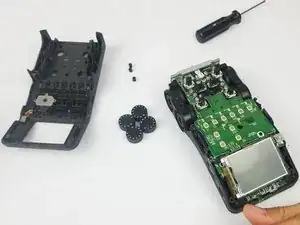

Поставьте нижнюю часть устройства на стол, поднимите верхнюю часть устройства и осторожно отложите её в сторону.
Шаг 5

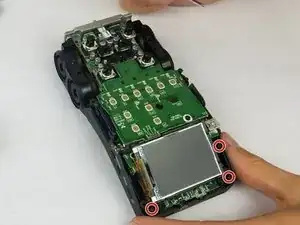

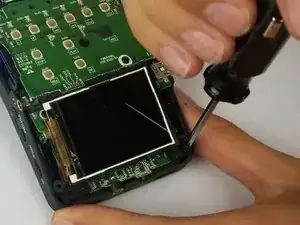

Отвинтите три винта (PH #1), длиной 7 мм (два с правой стороны дисплея и один внизу слева).
Шаг 6
Осторожно поднимите плату кнопок, чтобы открыть ленточный разъём.
Шаг 7

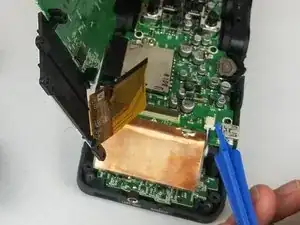

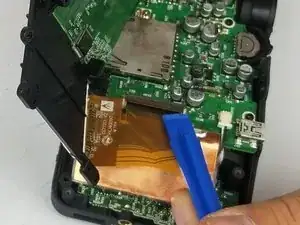

С помощью пластикового инструмента для вскрытия отщёлкните зажим и аккуратно отсоедините ленточный разъём от устройства.
Отложите плату кнопок в сторону.
Шаг 8

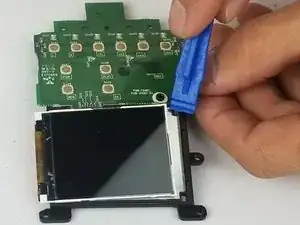

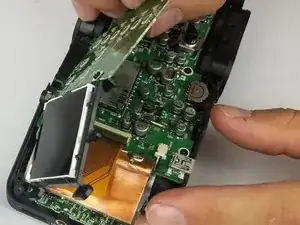

Используйте пластиковый инструмент для вскрытия, чтобы приподнять экран от крепления.

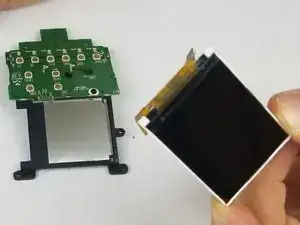

Замените экран.
Старайтесь не касаться экрана напрямую, чтобы не оставить отпечатков.
При необходимости в этом шаге можно также заменить ленточный кабель экрана.
Заключение
Для сборки устройства вновь выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
