Замена микрофона на диктофоне Zoom H1
Добро пожаловать в руководство по замене микрофона диктофона Zoom H1. Иногда микрофон подвергается коррозии, повреждению или ухудшению качества со временем, из-за чего устройство перестаёт правильно записывать звук или не записывает его вовсе. В этом руководстве приведены пошаговые инструкции, которые помогут Вам заменить микрофон. Хотя следовать инструкции довольно просто, для этого потребуется одно специальное умение: пайка.
Внимание! При пайке существуют определённые риски, необходимое оборудование и сам процесс пайки. На iFixit есть вики-статья по пайке, которая научит Вас необходимым навыкам, чтобы вернуть диктофон Zoom H1 к жизни!
Шаг 1

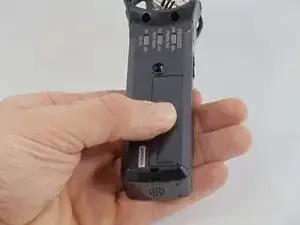

Переверните устройство экраном вниз.
Шаг 2

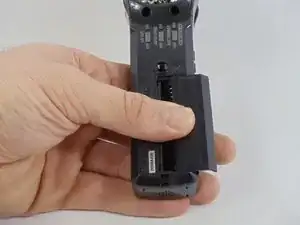

Снимите крышку отсека батареи, нажав на фиксаторы и сдвинув её.
Шаг 3

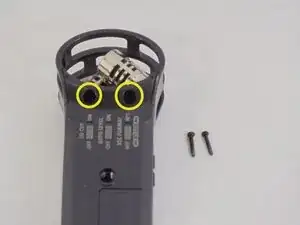

Открутите два (2) винта размера #00 длиной 10 мм, расположенные под микрофоном на задней крышке.
Шаг 4

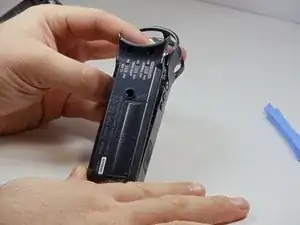

Аккуратно подденьте верхний край задней крышки одним пальцем.
Шаг 5

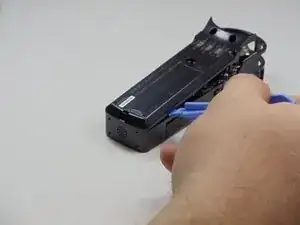

Снимите заднюю панель, используя пластиковую инструмент для разборки, чтобы поддеть крышку по краям.
Шаг 6

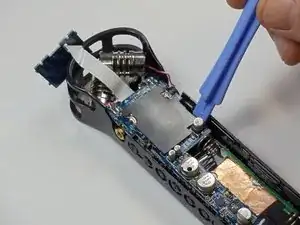

Отпаяйте красные и белые провода микрофона от контактных площадок.
Контактные площадки расположены на синей печатной плате чуть выше чёрного экрана.
Запомните, к какой контактной площадке подключался каждый провод — это понадобится при пайке нового микрофона.
Шаг 7

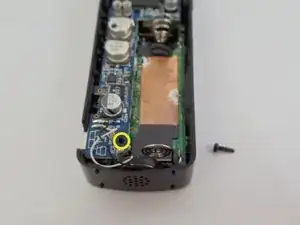

Открутите синюю печатную плату.
Плата крепится одним винтом в нижней части устройства, слева от нижнего контакта батарейного отсека.
Шаг 8

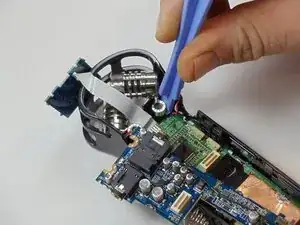

Используя пластиковый инструмент для разборки, аккуратно приподнимите синюю плату, чтобы получить доступ к микрофонам.
Шаг 9
Пластиковым инструментом снимите корпус микрофона с его оси.
Шаг 10

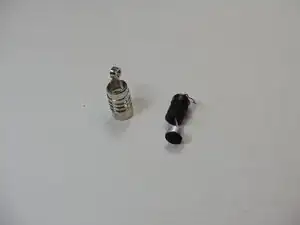

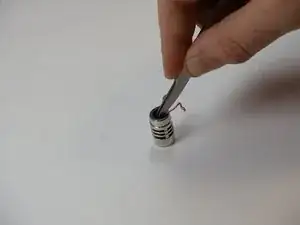

Вставьте наконечник угловых пинцетов в отверстие в чёрном пластиковом вкладыше внутри корпуса микрофона. Используйте пинцеты, чтобы вытащить микрофон из корпуса.
Шаг 11
Удалите неисправный микрофон, протянув его провода через чёрный пластиковый вкладыш.
Шаг 12
Вставьте провода нового микрофона в пластиковый вкладыш и вставьте его обратно в серебристый корпус микрофона.
Шаг 13
Повторно установите корпус микрофона на ось, с которой он был снят.
Шаг 14

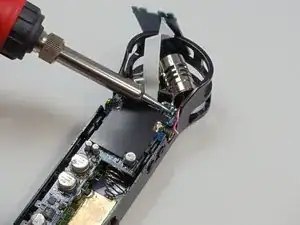

Припаяйте провода нового микрофона к тем же контактным площадкам на синей печатной плате.
Убедитесь, что каждый белый провод припаян к контактной площадке, находящейся ближе к краю соответствующей стороны, а каждый красный провод — к внутренней контактной площадке своей стороны.
Заключение
Чтобы собрать устройство, выполните указания в обратном порядке.
