Замена выключателя питания Zoom H6 Handy Recorder

Выключатель питания находится внизу, с левой стороны устройства. К выключателю подключена его схема. Если выключатель не работает, схема должна быть заменена. Для доступа к схеме потребуется снять плату кнопок, а также материнскую плату.

Шаг 1

Положите устройство лицевой стороной вверх и снимите четыре ручки, поддев плоским концом пластикового инструмента для вскрытия.

Возможно, потребуется стабилизировать устройство другой рукой.

Шаг 2

Положив устройство лицевой стороной вниз, подденьте четыре резиновые ножки с помощью пинцета или ногтей.

Шаг 3

Все ещё держа устройство лицевой стороной вниз, открутите шесть винтов (PH #1), 9 мм; два расположены в центре задней стороны устройства прямо над крышкой батарейного отсека, и четыре под резиновыми ножками.

Понадобится электронная отвертка, достаточно маленькая, чтобы войти в отверстие (диаметр 4 мм), но достаточно длинная, чтобы достать до винтов (как минимум 2 см).

Шаг 4

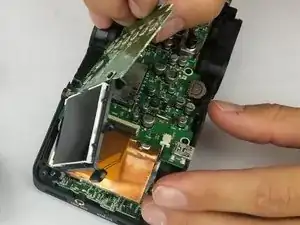

Положите нижнюю часть устройства на стол, приподнимите верхнюю часть устройства и аккуратно отложите в сторону.

Шаг 5

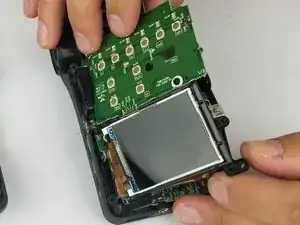

Открутите три винта (PH #1), 7 мм с задней крышки дисплея и осторожно переверните её.

Шаг 6

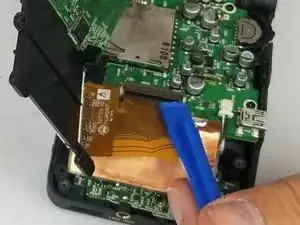

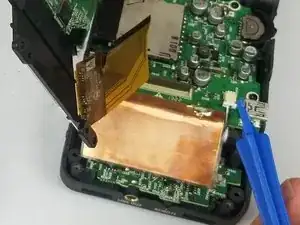

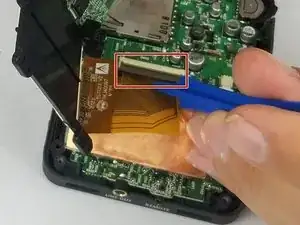

С помощью пластикового инструмента для вскрытия отщелкните зажим и аккуратно отсоедините ленточный разъём от устройства.

Отложите плату кнопок в сторону.

Шаг 7

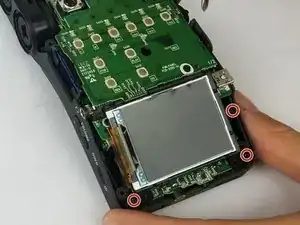

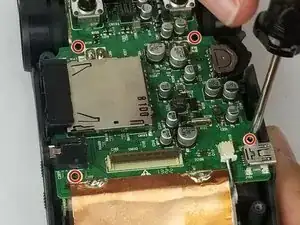

Открутите четыре винта (PH #1), 8 мм с материнской платы.

Шаг 8

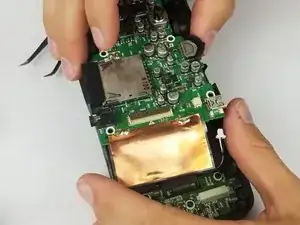

Отсоедините провод от материнской платы с помощью пинцета.

Не прикасайтесь к материнской плате металлическим пинцетом. Касайтесь только пластиковой части подключённого провода.

Шаг 9

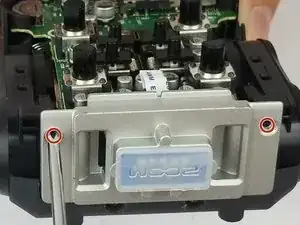

Поверните устройство на 180 градусов и открутите два винта (PH #1), 8 мм от разъёма микрофона.

Шаг 10

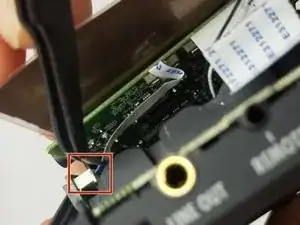

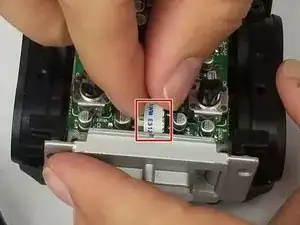

Осторожно снимите три ленточных разъёма с устройства.

Первый подключён к разъёму микрофона.

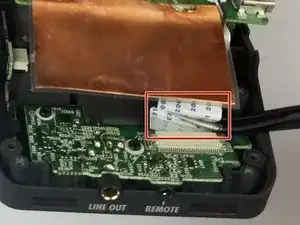

Второй подключён к основанию устройства, а третий подключён к выключателю питания на боковой стороне устройства; поверните устройство на 180 градусов — разъёмы находятся рядом с разъёмом «LINE OUT» (непосредственно за дисплеем устройства).

Лучше использовать пинцет для снятия двух ленточных разъёмов за дисплеем.

Не прикасайтесь ничему, кроме ленточных разъёмов, металлическим пинцетом.

Шаг 11

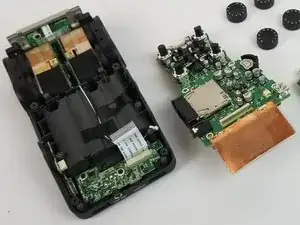

Аккуратно приподнимите материнскую плату от основания устройства и отложите в сторону.

Шаг 12

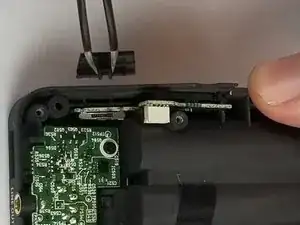

С помощью пинцета выньте выключатель питания и отложите в сторону.

Шаг 13

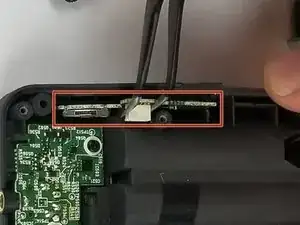

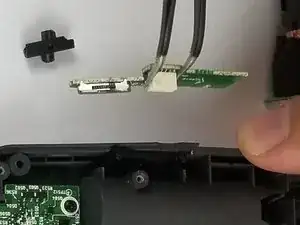

С помощью пинцета подденьте плату цепи выключателя питания за пластиковое ленточное соединение и выньте её из устройства.

Замените плату цепи выключателя питания.

Не прикасайтесь металлической частью пинцета к металлическим деталям платы.

Заключение

Для сборки устройства выполните эти действия в обратном порядке.
