Замена динамика Philips DPM8000

Перед началом разборки убедитесь, что устройство выключено.

Снимите крышку батарейного отсека

Извлеките батарею.

Крышка отсека батареи спроектирована так, чтобы использоваться как инструмент для этой операции.

Открутите шесть винтов Torx #4 (5,3 мм) с обеих сторон устройства

Сложите снятые винты в миску или подобную емкость, иначе их можно потерять.

Снимите верхнюю декоративную панель с корпуса.

Если Ваши ногти недостаточно длинные, используйте пластиковый инструмент для вскрытия.

При сборке обратите внимание, что шесть защелок по бокам верхней декоративной панели должны быть размещены внутри рамки.

Поднимите корпус.

Дисплей и динамик подключены к плате. Будьте осторожны, чтобы не повредить эти соединения.

Разблокируйте соединение между дисплеем и платой, оттянув коричневую защелку.

Рекомендуется использовать лопатку или аналогичный инструмент для этой операции.

Если соединение не полностью открыто, один из компонентов может быть поврежден.

Отсоедините разъем, вытащив кабель дисплея.

Если кабель не выходит легко, соединение, вероятно, всё ещё заблокировано.

При повторном подключении дисплея к плате не забудьте зафиксировать соединение, иначе оно со временем раскроется, и Вам придётся повторить первые восемь шагов этого руководства.

Снимите монтажную пружину с динамика пинцетом.

Если Вы меняете только плату, рекомендуется пропустить шаги 9 и 10.

Снимите защитную прокладку с динамика.

Извлеките динамик из корпуса.

Открутите восемь винтов Torx #4 (5,0 мм) с материнской платы.

Эти два винта соединяют плату со скользящей рамой. В этом руководстве они также сняты. Это не обязательно — Вы можете решить сами, снимать их сейчас или позже.

Нажмите на SD-карту, чтобы извлечь её.

Если карта памяти останется в слоте, Вы не сможете вынуть материнскую плату.

Извлеките материнскую плату.

Поднимите плату, как показано на фото, перед её полным извлечением.

При установке платы сначала вставьте сторону с разъёмом для наушников и убедитесь, что микрофон правильно расположен под платой.

Разогрейте паяльное оборудование.

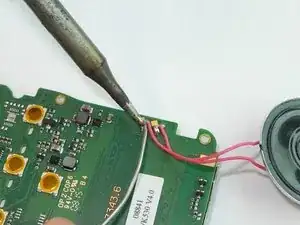

Расплавьте паяные соединения между платой и неисправным динамиком.

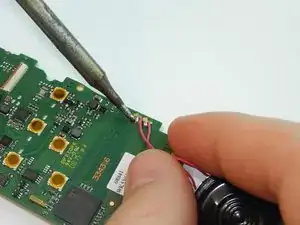

Для этой операции можно использовать пинцет, но подойдут и пальцы.

Для получения дополнительной информации по пайке обратитесь к этому руководству.

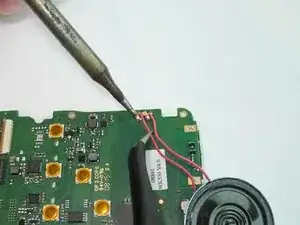

Припаяйте новый динамик к материнской плате.

Для получения дополнительной информации по пайке обратитесь к этому руководству.
