Замена клемм аккумулятора в Zoom H6 Handy Recorder

Положите устройство на стол лицевой стороной вниз.

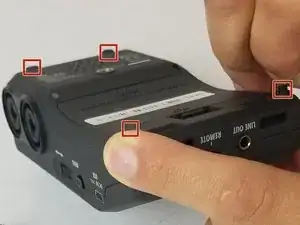

Снимите крышку батарейного отсека, нажав указательным пальцем на выступающую защелку в направлении надписи "OPEN".

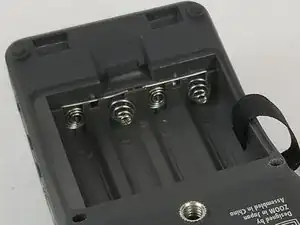

Если батарейки установлены, извлеките их, чтобы получить доступ к клеммам в нижней части устройства.

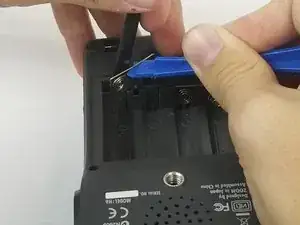

Плоским концом черной пластиковой лопатки подденьте клемму и отсоедините ее от корпуса.

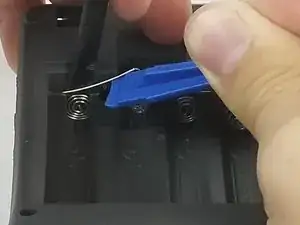

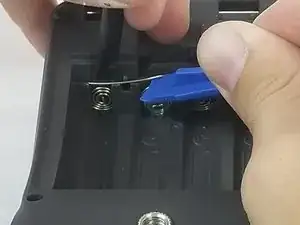

Используйте небольшую синюю пластиковую лопатку, чтобы извлечь клемму из устройства. Повторите для соседней клеммы.

При извлечении клеммы ее металлический контакт должен пройти мимо пластикового выступа, который удерживает клемму на месте.

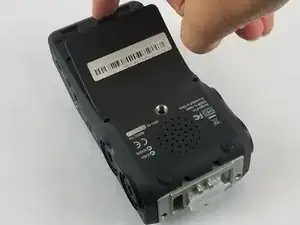

Снимите четыре резиновые ножки с помощью ногтей, чтобы получить доступ к четырем винтам под ними.

Для доступа к клеммам, подключенным непосредственно к материнской плате, открутите восемь (PH #1) 9-мм винтов (два расположены на верхней задней стороне, два — в центре задней стороны устройства прямо над крышкой батарейного отсека и четыре — под резиновыми ножками).

Для откручивания двух винтов в центре задней стороны устройства потребуется электронная отвертка, достаточно узкая, чтобы войти в отверстие (диаметром 3,5 мм), но достаточно длинная, чтобы добраться до винтов (не менее 2 см).

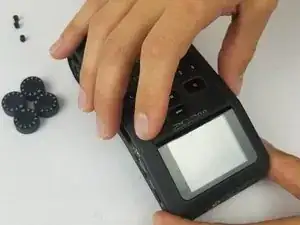

Положите устройство лицевой стороной вверх и снимите четыре регулятора (knob), используя плоский конец пластиковой лопатки.

Аккуратно приподнимите верхнюю часть устройства и осторожно отложите ее в сторону.

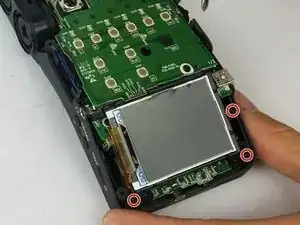

Открутите три (PH #1) 7-мм винта от платы кнопок рядом с дисплеем и аккуратно переверните ее.

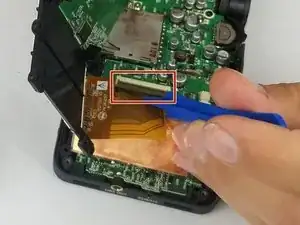

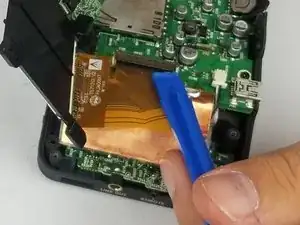

С помощью пластиковой лопатки отсоедините защелку и осторожно отключите шлейфовый разъем от устройства.

Отложите плату кнопок в сторону.

Открутите четыре (PH #1) 8-мм винта от материнской платы.

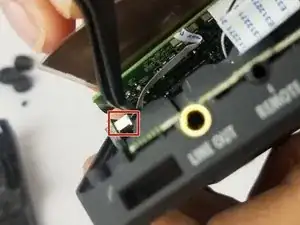

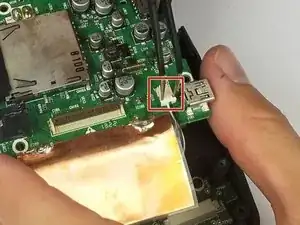

Отсоедините провод от материнской платы с помощью пинцета.

Не прикасайтесь пинцетом к материнской плате. Касайтесь только пластиковой части подключенного провода.

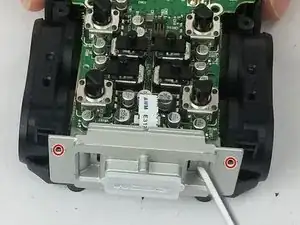

Поверните устройство на 180 градусов, чтобы открутить два (PH #1) 8-мм винта от разъема микрофона.

Аккуратно отсоедините три шлейфовых разъема от основания устройства. Один подключен к разъему микрофона, два других находятся в верхней части устройства рядом с гнездом "LINE OUT" (прямо за экраном дисплея устройства).

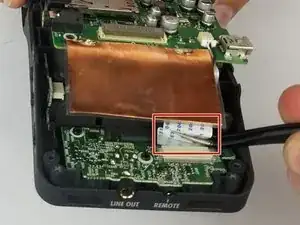

Используйте пинцет для отсоединения двух шлейфовых разъемов за экраном дисплея, так как сложно сделать это только руками.

Избегайте прикосновений металлическим пинцетом к чему-либо, кроме самих шлейфовых разъемов.

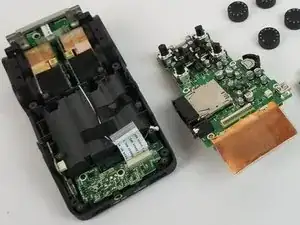

Аккуратно снимите материнскую плату с основания устройства.

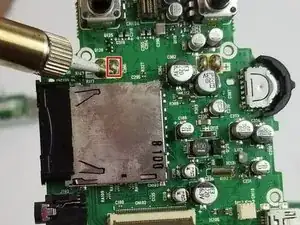

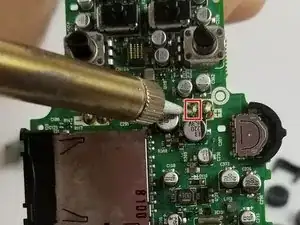

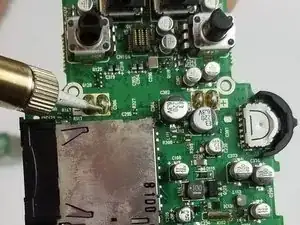

Стараясь не повредить другие компоненты на материнской плате, используйте паяльник, чтобы распаять контакты, удерживающие клеммы на плате.

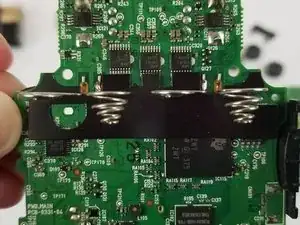

Переверните материнскую плату и удалите черную ленту, закрывающую клемму аккумулятора.

Замените на новую клемму.

Припаяйте клеммы к материнской плате.
