Замена радиатора HTC Vive XR Elite

Перед началом ремонта разрядите аккумуляторы в гарнитуре ниже 25%. Заряженный аккумулятор при повреждении может вытечь опасными химическими веществами или загореться.

Запуск игры Half Life: Alyx поможет в этом!

В Vive XR Elite есть датчик приближения, который переводит гарнитуру в режим ожидания для экономии заряда, когда она не используется. Чтобы разрядить аккумулятор быстрее, вам нужно использовать гарнитуру.

Отключите кабель питания USB‑C.

Нажмите кнопку сброса в отсеке правого держателя аккумулятора возле дужки.

Оттяните держатель аккумулятора от правого слота дужки, чтобы отключить его.

Повторите предыдущий шаг для левого слота дужки.

Отделите гарнитуру от держателя аккумулятора.

Накладка для лица прикреплена к гарнитуре с помощью двух магнитов. Вы почувствуете притяжение магнитов при её снятии.

Схватите середину накладки для лица пальцами и оттяните назад, чтобы снять её.

Используйте пинцет, чтобы снять шесть заглушек винтов с правой дужки.

Отвинтите T5 Torx‑отвёрткой шесть винтов длиной 4.9 мм, фиксирующих две половинки правой дужки.

Отвинтите T5 Torx‑отвёрткой два винта длиной 3.5 мм, фиксирующих крышку правого шарнира.

Вставьте плоский конец лопатки в зазор между внешней и внутренней крышками шарнира правой дужки.

Проведите лопаткой вдоль зазора, чтобы разъединить защёлки, удерживающие внешнюю крышку шарнира.

Снимите внешнюю крышку шарнира.

Вставьте плоский конец лопатки в зазор между внешней и внутренней частями дужки.

Проведите лопаткой вдоль зазора, чтобы разъединить защёлки, удерживающие внешнюю часть дужки.

Выдвиньте верхнюю часть внешней дужки из её посадочного места в шарнире.

Динамик слабо приклеен к внешней дужке.

Поверните внешнюю дужку к себе, чтобы получить доступ к динамику.

Засуньте плоский конец лопатки под динамик, чтобы отделить его клей.

При сборке, если клей на динамике уже не липкий, используйте двустороннюю ленту, чтобы прикрепить динамик к внешней дужке.

Снимите внешнюю дужку с кабеля USB‑C, продев её по кабелю, и удалите её.

Вытащите внутреннюю дужку из её посадочного места в шарнире и удалите её.

Используйте пинцет, чтобы отодрать чёрную ленту, закрывающую один из винтов внутренней крышки шарнира.

Используйте T5 Torx‑отвёртку, чтобы удалить два винта, фиксирующие внутреннюю крышку шарнира:

Один винт длиной 3.1 мм

Один винт длиной 4.9 мм

Поверните внутреннюю крышку шарнира, чтобы снять её с паза в корпусе.

Снимите внутреннюю крышку шарнира, продев её по кабелям USB‑C и динамика.

Используйте пинцет, чтобы снять шесть заглушек винтов с левой дужки.

Отвинтите T5 Torx‑отвёрткой шесть винтов длиной 4.9 мм, фиксирующих две половинки левой дужки.

Отвинтите T5 Torx‑отвёрткой два винта длиной 3.5 мм, фиксирующих крышку левого шарнира.

Вставьте плоский конец лопатки в зазор между левой внешней и внутренней крышками петли.

Проводите лопаткой вдоль зазора, чтобы разъединить защёлки, фиксирующие внешнюю крышку петли.

Снимите внешнюю крышку петли.

Вытащите левую дужку из её направляющей в шарнире.

Не пытайтесь полностью её снять — она всё ещё подключена кабелем.

Вставьте плоский конец лопатки в зазор между внешней и внутренней частями дужки.

Проводите лопаткой вдоль зазора, чтобы разъединить пластиковые защёлки, фиксирующие внешнюю часть дужки.

Снимите внешнюю часть дужки с её внутренней половины, чтобы полностью освободить пластиковые защёлки.

Динамик слабо приклеен к внешней части дужки.

Подденьте плоским концом лопатки динамик, чтобы разъединить клей.

Положите динамик рядом с гарнитурой перед продолжением работы.

При сборке, если клей динамика потерял липкость, используйте ленту Tesa 61395 для повторного приклеивания динамика к внешней части дужки.

Используйте пинцет, чтобы отогнуть чёрную ленту, закрывающую один из винтов внутренней крышки петли.

Используйте отвертку T5 Torx, чтобы снять два винта, фиксирующие внутреннюю крышку петли:

Один винт длиной 3.5 мм

Один винт длиной 4.9 мм

Не снимайте полностью внутреннюю крышку петли — она соединена кабелем кнопки громкости.

Поверните внутреннюю крышку, чтобы вывести её из пазов в корпусе.

Пока оставьте крышку свисающей на кабеле кнопки громкости.

Используйте отвертку T5 Torx, чтобы снять 12 винтов, фиксирующих переднюю панель:

Шесть винтов длиной 3.5 мм

Четыре винта длиной 4.9 мм

Два винта длиной 6.5 мм

В верхних углах передней панели находятся два магнита. При снятии соседних винтов они могут прилипнуть к винтам.

Вставьте плоский конец лопатки в зазор между рамой и правым нижним углом передней крышки.

Подденьте лопаткой вверх, чтобы освободить защёлки, фиксирующие переднюю крышку.

Повторите процедуру поддёма для средней и левой нижней частей передней крышки.

Не снимайте переднюю крышку полностью — она соединена кабелем датчика приближения.

Поднимите переднюю крышку и поверните её через верх рамки.

Положите переднюю крышку лицевой стороной вверх перед продолжением работы.

Используйте отвертку T5 Torx, чтобы снять два винта длиной 3.3 мм, фиксирующих кабель датчика приближения.

Снимите переднюю крышку.

Раздвиньте две линзы наружу так, чтобы они находились как можно дальше друг от друга.

Используйте отвертку T5 Torx, чтобы снять четыре винта, фиксирующие узел линз:

Три винта длиной 4.9 мм

Один винт длиной 3.3 мм

Кронштейны винтов закреплены защёлками и клеем.

Используйте пинцет, чтобы сорвать левый винтовой кронштейн с его стойки в корпусе.

Это может потребовать усилия. Будьте осторожны, чтобы не поцарапать окружающие компоненты.

Повторите процесс для правого кронштейна.

При сборке используйте пинцет для выравнивания кронштейнов на их стойках. Нажмите плоским концом лопатки, чтобы защёлки встали на место и клей снова закрепил кронштейны.

Поднимите нижнюю часть узла линз вверх, чтобы освободить нижние направляющие из их пазов в корпусе.

Потяните узел линз вверх, чтобы освободить верхние направляющие из их пазов в корпусе.

Поверните узел линз в сторону верхней части корпуса так, чтобы он установился вертикально с оголёнными разъёмами кабелей.

Используйте отвертку T5 Torx, чтобы снять четыре винта длиной 3.4 мм, фиксирующие кабели узла линз.

Используйте плоский конец лопатки, чтобы приподнять и отсоединить разъём кабеля блока линз.

Повторите эту процедуру для другого разъёма.

Чтобы снова присоединить защёлкивающиеся разъёмы, подобные этому, аккуратно совместите и надавите с одной стороны, пока он не щёлкнет на месте, затем повторите с другой стороны. Не нажимайте по центру. Если разъём будет смещён, контакты могут погнуться, что приведёт к необратимому повреждению.

Поднимите и снимите блок линз.

Следующие четыре шага показывают, как зафиксировать блок линз в корпусе при сборке.

Чтобы блок линз правильно сел в корпус, он должен совместиться со штифтом в ползунке межзрачкового расстояния (IPD).

Перед установкой блока линз сдвиньте ползунок IPD в крайнюю правую позицию.

Выдвиньте блок линз наружу, пока пластиковые защёлки не окажутся близко к концу верхних направляющих.

Возможно, потребуется толкать и тянуть верхнюю направляющую, чтобы она ровно лёг на пластиковые защёлки.

Сдвиньте нижние направляющие внутрь насколько это возможно.

Чтобы зафиксировать блок линз в корпусе:

Вставьте верхнюю левую направляющую в её паз.

Выравняйте остальные направляющие.

Вpressите блок линз на место, убедившись, что центральный штифт снова совмещён.

Используйте пинцет, чтобы отклеить чёрную ленту, закрывающую разъём датчика приближения.

Отклейте жёлтую ленту, закрывающую разъём датчика приближения.

Используйте острый конец лопатки, чтобы приподнять запирающий язычок на ZIF‑разъёме датчика приближения.

Используйте пинцет, чтобы вытащить кабель датчика приближения из его гнезда на плате.

Снимите датчик приближения.

Отклейте жёлтую ленту, закрывающую кабель датчика движения.

Используйте отвёртку Torx T5, чтобы удалить два винта длиной 3,4 мм, фиксирующие датчик движения.

Не пытайтесь полностью снять датчик движения пока он всё ещё подключён кабелем.

Снимите датчик движения со штифтов в корпусе.

Переверните датчик движения и положите его на корпус прежде чем продолжать.

Отклейте жёлтую ленту, закрывающую разъём кабеля датчика движения.

Используйте острый конец лопатки, чтобы приподнять запирающий язычок на ZIF‑разъёме датчика движения.

Используйте пинцет, чтобы вынуть разъём кабеля датчика движения из его гнезда.

Снимите датчик движения.

Используйте пинцет, чтобы вытащить разъём правого динамика из его гнезда.

Если возникают трудности, попробуйте покачивать разъём из стороны в сторону, чтобы ослабить его.

Снимите правый динамик.

Используйте пинцет, чтобы вытащить разъём левого динамика из его гнезда.

Если возникают трудности, попробуйте покачивать разъём из стороны в сторону, чтобы ослабить его.

Снимите левый динамик.

Кабель кнопки громкости слабо приклеен к левой внутренней крышке шарнира.

Вставьте одну лапку пинцета между кабелем кнопки громкости и крышкой шарнира.

Подденьте от крышки шарнира, чтобы разъединить клей.

Используйте пинцет, чтобы вытянуть кабель кнопки громкости из его направляющей в крышке шарнира.

Используйте одну лапку пинцета, чтобы поддеть и отключить нижний левый антенный кабель.

При сборке их может быть трудно подключить обратно. Удерживайте разъем над гнездом и прижмите плоским концом лопатки. Разъем должен защёлкнуться на месте.

Используйте пинцет, чтобы вывести нижний левый антенный кабель из его направляющей в кронштейне датчика движения.

Используйте отвёртку T5 Torx, чтобы вывернуть два винта длиной 4.9 мм, крепящие кронштейн датчика движения.

Поднимите датчик движения с его шпилек на материнской плате.

Снимите кронштейн датчика движения.

Используйте пинцет, чтобы отогнуть серую проводящую ленту, закрывающую ZIF‑разъём левой боковой камеры.

Используйте пинцет, чтобы снять чёрную ленту, закрывающую ZIF‑разъём левой боковой камеры.

Используйте плоский конец лопатки, чтобы приподнять фиксирующую планку ZIF‑разъёма левой боковой камеры.

Используйте пинцет, чтобы вытащить разъём кабеля левой боковой камеры из его посадочного места на материнской плате.

Используйте пинцет, чтобы отогнуть серую проводящую ленту, закрывающую ZIF‑разъём левой трекинг‑камеры.

Используйте пинцет, чтобы снять чёрную ленту, закрывающую ZIF‑разъём левой трекинг‑камеры.

Используйте лопатку, чтобы приподнять фиксирующую планку ZIF‑разъёма левой трекинг‑камеры.

Используйте пинцет, чтобы вытащить разъём кабеля левой трекинг‑камеры из его посадочного места на материнской плате.

Используйте одну лапку пинцета, чтобы поддеть и отключить верхний левый белый антенный кабель.

Повторите для верхнего правого чёрного антенного кабеля.

Используйте пинцет, чтобы отогнуть серую проводящую ленту, закрывающую ZIF‑разъём переходной камеры.

Используйте пинцет, чтобы снять чёрную ленту, закрывающую ZIF‑разъём переходной камеры.

Используйте лопатку, чтобы приподнять фиксирующую планку ZIF‑разъёма переходной камеры.

Используйте пинцет, чтобы вытащить разъём кабеля переходной камеры из его посадочного места на материнской плате.

Используйте пинцет, чтобы снять жёлтую ленту, закрывающую ZIF‑разъём кабеля микрофона.

Используйте острый конец лопатки, чтобы приподнять фиксирующую планку ZIF‑разъёма микрофона.

Используйте пинцет, чтобы вытащить разъём кабеля микрофона из его посадочного места на материнской плате.

Используйте пинцет, чтобы вытащить разъём кабеля датчика глубины из его посадочного места на материнской плате.

Используйте пинцет, чтобы отогнуть серую проводящую ленту, закрывающую ZIF‑разъём правой камеры слежения.

Используйте пинцет, чтобы отслоить чёрную ленту, закрывающую ZIF‑разъём правой камеры слежения.

Используйте лопатку, чтобы приподнять фиксирующий язычок ZIF‑разъёма правой камеры слежения.

Используйте пинцет, чтобы вытащить кабельный разъём правой камеры слежения из его гнезда.

Используйте пинцет, чтобы отогнуть серую проводящую ленту, закрывающую ZIF‑разъём правой боковой камеры.

Используйте пинцет, чтобы отслоить чёрную ленту, закрывающую ZIF‑разъём правой боковой камеры.

Используйте лопатку, чтобы приподнять фиксирующий язычок ZIF‑разъёма правой боковой камеры.

Используйте пинцет, чтобы вытащить кабельный разъём правой боковой камеры из его гнезда.

Используйте отвёртку Torx T5, чтобы выкрутить два винта длиной 4.9 мм, фиксирующие рамку материнской платы.

Используйте ленту с лёгким клеящим слоем, например малярную ленту, чтобы отвести левые и правые боковые кабели от материнской платы.

Кабелям у верхнего края нужен запас длины, чтобы материнская плата правильно легла в рамку. Не закрепляйте их плотно лентой — или вовсе не заклеивайте.

Поднимите кнопку питания из её гнезда в рамке.

Не снимайте кнопку полностью — она всё ещё подключена кабелем.

Нажмите на нижний правый угол материнской платы, чтобы её край зашёл под ползунок IPD.

Удерживая материнскую плату прижатой, выталкивайте ползунок IPD из его гнезда в рамке.

Снимите ползунок IPD.

Зафиксируйте порт USB‑C одной рукой, а правую сторону рамки — другой.

Тяните рамку наружу, одновременно приподнимая узел материнской платы, пока он не освободится из гнезда рядом с правой боковой камерой.

Используйте лопатку, чтобы поддеть и приподнять узел материнской платы, пока его правая сторона полностью не освободится от рамки.

Оттяните правую сторону узла материнской платы к нижнему краю устройства, чтобы отделить её от рамки.

Снимите узел материнской платы.

При сборке убедитесь, что кабели остаются над узлом материнской платы при его повторной установке.

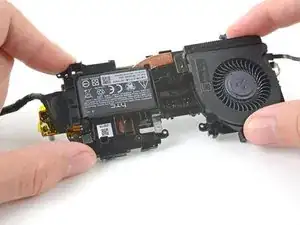

Переверните узел материнской платы так, чтобы вентилятор оказался сверху.

Используйте кончик лопатки, чтобы поддеть и отключить разъём питания наушников.

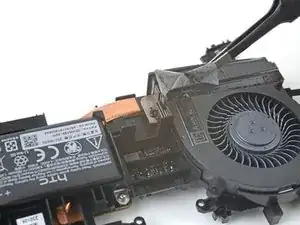

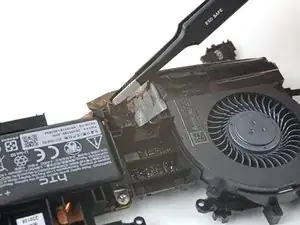

Отслойте чёрную ленту рядом с вентилятором, закрывающую винт радиатора.

Поднимите направляющую воздушного потока, чтобы отщёлкнуть её от рамки материнской платы.

Берегите батарею от прокола или сгибания — она может протечь опасными химикатами и/или загореться.

Используйте отвёртку Torx T5, чтобы выкрутить три винта, фиксирующие радиатор:

Два винта длиной 3.4 мм

Один винт длиной 3.5 мм

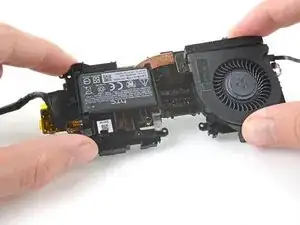

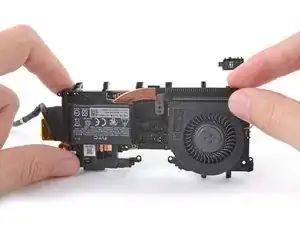

Переверните узел материнской платы так, чтобы порт USB‑C оказался сверху.

Используйте отвёртку Torx T5, чтобы выкрутить винт длиной 3.5 мм, фиксирующий рамку материнской платы.

Между радиатором и рамкой материнской платы находится металлическая скоба, фиксирующая радиатор.

Оттяните нижний левый угол рамки материнской платы от радиатора, пока металлическая скоба не выпадет.

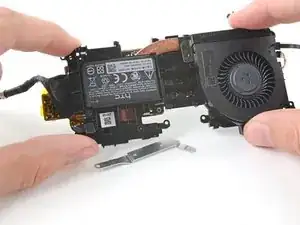

Снимите скобу радиатора.

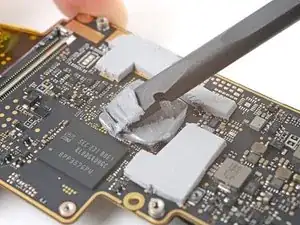

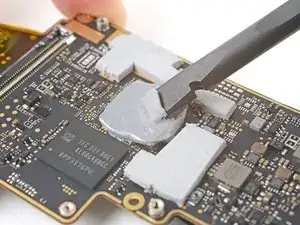

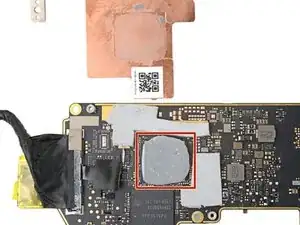

В зависимости от возраста устройства и состояния термопасты радиатор может прилипать к материнской плате. При выполнении этого шага вы, вероятно, почувствуете сопротивление.

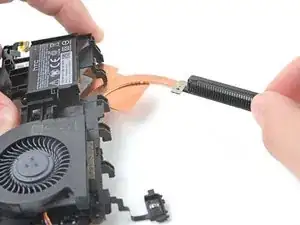

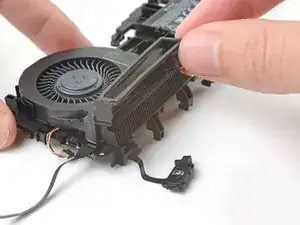

Поднимите рычаг радиатора вверх, пока не почувствуете, что термопаста отделилась от радиатора.

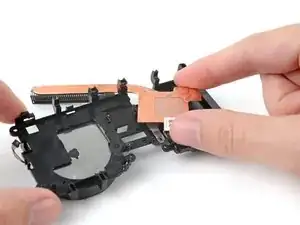

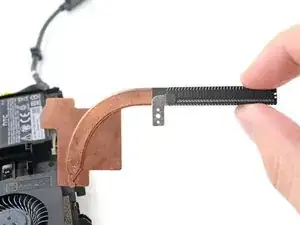

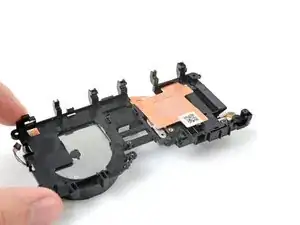

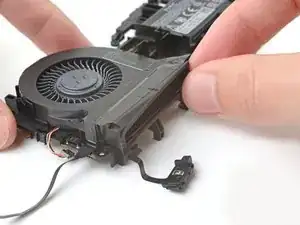

Выведите радиатор из его паза в раме материнской платы.

Возможно, придётся слегка выгнуть влево сторону рамы материнской платы вверх, чтобы освободить радиатор.

При сборке выполните следующие действия для выравнивания радиатора:

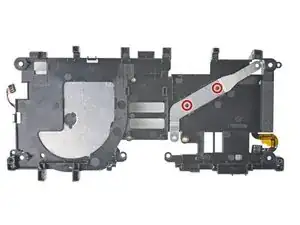

Установите кронштейн радиатора на два направляющих штыря в раме материнской платы.

Протяните рычаг радиатора через отверстие в верхней части рамы материнской платы.

Установите квадратную часть радиатора на кронштейн радиатора.

При сборке выполните следующие действия для повторного нанесения термопасты:

Используйте плоский конец лопатки, чтобы соскрести термопасту с процессора.

Следуйте этому руководству, чтобы очистить процессор и заменить термопасту.

В HTC Vive XR Elite применяется специальная вязкая термопаста. Обычная термопаста не обеспечит надлежащего охлаждения. Убедитесь, что для замены старой термопасты вы используете подходящую термопасту, например K5 Pro или термоуплотнение.
