Замена кабеля USB-C в док-станции батареи HTC Vive XR Elite

Перед началом ремонта разрядите батареи в гарнитуре ниже 25%. Заряженная батарея может протечь опасными химикатами или загореться при повреждении.

Запуск Half Life: Alyx поможет в этом!

Vive XR Elite оснащён датчиком приближения, который переводит гарнитуру в режим ожидания для экономии заряда, когда она не используется. Чтобы разрядить батарею быстрее, потребуется использовать гарнитуру.

Отключите кабель питания USB-C.

Нажмите кнопку отпирания в посадочном слоте правой стороны док-станции батареи.

Оттяните док-станцию батареи от посадочного слота правой стороны, чтобы отсоединить её.

Повторите предыдущий шаг для левого посадочного слота.

Разъедините гарнитуру и док-станцию батареи.

Вставьте длинный край медиатора для вскрытия в зазор между двумя половинами док-станции батареи, рядом с кабелем USB-C.

Проведите медиатором вдоль верхнего края док-станции батареи, чтобы освободить пластиковые защёлки.

Переверните док-станцию батареи.

Вставьте длинный край медиатора для вскрытия в зазор между двумя половинами док-станции батареи.

Проведите медиатором вдоль нижнего края док-станции батареи, чтобы освободить пластиковые защёлки.

Разведите две половины док-станции батареи, чтобы полностью их разделить.

С помощью пинцета отогните графитовую термоленту, покрывающую внутреннюю пластиковую рамку.

Если лента немного порвётся, не волнуйтесь! При сборке верните её на место так, как будто она всё ещё цельная.

Используйте отвертку Torx T5, чтобы выкрутить девять винтов, фиксирующих внутреннюю пластиковую рамку:

Пять винтов длиной 11.8 мм

Три винта длиной 5.6 мм

Один винт длиной 5.6 мм

Этот винт покрыт кусочком чёрной пластиковой ленты. Сначала удалите её пинцетом, затем отвинтите.

В течение ремонта отслеживайте каждый винт и убедитесь, что при сборке он возвращается на то же место.

Снимите внутреннюю пластиковую рамку, убедившись, что графитовая термолента продета через неё.

Используйте отвертку Torx T5, чтобы выкрутить два винта длиной 5.6 мм, фиксирующих клипсы ремешка для головы.

С помощью пинцета снимите левую и правую клипсы ремешка для головы.

Снимите термопрокладку, покрывающую плату батареи, пинцетом или пальцами.

Работайте медленно, чтобы не порвать термопрокладку.

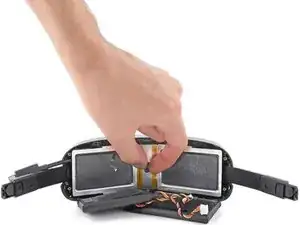

Используйте плоский конец лопатки, чтобы выдавить разъёмы соединителей левых и правых элементов батареи из их гнёзд.

Используйте острие лопатки, чтобы поднять фиксирующую планку на ZIF-разъёме светодиода питания.

С помощью пинцета или пальцев отсоедините кабель светодиода питания.

При сборке вставьте кабель в разъём и закройте фиксирующую планку. Если кабель застревает, аккуратно выньте его и выровняйте перед повторной попыткой.

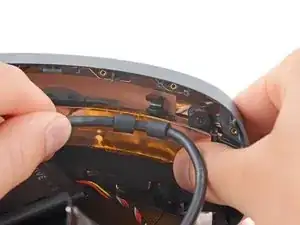

Потяните черную защелку прямо вверх на кабеле питания USB-C, чтобы отключить его.

При сборке совместите кабель прямо над разъемом и нажмите прямо вниз, чтобы подключить его обратно.

Используйте пинцет или пальцы, чтобы отодрать проводящую ленту от передней металлической крышки аккумулятора.

Используйте отвертку Torx T5, чтобы вывернуть четыре винта длиной 4.1 мм, крепящие плату аккумулятора.

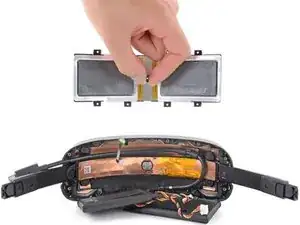

Снимите плату аккумулятора.

Используйте отвертку Torx T5, чтобы вывернуть три винта, крепящие переднюю металлическую крышку аккумулятора:

Два винта длиной 11.8 мм

Один винт длиной 4.8 мм

Сдвиньте кабель питания USB-C влево, чтобы отщелкнуть его.

Снимите переднюю металлическую крышку аккумулятора.

Установите держатель аккумулятора в вертикальное положение, чтобы элементы аккумулятора могли лечь на рабочую поверхность.

Снимите заднюю металлическую крышку аккумулятора.

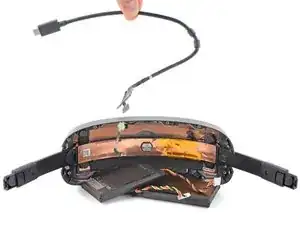

Потяните кабель питания USB-C прямо из его паза, чтобы отщелкнуть его.

Снимите кабель питания USB-C.
