Замена петель HTC Vive XR Elite

Перед началом ремонта разрядите аккумуляторы в гарнитуре ниже 25%. Заряженный аккумулятор может протечь опасными химикатами или воспламениться при повреждении.

Запуск Half Life: Alyx справится с задачей!

Vive XR Elite оснащена датчиком приближения, который переводит гарнитуру в режим ожидания для экономии заряда, когда она не используется. Чтобы быстрее разрядить аккумулятор, вам нужно пользоваться гарнитурой.

Отключите кабель питания USB‑C.

Нажмите кнопку освобождения в гнезде правой батарейной корзины у дужки.

Оттяните батарейную корзину от правого гнезда дужки, чтобы отсоединить её.

Повторите предыдущий шаг для левого гнезда дужки.

Разъедините гарнитуру и батарейную корзину.

Подкладка лица крепится к гарнитуре двумя магнитами. Вы почувствуете их притяжение при снятии.

Схватите середину подкладки лица пальцами и потяните назад, чтобы снять её.

Используйте пинцет, чтобы снять шесть заглушек винтов с правой дужки.

Отверткой Torx T5 отвинтите шесть винтов длиной 4.9 мм, крепящих две половины правой дужки.

Отверткой Torx T5 отвинтите два винта длиной 3.5 мм, крепящих крышку правой петли.

Вставьте плоский конец лопатки в зазор между наружной и внутренней крышками правой петли.

Проведите лопаткой вдоль зазора, чтобы отсоединить защёлки, фиксирующие наружную крышку петли.

Снимите наружную крышку петли.

Вставьте плоский конец лопатки в зазор между наружной и внутренней частями дужки.

Проведите лопаткой вдоль зазора, чтобы отсоединить защёлки, фиксирующие наружную часть дужки.

Выдвиньте верхнюю часть наружной дужки из её паза в петле.

Динамик слабо приклеен к наружной дужке.

Поверните наружную дужку к себе, чтобы получить доступ к динамику.

Подденьте плоским концом лопатки динамик, чтобы оторвать его от клея.

При обратной сборке, если клей у динамика потерял липкость, используйте двусторонний скотч, чтобы прикрепить динамик к наружной дужке.

Снимите наружную дужку, продев её с USB‑C кабеля и сняв с него.

Вытащите внутреннюю дужку из её паза в петле и снимите её.

Используйте пинцет, чтобы отодрать чёрную ленту, закрывающую один из винтов внутренней крышки петли.

Отверткой Torx T5 отвинтите два винта, фиксирующие внутреннюю крышку петли:

Один винт длиной 3.1 мм

Один винт длиной 4.9 мм

Поверните внутреннюю крышку петли, чтобы снять её с канавки в раме.

Снимите внутреннюю крышку петли, продев её с USB‑C и проводами динамика.

Используйте пинцет, чтобы снять шесть заглушек винтов с левой дужки.

Отверткой Torx T5 отвинтите шесть винтов длиной 4.9 мм, крепящих две половины левой дужки.

Отверткой Torx T5 отвинтите два винта длиной 3.5 мм, крепящих крышку левой петли.

Вставьте плоский конец лопатки в зазор между левой внешней и внутренней крышками петли.

Проведите лопаткой вдоль зазора, чтобы разъединить защёлки, удерживающие внешнюю крышку петли.

Снимите внешнюю крышку петли.

Вытяните левую дужку из её паза в петле.

Не пытайтесь полностью снять её пока — она всё ещё подключена кабелем.

Вставьте плоский конец лопатки в зазор между внешней и внутренней частью дужки.

Проведите лопаткой вдоль зазора, чтобы разъединить пластиковые защёлки, удерживающие внешнюю часть дужки.

Снимите внешнюю часть дужки с её внутренней половины, чтобы полностью освободить пластиковые защёлки.

Динамик слегка приклеен к внешней части дужки.

Подденьте плоским концом лопатки динамик, чтобы разъединить клей.

Оставьте динамик рядом с гарнитурой перед продолжением работы.

При сборке, если клей динамика потерял липкость, используйте ленту Tesa 61395 для повторного приклеивания динамика к внешней части дужки.

Используйте пинцет, чтобы отогнуть чёрную ленту, закрывающую один из винтов внутренней крышки петли.

Отвинтите два винта, крепящие внутреннюю крышку петли, при помощи отвёртки Torx T5:

Один винт длиной 3.5 мм

Один винт длиной 4.9 мм

Не снимайте внутреннюю крышку петли полностью — она соединена кабелем кнопки громкости.

Поверните внутреннюю крышку петли, отведя её из паза в рамке.

Пусть крышка висит на кабеле кнопки громкости пока что.

Отвинтите 12 винтов, крепящих лицевую панель, при помощи отвёртки Torx T5:

Шесть винтов длиной 3.5 мм

Четыре винта длиной 4.9 мм

Два винта длиной 6.5 мм

В верхних углах лицевой панели находятся два магнита. При отвинчивании близлежащих винтов они могут прилипнуть к ним.

Вставьте плоский конец лопатки в зазор между рамой и нижним правым углом лицевой крышки.

Подденьте лопаткой, чтобы освободить защёлки, удерживающие лицевую крышку.

Повторите процесс поддёма для средней и нижней левой частей лицевой крышки.

Не снимайте лицевую крышку полностью — она соединена кабелем датчика приближения.

Поднимите лицевую крышку и поверните её через верх рамки.

Положите лицевую крышку лицевой стороной вверх перед продолжением работы.

Отвинтите два винта длиной 3.3 мм, фиксирующие кабель датчика приближения, при помощи отвёртки Torx T5.

Снимите лицевую крышку.

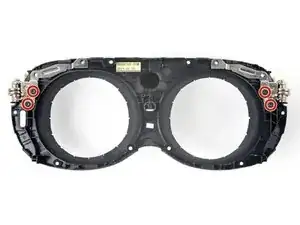

Отвинтите четыре винта длиной 4.7 мм, крепящие петли, при помощи отвёртки Torx T5.

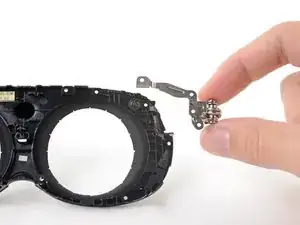

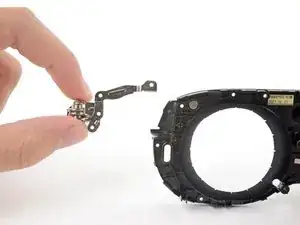

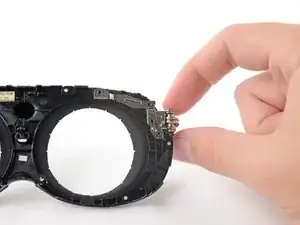

Вытяните петли из их пазов в рамке.

Вы можете почувствовать некоторое сопротивление — под ними находится магнит.
