Замена блока камер HTC Vive XR Elite

Перед началом ремонта разрядите батареи в гарнитуре до уровня ниже 25%. Заряженная батарея при повреждении может протечь опасными химикатами или загореться.

Прохождение Half Life: Alyx подойдёт для этой цели!

Vive XR Elite имеет датчик приближения, который переводит гарнитуру в режим ожидания для экономии заряда, когда она не используется. Чтобы ускорить разрядку батареи, потребуется использовать гарнитуру.

Отключите кабель питания USB‑C.

Нажмите кнопку фиксации в слоте для правой батарейной базы на дужке.

Оттяните батарейную базу от правого слота дужки, чтобы отсоединить её.

Повторите предыдущий шаг для левого слота дужки.

Разъедините гарнитуру и батарейную базу.

Подушка для лица крепится к гарнитуре двумя магнитами. Вы почувствуете притяжение магнитов при её снятии.

Ухватитесь за середину подушки для лица пальцами и оттяните назад, чтобы снять её.

Используйте пинцет, чтобы снять шесть заглушек винтов с правой дужки.

Отверткой T5 Torx отвинтите шесть винтов длиной 4.9 мм, скрепляющих две половины правой дужки.

Отверткой T5 Torx отвинтите два винта длиной 3.5 мм, фиксирующих крышку правого шарнира.

Вставьте плоский конец лопатки в зазор между внешней и внутренней крышками шарнира правой дужки.

Сдвигайте лопатку вдоль зазора, чтобы отсоединить защёлки, фиксирующие внешнюю крышку шарнира.

Снимите внешнюю крышку шарнира.

Вставьте плоский конец лопатки в зазор между внешней и внутренней частями дужки.

Сдвигайте лопатку вдоль зазора, чтобы отсоединить защёлки, фиксирующие внешнюю часть дужки.

Выдвиньте верхнюю часть внешней дужки из её посадочного места в шарнире.

Динамик слегка приклеен к внешней дужке.

Поверните внешнюю дужку к себе, чтобы получить доступ к динамику.

Подденьте плоским концом лопатки динамик, чтобы разъединить клей.

При сборке, если клей на динамике потерял адгезию, используйте двусторонний скотч для повторного крепления динамика к внешней дужке.

Снимите внешнюю дужку, продев её с кабеля USB‑C, и удалите её.

Вытяните внутреннюю дужку из её посадочного места в шарнире и снимите её.

Используйте пинцет, чтобы отодрать чёрную ленту, закрывающую один из винтов внутренней крышки шарнира.

Отверткой T5 Torx отвинтите два винта, фиксирующие внутреннюю крышку шарнира:

Один винт длиной 3.1 мм

Один винт длиной 4.9 мм

Проверните внутреннюю крышку шарнира, чтобы вывести её из паза в рамке.

Снимите внутреннюю крышку шарнира, продев её с кабелей USB‑C и динамика.

Используйте пинцет, чтобы снять шесть заглушек винтов с левой дужки.

Отверткой T5 Torx отвинтите шесть винтов длиной 4.9 мм, скрепляющих две половины левой дужки.

Отверткой T5 Torx отвинтите два винта длиной 3.5 мм, фиксирующих крышку левого шарнира.

Вставьте плоский конец лопатки в зазор между внешней и внутренней крышками левого шарнира.

Проведите лопаткой вдоль зазора, чтобы разъединить защёлки, фиксирующие внешнюю крышку шарнира.

Снимите внешнюю крышку шарнира.

Вытяните левую дужку из её посадочного места в шарнире.

Не пытайтесь пока полностью её снять — она все ещё подключена кабелем.

Вставьте плоский конец лопатки в зазор между внешней и внутренней частями дужки.

Проведите лопаткой вдоль зазора, чтобы разъединить пластиковые защёлки, удерживающие внешнюю часть дужки.

Снимите внешнюю часть дужки с её внутренней половины, чтобы полностью освободить пластиковые защёлки.

Динамик слабо приклеен к внешней части дужки.

Подденьте плоским концом лопатки динамик, чтобы разъединить клейкую ленту.

Положите динамик рядом с гарнитурой перед дальнейшими действиями.

При сборке, если клей динамика потерял липкость, используйте ленту Tesa 61395 для повторного приклеивания динамика к внешней части дужки.

С помощью пинцета отогните чёрную ленту, закрывающую один из винтов внутренней крышки шарнира.

Отверткой T5 Torx отвинтите два винта, закрепляющих внутреннюю крышку шарнира:

Один винт длиной 3,5 мм

Один винт длиной 4,9 мм

Не снимайте полностью внутреннюю крышку шарнира — она подключена кабелем кнопки громкости.

Поверните внутреннюю крышку шарнира, чтобы вывести её из паза в корпусе.

Пока пусть крышка свисает, удерживаемая кабелем кнопки громкости.

Отверткой T5 Torx отвинтите 12 винтов, фиксирующих лицевую панель:

Шесть винтов длиной 3,5 мм

Четыре винта длиной 4,9 мм

Два винта длиной 6,5 мм

В верхних углах лицевой панели находятся два магнита. По мере отворачивания близлежащих винтов они могут к ним притягиваться.

Вставьте плоский конец лопатки в зазор между корпусом и нижним правым углом лицевой крышки.

Подденьте лопаткой, чтобы освободить защёлки, удерживающие лицевую крышку.

Повторите процесс поддёма для средней и нижней левой частей лицевой крышки.

Не снимайте полностью лицевую крышку, она подключена кабелем датчика приближения.

Поднимите лицевую крышку и поверните её через верхнюю часть корпуса.

Положите лицевую крышку лицевой стороной вверх перед продолжением.

Отверткой T5 Torx отвинтите два винта длиной 3,3 мм, фиксирующие кабель датчика приближения.

Снимите лицевую крышку.

Раздвиньте обе линзы наружу так, чтобы они были максимально далеко друг от друга.

Отверткой T5 Torx отвинтите четыре винта, фиксирующие узел линз:

Три винта длиной 4,9 мм

Один винт длиной 3,3 мм

Кронштейны винтов зафиксированы защёлками и клеем.

С помощью пинцета снимите левый кронштейн винта с его штыря в корпусе.

Для этого может потребоваться усилие. Следите, чтобы не поцарапать окружающие компоненты.

Повторите операцию для правого кронштейна.

При сборке используйте пинцет для выравнивания кронштейнов на их штырях. Надавите плоским концом лопатки, чтобы защёлки снова встали на место и приклеились.

Поднимите нижнюю часть узла линз, чтобы отделить нижние направляющие от их пазов в корпусе.

Поднимите узел линз вверх, чтобы отделить верхние направляющие от их пазов в корпусе.

Поверните узел линз вверх к верхней части корпуса, чтобы он стоял вертикально с открытыми разъёмами кабелей.

Отверткой T5 Torx отвинтите четыре винта длиной 3,4 мм, фиксирующие кабели узла линз.

Используйте плоский конец лопатки, чтобы приподнять и отсоединить разъём кабеля блока линз.

Повторите эту процедуру для другого разъёма.

Чтобы заново подсоединить защёлкивающиеся разъёмы, подобные этому, аккуратно выровняйте и нажмите с одной стороны до щелчка, затем повторите с другой стороны. Не нажимайте посередине. Если разъём будет смещён, контакты могут согнуться и получить необратимые повреждения.

Поднимите и снимите блок линз.

Следующие четыре шага показывают, как зафиксировать блок линз в рамке при обратной сборке.

Чтобы блок линз правильно располагался в рамке, он должен совпадать с штырём в ползунке межзрачкового расстояния (IPD).

Перед установкой блока линз сдвиньте ползунок IPD в его крайнее правое положение.

Выдвиньте блок линз наружу до тех пор, пока его пластиковые защёлки не окажутся близко к концу верхних направляющих.

Возможно, придётся сдвигать верхнюю направляющую вперёд‑назад, чтобы она равномерно легла на пластиковые защёлки.

Здвиньте нижние направляющие внутрь насколько это возможно.

Чтобы зафиксировать блок линз в рамке:

Вставьте верхнюю левую направляющую в её паз.

Выровняйте остальные направляющие.

Нажмите блок линз на место, убедившись, что центрирующий штырь совпал с отверстием.

Используйте пинцет, чтобы отодрать чёрную ленту, закрывающую разъём датчика приближения.

Отодраньте жёлтую ленту, закрывающую разъём датчика приближения.

Используйте острый конец лопатки, чтобы приподнять фиксирующую планку на ZIF‑разъёме датчика приближения.

Используйте пинцет, чтобы вытащить кабель датчика приближения из его посадочного места на плате.

Снимите датчик приближения.

Отодерите жёлтую ленту, закрывающую кабель датчика движения.

Отвёрткой Torx T5 выкрутите два винта длиной 3.4 мм, закрепляющих датчик движения.

Не пытайтесь полностью снять датчик движения пока — он всё ещё соединён кабелем.

Поднимите датчик движения с его штырей в рамке.

Переверните датчик движения и положите его на рамку перед продолжением работы.

Отодерите жёлтую ленту, закрывающую разъём кабеля датчика движения.

Используйте острый конец лопатки, чтобы приподнять фиксирующую планку на ZIF‑разъёме датчика движения.

Используйте пинцет, чтобы вытащить разъём кабеля датчика движения из его посадочного места.

Снимите датчик движения.

Используйте пинцет, чтобы вынуть разъём правого динамика из его гнезда.

Если возникают сложности, попробуйте покачивать разъём из стороны в сторону, чтобы ослабить его.

Снимите правый динамик.

Используйте пинцет, чтобы вынуть разъём левого динамика из его гнезда.

Если возникают сложности, попробуйте покачивать разъём из стороны в сторону, чтобы ослабить его.

Снимите левый динамик.

Кабель кнопки громкости слабо приклеен к левой внутренней крышке шарнира.

Вставьте одно плечо пинцета между кабелем кнопки громкости и крышкой шарнира.

Подденьте от крышки шарнира, чтобы отделить клей.

С помощью пинцета вытяните кабель кнопки громкости из его пазa в крышке шарнира.

Используйте одно плечо пинцета, чтобы поддеть и отсоединить нижний левый антенный кабель.

При сборке их бывает трудно вновь подключить. Держите разъем над гнездом и прижмите плоским концом лопатки. Разъем должен щелкнуть на место.

С помощью пинцета проведите нижний левый антенный кабель из его паза в кронштейне датчика движения.

Отверткой T5 Torx выкрутите два винта длиной 4,9 мм, закрепляющие кронштейн датчика движения.

Поднимите датчик движения с его направляющих на материнской плате.

Снимите кронштейн датчика движения.

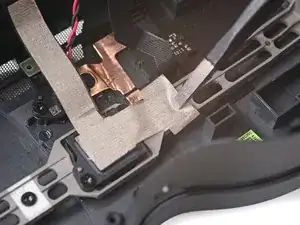

С помощью пинцета отогните серую проводящую ленту, покрывающую ZIF‑разъем левой боковой камеры.

С помощью пинцета снимите черную ленту, закрывающую ZIF‑разъем левой боковой камеры.

Используйте плоский конец лопатки, чтобы поднять фиксирующую крышку на ZIF‑разъеме левой боковой камеры.

С помощью пинцета вытяните разъем кабеля левой боковой камеры из его гнезда на материнской плате.

С помощью пинцета отогните серую проводящую ленту, покрывающую ZIF‑разъем левой трекинговой камеры.

С помощью пинцета снимите черную ленту, закрывающую ZIF‑разъем левой трекинговой камеры.

Используйте лопатку, чтобы поднять фиксирующую крышку на ZIF‑разъеме левой трекинговой камеры.

С помощью пинцета вытяните разъем кабеля левой трекинговой камеры из его гнезда на материнской плате.

Одним плечом пинцета подденьте и отсоедините верхний левый белый антенный кабель.

Повторите для верхнего правого черного антенного кабеля.

С помощью пинцета отогните серую проводящую ленту, покрывающую ZIF‑разъем проходной камеры.

С помощью пинцета снимите черную ленту, закрывающую ZIF‑разъем проходной камеры.

Используйте лопатку, чтобы поднять фиксирующую крышку на ZIF‑разъеме проходной камеры.

С помощью пинцета вытяните разъем кабеля проходной камеры из его гнезда на материнской плате.

С помощью пинцета снимите желтую ленту, покрывающую ZIF‑разъем кабеля микрофона.

Кончиком лопатки подденьте фиксирующую крышку на ZIF‑разъеме микрофона.

С помощью пинцета вытяните разъем кабеля микрофона из его гнезда на материнской плате.

С помощью пинцета вытяните разъем кабеля датчика глубины из его гнезда на материнской плате.

Используйте пинцет, чтобы отогнуть серую проводящую ленту, закрывающую ZIF‑разъём правой камеры отслеживания.

Используйте пинцет, чтобы снять черную ленту, закрывающую ZIF‑разъём правой камеры отслеживания.

Используйте лопатку, чтобы поднять фиксирующий язычок ZIF‑разъёма правой камеры отслеживания.

Используйте пинцет, чтобы вытащить разъём кабеля правой камеры отслеживания из его посадочного места.

Используйте пинцет, чтобы отогнуть серую проводящую ленту, закрывающую ZIF‑разъём правой боковой камеры.

Используйте пинцет, чтобы снять черную ленту, закрывающую ZIF‑разъём правой боковой камеры.

Используйте лопатку, чтобы поднять фиксирующий язычок ZIF‑разъёма правой боковой камеры.

Используйте пинцет, чтобы вытащить разъём кабеля правой боковой камеры из его посадочного места.

Используйте отвертку Torx T5, чтобы выкрутить два винта длиной 4,9 мм, крепящие каркас материнской платы.

Используйте ленту с лёгким клеевым слоем, например малярную ленту, чтобы отвести кабели с левой и правой стороны от материнской платы.

Кабелям у верхнего края нужен запас длины, чтобы материнская плата правильно опиралась в каркасе. Избегайте тугой фиксации лентой или вовсе не заклеивайте их.

Поднимите кнопку питания из её посадочного места в каркасе.

Не снимайте кнопку полностью, она всё ещё подключена кабелем.

Нажмите вниз на нижний правый угол материнской платы, чтобы её край расположился под ползунком IPD.

Давя на материнскую плату, вытолкните ползунок IPD из его посадочного места в каркасе.

Удалите ползунок IPD.

Удерживайте порт USB‑C одной рукой и правую сторону каркаса другой рукой.

Оттяните каркас наружу, поднимая сборку материнской платы, пока она не освободится из посадочного места рядом с правой боковой камерой.

Используйте лопатку, чтобы поддеть сборку материнской платы, пока её правая сторона полностью не освободится от каркаса.

Потяните правую сторону сборки материнской платы в направлении нижнего края устройства, чтобы отделить её от каркаса.

Снимите сборку материнской платы.

При сборке убедитесь, что кабели остаются над сборкой материнской платы при её возвращении на место.

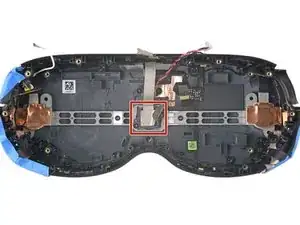

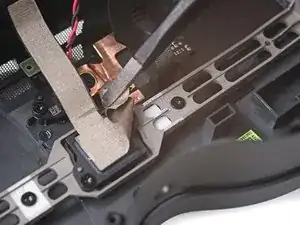

Отогните серую проводящую ленту, закрывающую винт правой камеры.

Используйте отвертку Torx T5, чтобы выкрутить два винта длиной 3,5 мм, крепящие модуль камеры.

Две фронтальные камеры отслеживания слабо приклеены к каркасу.

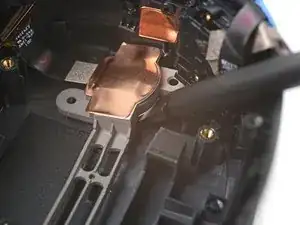

Вставьте плоский конец лопатки между каркасом и левой камерой отслеживания.

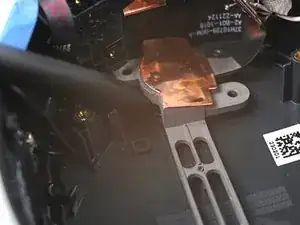

Подденьте лопаткой, чтобы отслоить клей между левой камерой отслеживания и каркасом.

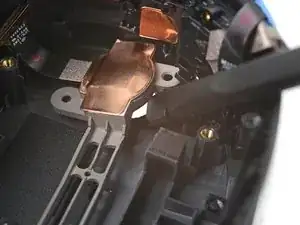

Вставьте плоский конец лопатки между каркасом и правой камерой отслеживания.

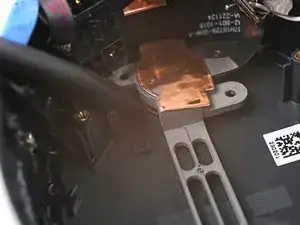

Подденьте лопаткой, чтобы отслоить клей между правой камерой отслеживания и каркасом.

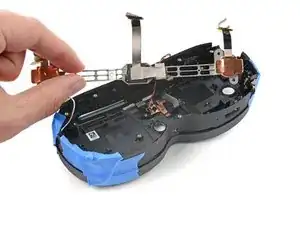

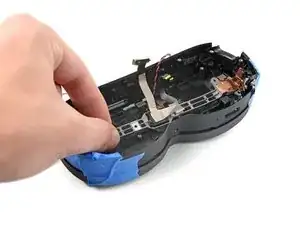

Поднимите модуль камеры из каркаса, контролируя, чтобы он сошёл с направляющих штырей.

Снимите модуль камеры.
