Замена датчика глубины HTC Vive XR Elite

Перед началом ремонта разрядите аккумуляторы в шлеме ниже 25%. Заряженный аккумулятор может протечь опасные химикаты или загореться при повреждении.

Игра в Half Life: Alyx поможет вам в этом!

У Vive XR Elite есть датчик приближения, который переводит шлем в режим ожидания для экономии батареи, когда он не используется. Чтобы быстрее разрядить батарею, вам нужно использовать шлем.

Отключите кабель питания USB-C.

Нажмите кнопку освобождения на направляющей правого аккумулятора.

Вытяните направляющую аккумулятора от правой направляющей, чтобы отключить её.

Повторите предыдущий шаг для левой направляющей.

Отделите шлем от направляющей аккумулятора.

Мягкая подушка прикреплена к шлему с помощью двух магнитов. Вы почувствуете притяжение магнитов, когда будете её снимать.

Схватите середину мягкой подушки пальцами и потяните назад, чтобы удалить её.

Используйте пинцет, чтобы удалить шесть крышек винтов с правой направляющей.

Используйте отвертку Torx T5, чтобы удалить шесть винтов длиной 4,9 мм, удерживающих две половины правой направляющей.

Используйте отвертку Torx T5, чтобы удалить два винта длиной 3,5 мм, удерживающих крышку правых петель.

Вставьте плоский конец лопатки в зазор между внешней и внутренней крышками петель справа.

Проведите лопаткой по зазору, чтобы отсоединить зажимы, удерживающие внешнюю крышку петель.

Снимите внешнюю крышку петель.

Вставьте плоский конец лопатки в зазор между внешней и внутренней направляющей.

Проведите лопаткой по зазору, чтобы отсоединить зажимы, удерживающие внешнюю направляющую.

Сдвиньте верхнюю часть внешней направляющей из её слота в петле.

Динамик слегка приклеен к внешней направляющей.

Поверните внешнюю направляющую к себе, чтобы получить доступ к динамику.

Вставьте плоский конец лопатки под динамик, чтобы отсоединить его от клея.

Во время сборки, если клей для динамика не липкий, используйте двусторонний скотч, чтобы снова прикрепить динамик к внешней направляющей.

Снимите внешнюю направляющую с кабеля USB‑C и удалите её.

Вытяните внутреннюю направляющую из её слота в петле и удалите её.

Используйте пинцет, чтобы отогнуть черную ленту, закрывающую один из винтов крышки внутренней петли.

Используйте отвертку Torx T5, чтобы удалить два винта, удерживающих крышку внутренней петли:

Один винт длиной 3,1 мм

Один винт длиной 4,9 мм

Поверните крышку внутренней петли из её паза в раме.

Снимите крышку внутренней петли с кабелей USB-C и динамика и удалите её.

Используйте пинцет, чтобы удалить шесть крышек винтов с левой направляющей.

Используйте отвертку Torx T5, чтобы удалить шесть винтов длиной 4,9 мм, удерживающих две половины левой направляющей.

Используйте отвертку Torx T5, чтобы удалить два винта длиной 3,5 мм, удерживающих крышку левых петель.

Вставьте плоский конец лопатки в зазор между левыми внешними и внутренними крышками шарнира.

Придвиньте лопатку вдоль зазора, чтобы отсоединить зажимы, удерживающие внешнюю крышку шарнира.

Снимите внешнюю крышку шарнира.

Вытяните левую дужку из ее гнезда в шарнире.

Пока не пытайтесь полностью ее снять, так как она все еще соединена кабелем.

Вставьте плоский конец лопатки в зазор между внешней и внутренней дужкой.

Придвиньте лопатку вдоль зазора, чтобы отсоединить пластиковые зажимы, удерживающие внешнюю дужку.

Снимите внешнюю дужку с внутренней половины, чтобы полностью освободить ее пластиковые зажимы.

Динамик слегка приклеен к внешней дужке.

Подденьте плоским концом лопатки динамик, чтобы отделить его от клея.

Положите динамик рядом с наушниками перед продолжением.

Во время сборки, если клей для динамика не липкий, используйте ленту Tesa 61395 для повторного приклеивания динамика к внешней дужке.

Используйте пинцет, чтобы отогнуть черную ленту, покрывающую один из винтов внутренней крышки шарнира.

Используйте отвертку Torx T5, чтобы открутить два винта, удерживающих внутреннюю крышку шарнира:

Один винт длиной 3,5 мм

Один винт длиной 4,9 мм

Не снимайте внутреннюю крышку шарнира полностью, так как она соединена кабелем кнопки громкости.

Поверните внутреннюю крышку шарнира от ее паза в раме.

Пока оставьте крышку висеть на кабеле кнопки громкости.

Используйте отвертку Torx T5, чтобы открутить 12 винтов, удерживающих лицевую панель:

Шесть винтов длиной 3,5 мм

Четыре винта длиной 4,9 мм

Два винта длиной 6,5 мм

В верхних углах лицевой панели находятся два магнита. При удалении рядом находящихся винтов они могут прилипнуть к ним.

Вставьте плоский конец лопатки в зазор между рамой и нижним правым углом лицевой крышки.

Подденьте лопатку, чтобы освободить зажимы, удерживающие лицевую крышку.

Повторите процесс поддевания для средней и нижней левой частей лицевой крышки.

Не снимайте лицевую крышку полностью, так как она соединена кабелем датчика приближения.

Поднимите лицевую крышку и поверните ее над рамой.

Положите лицевую крышку лицом вверх перед продолжением.

Используйте отвертку Torx T5, чтобы открутить два винта длиной 3,3 мм, удерживающих кабель датчика приближения.

Снимите лицевую крышку.

Вытяните две линзы наружу, чтобы они были максимально далеко друг от друга.

Используйте отвертку Torx T5, чтобы открутить четыре винта, удерживающих сборку линз:

Три винта длиной 4,9 мм

Один винт длиной 3,3 мм

Крепления винтов удерживаются зажимами и клеем.

Используйте пинцет, чтобы снять левое крепление винта с его поста в раме.

Это может потребовать некоторой силы. Будьте осторожны, чтобы не поцарапать окружающие компоненты.

Повторите этот процесс для правого крепления.

Во время сборки используйте пинцет, чтобы выровнять крепления на их постах. Нажмите на них плоским концом лопатки, чтобы зафиксировать и повторно приклеить зажимы.

Поднимите нижнюю часть сборки линз, чтобы отделить нижние направляющие от их пазов в раме.

Вытяните сборку линз вверх, чтобы отделить верхние направляющие от их пазов в раме.

Поверните сборку линз к верхней части рамы, чтобы она стояла вертикально с открытыми разъемами кабелей.

Используйте отвертку Torx T5, чтобы открутить четыре винта длиной 3,4 мм, удерживающих кабели сборки линз.

Используйте плоский конец лопатки, чтобы приподнять и отключить соединитель кабеля сборки объектива.

Повторите эту процедуру для другого соединителя.

Чтобы заново подключить дюбельные соединители такого типа, аккуратно выровняйте и нажмите на одну сторону, пока не услышите щелчок, затем повторите на другой стороне. Не давите посередине. Если соединитель неправильно выровнен, контакты могут согнуться, что приведет к повреждению.

Поднимите и удалите сборку объектива.

Следующие четыре шага демонстрируют, как закрепить сборку объектива на раме во время сборки.

Для правильного размещения сборка объектива должна выровниться с штырьком в механизме регулировки межзрачковым расстоянием (IPD).

Перед переустановкой сборки объектива, переместите механизм регулировки IPD в крайнее правое положение.

Оттолкните сборку объектива до тех пор, пока ее пластиковые защелки не будут ближе к краю верхних направляющих.

Вам может понадобиться подталкивать и тянуть верхнюю направляющую, чтобы она сидела ровно по отношению к пластиковым защелкам.

Нажмите нижние направляющие внутрь до упора.

Чтобы закрепить сборку объектива в раме:

Вставьте верхнюю левую направляющую в ее паз.

Выравните остальные направляющие.

Нажмите сборку объектива на место, убедившись, что центрирующий штырек выровнен.

Используйте пинцет, чтобы снять черную ленту, закрывающую соединитель датчика приближения.

Снимите желтую ленту, закрывающую соединитель датчика приближения.

Используйте конец лопатки, чтобы поднять защелку на соединителе ZIF датчика приближения.

Используйте пинцет, чтобы вытащить кабель датчика приближения из его слота на материнской плате.

Удалите датчик приближения.

Снимите желтую ленту, закрывающую кабель датчика движения.

Используйте отвертку Torx T5, чтобы удалить два винта длиной 3.4 мм, крепящие датчик движения.

Не пытайтесь полностью удалить датчик движения, так как он все еще подключен кабелем.

Поднимите датчик движения с его штырьков в раме.

Переверните датчик движения и положите его на раму перед продолжением.

Снимите желтую ленту, закрывающую соединитель кабеля датчика движения.

Используйте конец лопатки, чтобы поднять защелку на соединителе ZIF датчика движения.

Используйте пинцет, чтобы вытащить соединитель кабеля датчика движения из его слота.

Удалите датчик движения.

Используйте пинцет, чтобы вытянуть соединитель правого динамика из его разъема.

Если у вас возникли проблемы, попробуйте легонько покачать соединитель из стороны в сторону, чтобы помочь освободить его.

Удалите правый динамик.

Используйте пинцет, чтобы вытянуть соединитель левого динамика из его разъема.

Если у вас возникли проблемы, попробуйте легонько покачать соединитель из стороны в сторону, чтобы помочь освободить его.

Удалите левый динамик.

Кабель кнопки громкости слегка приклеен к левому внутреннему кожуху петли.

Вставьте одну часть пинцета между кабелем кнопки громкости и кожухом петли.

Подденьте от кожуха петли, чтобы отделить клей.

Используйте пинцет, чтобы вытащить кабель кнопки громкости из его слота в кожухе петли.

Используйте одну часть пинцета, чтобы поддеть и отключить нижний левый антенный кабель.

Во время сборки их может быть сложно подключить обратно. Удерживайте соединитель на месте над его разъемом и нажмите на него плоским концом лопатки. Соединитель должен защелкнуться на месте.

Используйте пинцет, чтобы провести нижний левый антенный кабель из его слота в кронштине датчика движения.

Используйте отвертку Torx T5, чтобы удалить два винта длиной 4.9 мм, крепящие кронштейн датчика движения.

Поднимите датчик движения с его штифтов на материнской плате.

Удалите кронштейн датчика движения.

Используйте пинцет, чтобы отогнуть серую проводящую ленту, закрывающую разъем ZIF камеры с левой стороны.

Используйте пинцет, чтобы снять черную ленту, закрывающую разъем ZIF камеры с левой стороны.

Используйте плоский конец лопатки, чтобы поднять замковую защелку на разъеме ZIF камеры с левой стороны.

Используйте пинцет, чтобы вытащить разъем кабеля камеры с левой стороны из его слота на материнской плате.

Используйте пинцет, чтобы отогнуть серую проводящую ленту, закрывающую разъем ZIF камеры для отслеживания слева.

Используйте пинцет, чтобы снять черную ленту, закрывающую разъем ZIF камеры для отслеживания слева.

Используйте лопатку, чтобы поднять замковую защелку на разъеме ZIF камеры для отслеживания слева.

Используйте пинцет, чтобы вытащить разъем кабеля камеры для отслеживания слева из его слота на материнской плате.

Используйте одну часть пинцета, чтобы поддеть и отключить верхний левый белый антенный кабель.

Повторите для верхнего правого черного антенного кабеля.

Используйте пинцет, чтобы отогнуть серую проводящую ленту, закрывающую разъем ZIF камеры прохода.

Используйте пинцет, чтобы снять черную ленту, закрывающую разъем ZIF камеры прохода.

Используйте лопатку, чтобы поднять замковую защелку на разъеме ZIF камеры прохода.

Используйте пинцет, чтобы вытащить разъем кабеля камеры прохода из его слота на материнской плате.

Используйте пинцет, чтобы снять желтую ленту, закрывающую разъем ZIF кабеля микрофона.

Используйте кончик лопатки, чтобы поднять замковую защелку на разъеме ZIF микрофона.

Используйте пинцет, чтобы вытащить разъем кабеля микрофона из его слота на материнской плате.

Используйте пинцет, чтобы вытащить разъем кабеля датчика глубины из его слота на материнской плате.

Используйте пинцет, чтобы отогнуть серую проводящую ленту, покрывающую разъем ZIF правой камеры отслеживания.

Используйте пинцет, чтобы отогнуть черную ленту, покрывающую разъем ZIF правой камеры отслеживания.

Используйте лопатку, чтобы поднять фиксирующую планку на разъеме ZIF правой камеры отслеживания.

Используйте пинцет, чтобы вытащить разъем кабеля правой камеры отслеживания из его паза.

Используйте пинцет, чтобы отогнуть серую проводящую ленту, покрывающую разъем ZIF правой боковой камеры.

Используйте пинцет, чтобы отогнуть черную ленту, покрывающую разъем ZIF правой боковой камеры.

Используйте лопатку, чтобы поднять фиксирующую планку на разъеме ZIF правой боковой камеры.

Используйте пинцет, чтобы вытащить разъем кабеля правой боковой камеры из его паза.

Используйте отвертку Torx T5, чтобы удалить два винта длиной 4.9 мм, крепящие рамку материнской платы.

Используйте ленты с легким клеем, такие как малярная лента, чтобы удержать левый и правый кабели подальше от материнской платы.

Кабели близко к верхнему краю должны иметь запас, чтобы материнская плата правильно лежала в рамке. Избегайте плотно их скреплять или вовсе не используйте ленты.

Поднимите кнопку питания из ее паза в рамке.

Не извлекайте кнопку полностью, так как она еще соединена кабелем.

Нажмите на нижний правый угол материнской платы, чтобы ее край лег под ползунок IPD.

Нажимая на материнскую плату, толкните ползунок IPD из его паза в рамке.

Уберите ползунок IPD.

Ухватите за порт USB-C одной рукой, а за правую сторону рамки другой.

Потяните рамку наружу, поднимая сборку материнской платы, пока она не выйдет из паза рядом с правой боковой камерой.

Используйте лопатку, чтобы поддеть сборку материнской платы, пока ее правая сторона полностью не выйдет из рамки.

Потяните правую сторону сборки материнской платы к нижнему краю устройства, чтобы отделить ее от рамки.

Удалите сборку материнской платы.

Во время сборки убедитесь, что кабели остаются над сборкой материнской платы при ее установке.

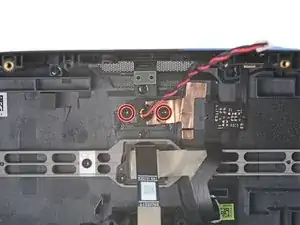

Используйте отвертку Torx T5, чтобы удалить два винта длиной 3.5 мм, крепящие датчик глубины.

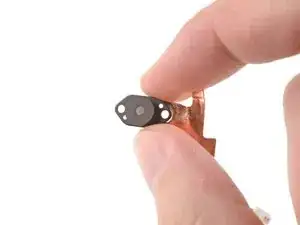

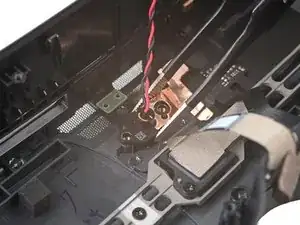

Используйте пинцет, чтобы снять датчик глубины с его двух опорных штырей в рамке.

Удалите датчик глубины.
