Замена вентилятора HTC Vive XR Elite

Перед началом ремонта разрядите аккумуляторы в гарнитуре ниже 25%. Заряженная батарея при повреждении может протечь опасными химическими веществами или загореться.

Запустите игру Half Life: Alyx — этого будет достаточно!

У Vive XR Elite есть датчик приближения, который переводит гарнитуру в режим ожидания, чтобы экономить заряд. Чтобы быстрее разрядить батарею, нужно пользоваться гарнитурой.

Отключите кабель питания USB‑C.

Нажмите кнопку разблокировки в посадочном слоте правой батарейной люльки.

Оттяните батарейную люльку от правого посадочного слота, чтобы отключить её.

Повторите предыдущий шаг для левого посадочного слота.

Разъедините гарнитуру и батарейную люльку.

Накладка для лица прикреплена к гарнитуре с помощью двух магнитов. Вы почувствуете притяжение магнитов при её снятии.

Схватите середину накладки для лица пальцами и оттяните назад, чтобы снять её.

С помощью пинцета снимите шесть заглушек винтов с правого дужечного элемента.

Отверткой Torx T5 отверните шесть винтов длиной 4,9 мм, фиксирующих две половины правой дужки.

Отверткой Torx T5 отверните два винта длиной 3,5 мм, фиксирующих правую крышку шарнира.

Вставьте плоский конец лопатки в зазор между внешней и внутренней крышками шарнира справа.

Проведите лопаткой вдоль зазора, чтобы разъединить защёлки, удерживающие внешнюю крышку шарнира.

Снимите внешнюю крышку шарнира.

Вставьте плоский конец лопатки в зазор между внешней и внутренней частью дужки.

Проведите лопаткой вдоль зазора, чтобы разъединить защёлки, удерживающие внешнюю часть дужки.

Выдвиньте верхнюю часть внешней дужки из её посадочного слота в шарнире.

Динамик слегка приклеен к внешней дужке.

Поверните внешнюю дужку к себе, чтобы получить доступ к динамику.

Подденьте плоским концом лопатки динамик, чтобы отделить его от клея.

При обратной сборке, если клей динамика потерял липкость, используйте двусторонний скотч для повторного приклеивания динамика к внешней дужке.

Протяните внешнюю дужку по USB‑C кабелю и снимите её.

Вытяните внутреннюю дужку из её посадочного слота в шарнире и снимите её.

С помощью пинцета отогните чёрную ленту, закрывающую один из винтов внутренней крышки шарнира.

Отверткой Torx T5 отверните два винта, фиксирующие внутреннюю крышку шарнира:

Один винт длиной 3,1 мм

Один винт длиной 4,9 мм

Поверните внутреннюю крышку шарнира, чтобы снять её с паза в корпусе.

Протяните внутреннюю крышку шарнира по кабелям USB‑C и динамика и снимите её.

С помощью пинцета снимите шесть заглушек винтов с левого дужечного элемента.

Отверткой Torx T5 отверните шесть винтов длиной 4,9 мм, фиксирующих две половины левой дужки.

Отверткой Torx T5 отверните два винта длиной 3,5 мм, фиксирующих левую крышку шарнира.

Вставьте плоский конец лопатки в зазор между левой внешней и внутренней крышками шарнира.

Проведите лопаткой вдоль зазора, чтобы разъединить защёлки, фиксирующие внешнюю крышку шарнира.

Снимите внешнюю крышку шарнира.

Вытащите левую дужку из её паза в шарнире.

Не пытайтесь полностью её снять — она всё ещё подключена кабелем.

Вставьте плоский конец лопатки в зазор между внешней и внутренней частями дужки.

Проведите лопаткой вдоль зазора, чтобы разъединить пластиковые защёлки, фиксирующие внешнюю часть дужки.

Снимите внешнюю часть дужки с её внутренней половины, чтобы полностью освободить пластиковые защёлки.

Динамик слегка приклеен к внешней части дужки.

Подденьте плоским концом лопатки динамик, чтобы разъединить клей.

Положите динамик рядом с гарнитурой перед продолжением работы.

При сборке, если клей под динамик не держит, используйте ленту Tesa 61395 для приклеивания динамика к внешней части дужки.

Используйте пинцет, чтобы отогнуть чёрную ленту, закрывающую один из винтов во внутренней крышке шарнира.

Используйте отвёртку Torx T5, чтобы удалить два винта, фиксирующие внутреннюю крышку шарнира:

Один винт длиной 3.5 мм

Один винт длиной 4.9 мм

Не снимайте внутреннюю крышку шарнира полностью — она соединена кабелем кнопки регулировки громкости.

Поверните внутреннюю крышку шарнира, чтобы вывести её из паза в корпусе.

Пока оставьте крышку свисающей на кабеле кнопки громкости.

Используйте отвёртку Torx T5, чтобы удалить 12 винтов, фиксирующих лицевую панель:

Шесть винтов длиной 3.5 мм

Четыре винта длиной 4.9 мм

Два винта длиной 6.5 мм

В верхних углах лицевой панели находятся два магнита. При выкручивании близлежащих винтов они могут прилипнуть к ним.

Вставьте плоский конец лопатки в зазор между корпусом и нижним правым углом лицевой панели.

Подденьте лопаткой, чтобы освободить защёлки, фиксирующие лицевую панель.

Повторите процесс поддевания для средней и нижней левой частей лицевой панели.

Не снимайте лицевую панель полностью — она соединена кабелем датчика приближения.

Поднимите лицевую панель и поверните её через верхнюю часть корпуса.

Положите лицевую панель лицевой стороной вверх перед продолжением.

Используйте отвёртку Torx T5, чтобы удалить два винта длиной 3.3 мм, фиксирующие кабель датчика приближения.

Снимите лицевую панель.

Раздвиньте две линзы наружу настолько, насколько это возможно.

Используйте отвёртку Torx T5, чтобы удалить четыре винта, фиксирующие узел линз:

Три винта длиной 4.9 мм

Один винт длиной 3.3 мм

Кронштейны винтов зафиксированы защёлками и клеем.

Используйте пинцет, чтобы снять левый кронштейн винта с его стойки в корпусе.

Это может потребовать усилия. Будьте осторожны, чтобы не поцарапать окружающие компоненты.

Повторите эту процедуру для правого кронштейна.

При сборке используйте пинцет, чтобы совместить кронштейны со стойками. Нажмите плоским концом лопатки, чтобы зафиксировать и снова приклеить защёлки.

Поднимите нижнюю часть узла линз, чтобы отделить нижние направляющие от их пазов в корпусе.

Потяните узел линз вверх, чтобы отделить верхние направляющие от их пазов в корпусе.

Поверните узел линз в сторону верхней части корпуса так, чтобы он стоял вертикально с оголёнными разъёмами кабелей.

Используйте отвёртку Torx T5, чтобы удалить четыре винта длиной 3.4 мм, фиксирующие кабели узла линз.

Используйте плоский наконечник лопатки, чтобы приподнять и отсоединить разъём кабеля блока линз.

Повторите эту операцию для другого разъёма.

Чтобы заново подключить нажимные разъёмы, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. Если разъём смещён, контакты могут погнуться, что приведёт к необратимому повреждению.

Поднимите и снимите блок линз.

Следующие четыре шага показывают, как зафиксировать блок линз в рамке при обратной сборке.

Чтобы блок линз правильно разместился в рамке, он должен совместиться с штырём в ползунке межзрачкового расстояния (IPD).

Перед установкой блока линз переместите ползунок IPD в самое правое положение.

Вытяните блок линз наружу до тех пор, пока его пластиковые защёлки не окажутся близко к краю верхних направляющих.

Возможно, потребуется сдвигать и подтягивать верхнюю направляющую, чтобы она равномерно легла по пластиковым защёлкам.

Сдвиньте нижние направляющие внутрь максимально далеко.

Чтобы зафиксировать блок линз в рамке:

Вставьте верхнюю левую направляющую в её паз.

Совместите остальные направляющие.

Нажмите блок линз на место, убедившись, что центральный штырь совмещён.

Используйте пинцет, чтобы снять чёрную ленту, закрывающую разъём датчика приближения.

Снимите жёлтую ленту, закрывающую разъём датчика приближения.

Используйте острие лопатки, чтобы приподнять фиксирующую планку на ZIF‑разъёме датчика приближения.

Используйте пинцет, чтобы вытащить кабель датчика приближения из его пазa на материнской плате.

Снимите датчик приближения.

Снимите жёлтую ленту, закрывающую кабель датчика движения.

Отвинтите два винта длиной 3.4 мм, фиксирующие датчик движения, используя отвертку T5 Torx.

Не пытайтесь полностью снять датчик движения пока — он ещё подключён кабелем.

Снимите датчик движения с его штырей в рамке.

Переверните датчик движения и положите его на рамку прежде чем продолжать.

Снимите жёлтую ленту, закрывающую разъём кабеля датчика движения.

Используйте острие лопатки, чтобы приподнять фиксирующую планку на ZIF‑разъёме датчика движения.

Используйте пинцет, чтобы вытащить разъём кабеля датчика движения из его паза.

Снимите датчик движения.

Используйте пинцет, чтобы вытащить разъём правого динамика из его гнезда.

Если возникают трудности, попробуйте покачивать разъём из стороны в сторону, чтобы ослабить его.

Снимите правый динамик.

Используйте пинцет, чтобы вытащить разъём левого динамика из его гнезда.

Если возникают трудности, попробуйте покачивать разъём из стороны в сторону, чтобы ослабить его.

Снимите левый динамик.

Кабель кнопки регулировки громкости слабо приклеен к левой внутренней крышке шарнира.

Вставьте одну из ножек пинцета между кабелем кнопки громкости и крышкой шарнира.

Отожмите от крышки шарнира, чтобы разделить клей.

Используйте пинцет, чтобы вытянуть кабель кнопки громкости из его канавки в крышке шарнира.

Используйте одну ножку пинцета, чтобы поддеть и отсоединить нижний левый антенный кабель.

При сборке их может быть сложно подключить обратно. Держите разъем над гнездом и нажмите плоским концом лопатки. Разъем должен защёлкнуться на месте.

Используйте пинцет, чтобы вывести нижний левый антенный кабель из его канавки в креплении датчика движения.

Отверткой Torx T5 выкрутите два винта длиной 4,9 мм, которые крепят кронштейн датчика движения.

Поднимите датчик движения с его штырей на материнской плате.

Снимите кронштейн датчика движения.

Используйте пинцет, чтобы отогнуть серую проводящую ленту, закрывающую ZIF‑разъём левой боковой камеры.

Используйте пинцет, чтобы снять чёрную ленту, закрывающую ZIF‑разъём левой боковой камеры.

Используйте плоский конец лопатки, чтобы приподнять фиксирующую защёлку ZIF‑разъёма левой боковой камеры.

Используйте пинцет, чтобы вытянуть разъём кабеля левой боковой камеры из его канавки на материнской плате.

Используйте пинцет, чтобы отогнуть серую проводящую ленту, покрывающую ZIF‑разъём левой трекинговой камеры.

Используйте пинцет, чтобы снять чёрную ленту, покрывающую ZIF‑разъём левой трекинговой камеры.

Используйте лопатку, чтобы приподнять фиксирующую защёлку ZIF‑разъёма левой трекинговой камеры.

Используйте пинцет, чтобы вытянуть разъём кабеля левой трекинговой камеры из его канавки на материнской плате.

Используйте одну ножку пинцета, чтобы поддеть и отсоединить верхний левый белый антенный кабель.

Повторите для верхнего правого чёрного антенного кабеля.

Используйте пинцет, чтобы отогнуть серую проводящую ленту, покрывающую ZIF‑разъём проходной камеры.

Используйте пинцет, чтобы снять чёрную ленту, покрывающую ZIF‑разъём проходной камеры.

Используйте лопатку, чтобы приподнять фиксирующую защёлку ZIF‑разъёма проходной камеры.

Используйте пинцет, чтобы вытянуть разъём кабеля проходной камеры из его канавки на материнской плате.

Используйте пинцет, чтобы снять жёлтую ленту, закрывающую ZIF‑разъём кабеля микрофона.

Используйте острый конец лопатки, чтобы приподнять фиксирующую защёлку ZIF‑разъёма микрофона.

Используйте пинцет, чтобы вытянуть разъём кабеля микрофона из его канавки на материнской плате.

Используйте пинцет, чтобы вытянуть разъём кабеля датчика глубины из его канавки на материнской плате.

Используйте пинцет, чтобы отогнуть серую проводящую ленту, закрывающую ZIF‑разъём правой трекинговой камеры.

Используйте пинцет, чтобы снять чёрную ленту, закрывающую ZIF‑разъём правой трекинговой камеры.

Используйте лопатку, чтобы поднять фиксирующую планку ZIF‑разъёма правой трекинговой камеры.

Используйте пинцет, чтобы вытащить кабельный разъём правой трекинговой камеры из его слота.

Используйте пинцет, чтобы отогнуть серую проводящую ленту, закрывающую ZIF‑разъём правой боковой камеры.

Используйте пинцет, чтобы снять чёрную ленту, закрывающую ZIF‑разъём правой боковой камеры.

Используйте лопатку, чтобы поднять фиксирующую планку ZIF‑разъёма правой боковой камеры.

Используйте пинцет, чтобы вытащить кабельный разъём правой боковой камеры из его слота.

Используйте отвёртку Torx T5, чтобы выкрутить два винта длиной 4,9 мм, фиксирующих рамку материнской платы.

Используйте ленту с лёгким клеевым слоем, например малярную ленту, чтобы отвести кабели с левой и правой сторон от материнской платы.

Кабелям у верхнего края требуется запас длины, чтобы материнская плата правильно легла в рамку. Избегайте тугой фиксации лентой — или не используйте ленту вовсе.

Поднимите кнопку питания из её гнезда в рамке.

Не удаляйте кнопку полностью — она всё ещё закреплена кабелем.

Нажмите на нижний правый угол материнской платы так, чтобы её край лёг под ползунок IPD.

Удерживая материнскую плату надавливанием, вытолкните ползунок IPD из его гнезда в рамке.

Снимите ползунок IPD.

Удерживайте порт USB‑C одной рукой, а правую сторону рамки — другой.

Тяните рамку наружу, одновременно поднимайте узел материнской платы, пока он не выйдет из гнезда рядом с правой боковой камерой.

Используйте лопатку, чтобы поддеть узел материнской платы, пока его правая сторона полностью не освободится от рамки.

Потяните правую сторону узла материнской платы к нижнему краю устройства, чтобы отделить её от рамки.

Снимите узел материнской платы.

При сборке убедитесь, что кабели лежат над узлом материнской платы при его установке на место.

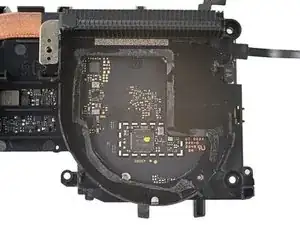

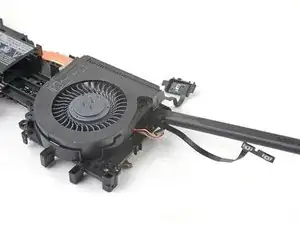

Переверните узел материнской платы так, чтобы вентилятор был обращён вверх.

Используйте острый конец лопатки, чтобы поддеть и отключить разъём питания батареи гарнитуры.

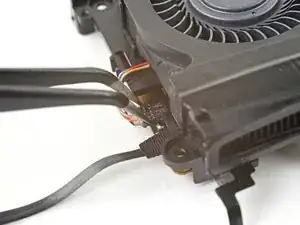

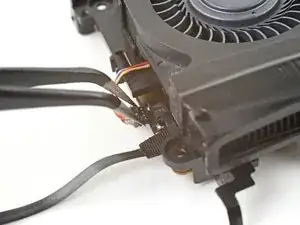

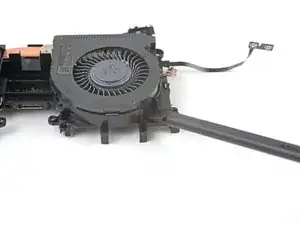

Используйте пинцет, чтобы вытащить разъём кабеля вентилятора из его слота на материнской плате.

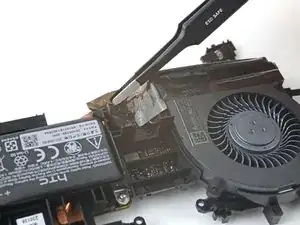

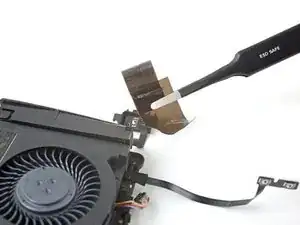

Снимите чёрную ленту, покрывающую верхнюю часть вентилятора.

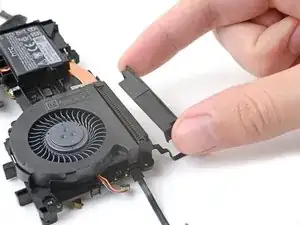

Снимите крышку радиатора с рамки материнской платы и удалите её.

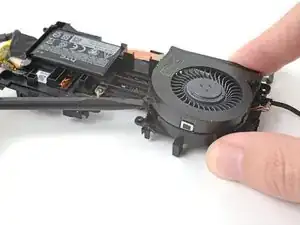

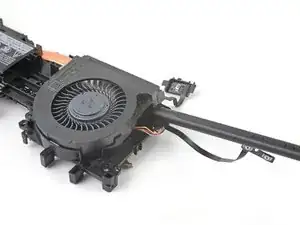

Вентилятор фиксирован по периметру клеем.

Средняя часть корпуса вентилятора обнажает материнскую плату. Держите инструменты подальше от середины вентилятора, чтобы не повредить плату.

Поддерживайте материнскую плату одной рукой перед и во время этого шага.

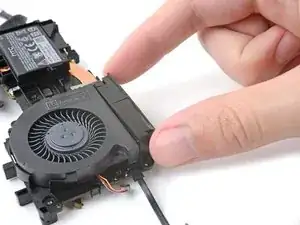

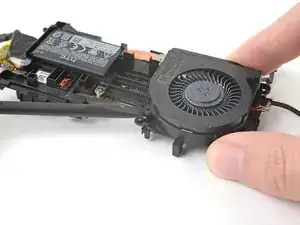

Вставьте плоский конец лопатки под верхний правый угол вентилятора.

Просуньте лопатку под верхнюю часть вентилятора, чтобы разъединить верхний клей.

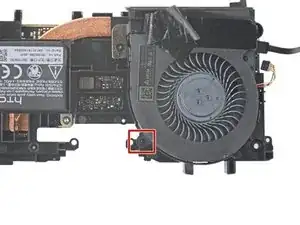

Вставьте плоский конец лопатки под нижний правый угол вентилятора.

Вставляйте лопатку не глубже 5 мм, чтобы не коснуться материнской платы.

Поверните лопатку, чтобы отделить нижний клейкий слой.

Вставьте плоский конец лопатки под выступ в отверстии штифта вентилятора.

Подденьте лопаткой вверх, чтобы отделить оставшийся клей вентилятора.

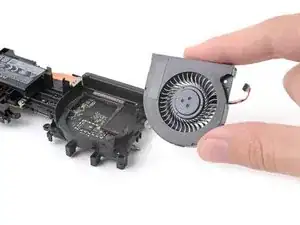

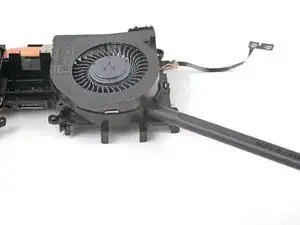

Поднимите вентилятор из посадочного места и извлеките его.
