Замена левого динамика HTC Vive XR Elite

Перед началом ремонта разрядите батареи в гарнитуре до уровня ниже 25%. Заряженная батарея может протекать опасные химические вещества или воспламениться при повреждении.

Запуск игры Half Life: Alyx подойдёт!

В Vive XR Elite есть датчик приближения, который переводит гарнитуру в режим ожидания для экономии заряда, когда она не используется. Чтобы быстрее разрядить батарею, вам нужно использовать гарнитуру.

Отключите кабель питания USB‑C.

Нажмите кнопку освобождения в слоте для дужки батарейного отсека справа.

Оттяните дужку батарейного отсека от правого слота, чтобы отключить её.

Повторите предыдущий шаг для левого слота дужки.

Разъедините гарнитуру и дужку батарейного отсека.

Подушечка для лица прикреплена к гарнитуре с помощью двух магнитов. Вы почувствуете притяжение магнитов при её снятии.

Схватите середину подушечки для лица пальцами и потяните назад, чтобы снять её.

Используйте пинцет, чтобы снять шесть заглушек винтов с правой дужки.

Отвинтите шесть винтов длиной 4.9 мм, фиксирующих две половины правой дужки, используя отвертку Torx T5.

Отвинтите два винта длиной 3.5 мм, фиксирующих крышку правой петли, используя отвертку Torx T5.

Вставьте плоский конец лопатки в зазор между внешней и внутренней крышками петли справа.

Проведите лопатку вдоль зазора, чтобы разъединить защёлки, фиксирующие внешнюю крышку петли.

Снимите внешнюю крышку петли.

Вставьте плоский конец лопатки в зазор между внешней и внутренней частью дужки.

Проведите лопатку вдоль зазора, чтобы разъединить защёлки, фиксирующие внешнюю часть дужки.

Выдвиньте верхнюю часть внешней дужки из её паза в петле.

Динамик слабо приклеен к внешней дужке.

Поверните внешнюю дужку к себе, чтобы получить доступ к динамику.

Сдвиньте плоский конец лопатки под динамик, чтобы отделить его от клея.

При сборке, если клей для динамика недостаточно липкий, используйте двусторонний скотч для приклеивания динамика к внешней дужке.

Снимите внешнюю дужку со шнура USB‑C и удалите её.

Вытащите внутреннюю дужку из её паза в петле и удалите её.

Используйте пинцет, чтобы отогнуть чёрную ленту, закрывающую один из винтов крышки внутренней петли.

Отвинтите два винта, фиксирующие крышку внутренней петли, используя отвертку Torx T5:

Один винт длиной 3.1 мм

Один винт длиной 4.9 мм

Поверните крышку внутренней петли, чтобы снять её с канавки в корпусе.

Снимите крышку внутренней петли со шнуров USB‑C и динамика и удалите её.

Используйте пинцет, чтобы снять шесть заглушек винтов с левой дужки.

Отвинтите шесть винтов длиной 4.9 мм, фиксирующих две половины левой дужки, используя отвертку Torx T5.

Отвинтите два винта длиной 3.5 мм, фиксирующих крышку левой петли, используя отвертку Torx T5.

Вставьте плоский конец лопатки в зазор между левыми наружной и внутренней крышками петли.

Проведите лопаткой вдоль зазора, чтобы разъединить защёлки, фиксирующие наружную крышку петли.

Снимите наружную крышку петли.

Вытащите левую дужку из её посадочного места в петле.

Пока не пытайтесь полностью её снять — она всё ещё подключена кабелем.

Вставьте плоский конец лопатки в зазор между наружной и внутренней частями дужки.

Проведите лопаткой вдоль зазора, чтобы разъединить пластиковые защёлки, фиксирующие наружную часть дужки.

Снимите наружную часть дужки с её внутренней половины, чтобы полностью освободить пластиковые защёлки.

Динамик слабо приклеен к наружной части дужки.

Подденьте плоским концом лопатки динамик, чтобы разъединить клей.

Положите динамик рядом с гарнитурой перед продолжением работы.

При сборке, если клей на динамике потерял липкость, используйте ленту Tesa 61395 для повторного приклеивания динамика к наружной части дужки.

Используйте пинцет, чтобы отогнуть чёрную ленту, закрывающую один из винтов внутренней крышки петли.

Используйте отвертку T5 Torx, чтобы выкрутить два винта, фиксирующие внутреннюю крышку петли:

Один винт длиной 3.5 мм

Один винт длиной 4.9 мм

Не снимайте внутреннюю крышку петли полностью — она соединена кабелем кнопки громкости.

Поверните внутреннюю крышку, чтобы вывести её из паза в рамке.

Пока что оставьте крышку свисающей на кабеле кнопки громкости.

Используйте отвертку T5 Torx, чтобы выкрутить 12 винтов, фиксирующих лицевую панель:

Шесть винтов длиной 3.5 мм

Четыре винта длиной 4.9 мм

Два винта длиной 6.5 мм

В верхних углах лицевой панели находятся два магнита. При выкручивании соседних винтов магниты могут прилипнуть к ним.

Вставьте плоский конец лопатки в зазор между рамкой и нижним правым углом лицевой крышки.

Подденьте лопаткой, чтобы освободить защёлки, фиксирующие лицевую крышку.

Повторите процесс поддёма для средней и нижней левой частей лицевой крышки.

Не снимайте лицевую крышку полностью — она соединена кабелем датчика приближения.

Поднимите лицевую крышку и поверните её через верхнюю часть рамки.

Положите лицевую крышку лицевой стороной вверх перед продолжением.

Используйте отвертку T5 Torx, чтобы выкрутить два винта длиной 3.3 мм, фиксирующие кабель датчика приближения.

Снимите лицевую крышку.

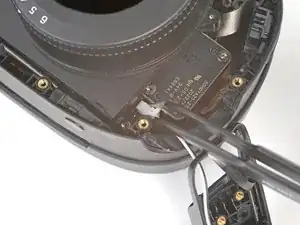

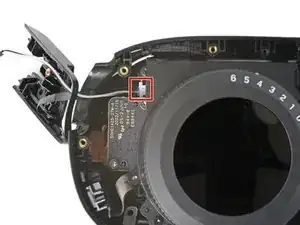

Используйте пинцет, чтобы вытянуть разъём левого динамика из его гнезда.

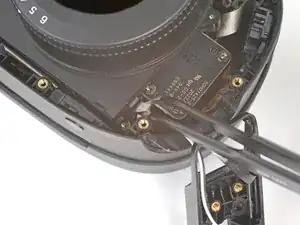

Если возникают трудности, попробуйте покачивать разъём из стороны в сторону, чтобы ослабить его.

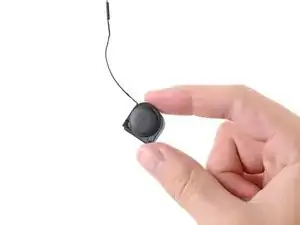

Снимите левый динамик.
