Замена динамика справа в HTC Vive XR Elite

Перед началом ремонта разрядите батареи наушников до уровня ниже 25%. При повреждении заряженная батарея может выделять опасные химические вещества или загореться.

Для этого подойдёт прохождение Half Life: Alyx!

В Vive XR Elite есть датчик приближения, который переводит наушники в режим ожидания для экономии заряда, когда они не используются. Чтобы быстрее разрядить батарею, нужно использовать наушники.

Отключите кабель питания USB-C.

Нажмите кнопку сброса в пазе крепления батареи на правом дужке.

Вытяните крепление батареи из паза правого дужка, чтобы отключить его.

Повторите предыдущий шаг для левого дужка.

Разъедините наушники и крепление батареи.

Амбушюры крепятся к наушникам двумя магнитами. При снятии Вы почувствуете магнитное притяжение.

Возьмитесь пальцами за центр амбушюра и потяните назад, чтобы снять его.

Используйте пинцет, чтобы снять шесть заглушек винтов с правого дужка.

Используйте отвёртку T5 Torx, чтобы выкрутить шесть винтов длиной 4,9 мм, крепящих две половины правого дужка.

Используйте отвёртку T5 Torx, чтобы выкрутить два винта длиной 3,5 мм, крепящих крышку шарнира справа.

Вставьте плоский конец лопатки в зазор между внешним и внутренним кожухами шарнира справа.

Продвигайте лопатку по зазору, чтобы освободить защёлки, крепящие внешний кожух шарнира.

Снимите внешний кожух шарнира.

Вставьте плоский конец лопатки в зазор между внешним и внутренним дужками.

Продвигайте лопатку по зазору, чтобы освободить защёлки, крепящие внешний дужок.

Сдвиньте верхнюю часть внешнего дужка из паза в шарнире.

Динамик слегка приклеен к внешнему дужку.

Поверните внешний дужок к себе, чтобы получить доступ к динамику.

Заведите плоский конец лопатки под динамик, чтобы отклеить его.

При сборке, если клеевой слой динамика перестал клеиться, используйте двустороннюю ленту, чтобы прикрепить динамик к внешнему дужку.

Снимите внешний дужок с кабеля USB-C и удалите его.

Вытяните внутренний дужок из его паза в шарнире и снимите его.

Используйте пинцет, чтобы отклеить чёрную ленту, закрывающую один из винтов внутреннего кожуха шарнира.

Используйте отвёртку T5 Torx, чтобы выкрутить два винта, крепящих внутренний кожух шарнира:

один винт длиной 3,1 мм

один винт длиной 4,9 мм

Поверните внутренний кожух шарнира, выведя его из паза в раме.

Снимите внутренний кожух шарнира с кабелей USB-C и динамика, затем удалите его.

Используйте пинцет, чтобы снять шесть заглушек винтов с левого дужка.

Используйте отвёртку T5 Torx, чтобы выкрутить шесть винтов длиной 4,9 мм, крепящих две половины левого дужка.

Используйте отвёртку T5 Torx, чтобы выкрутить два винта длиной 3,5 мм, крепящих крышку шарнира слева.

Вставьте плоский конец лопатки в зазор между левой внешней и внутренней крышками петли.

Сдвиньте лопатку вдоль зазора, чтобы освободить защёлки, удерживающие внешнюю крышку петли.

Снимите внешнюю крышку петли.

Вытяните левую дужку из паза в петле.

Не пытайтесь полностью удалить её, так как она всё ещё соединена кабелем.

Вставьте плоский конец лопатки в зазор между внешней и внутренней частями дужки.

Сдвиньте лопатку вдоль зазора, чтобы освободить пластиковые защёлки, удерживающие внешнюю часть дужки.

Снимите внешнюю часть дужки с внутренней, полностью освободив пластиковые защёлки.

Динамик слегка приклеен к внешней части дужки.

Подденьте плоским концом лопатки динамик, чтобы отсоединить его от клея.

Отложите динамик в сторону, рядом с гарнитурой, перед продолжением работы.

При сборке, если клеящий слой динамика недостаточно липкий, используйте двустороннюю ленту Tesa 61395, чтобы прикрепить динамик к внешней части дужки.

Используйте пинцет, чтобы отогнуть чёрную ленту, закрывающую один из винтов внутренней крышки петли.

Используйте отвёртку Torx T5, чтобы удалить два винта, крепящих внутреннюю крышку петли:

Один винт длиной 3,5 мм

Один винт длиной 4,9 мм

Не снимайте полностью внутреннюю крышку петли, так как она соединена кабелем кнопки громкости.

Поверните внутреннюю крышку петли, освободив её из паза в раме.

Оставьте крышку свисающей на кабеле кнопки громкости.

Используйте отвёртку Torx T5, чтобы удалить 12 винтов, крепящих лицевую панель:

Шесть винтов длиной 3,5 мм

Четыре винта длиной 4,9 мм

Два винта длиной 6,5 мм

В верхних углах лицевой панели находятся два магнита. При удалении винтов рядом с ними те могут прилипнуть к магнитам.

Вставьте плоский конец лопатки в зазор между рамой и нижним правым углом лицевой крышки.

Подденьте лопаткой, чтобы освободить защёлки, удерживающие лицевую крышку.

Повторите поддевание для средней и нижней левой частей лицевой крышки.

Не снимайте полностью лицевую крышку, так как она соединена кабелем датчика приближения.

Поднимите лицевую крышку и переверните её через верхнюю часть рамы.

Положите лицевую крышку лицевой стороной вверх перед продолжением.

Используйте отвёртку Torx T5, чтобы удалить два винта длиной 3,3 мм, крепящих кабель датчика приближения.

Снимите лицевую крышку.

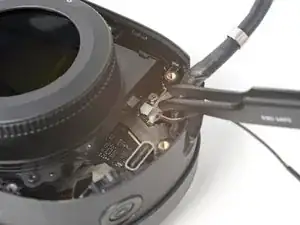

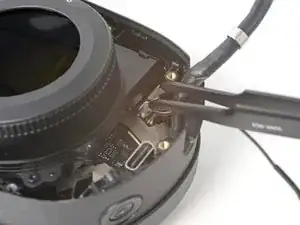

Используйте пинцет, чтобы отсоединить разъём правого динамика от его гнезда.

Если возникли трудности, попробуйте слегка покачать разъём из стороны в сторону, чтобы ослабить соединение.

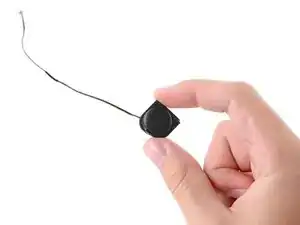

Снимите правый динамик.
